| ブランド名: | LIGHTBO |
| モデル番号: | LB30361LY1B |
| MOQ: | 1000 |
| 価格: | Negotiate |
| 支払条件: | TT,ウェスタンユニオン |
| 供給能力: | 50000PCS/days |

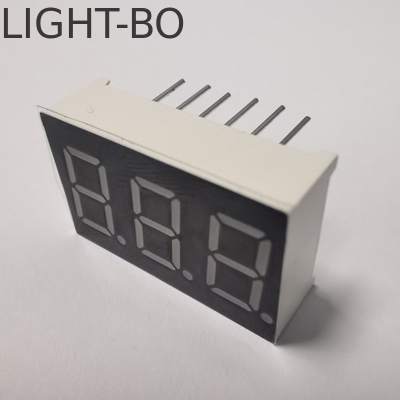

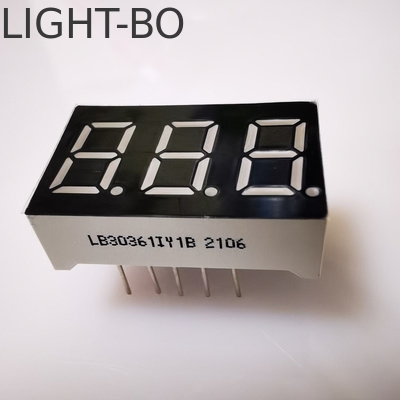

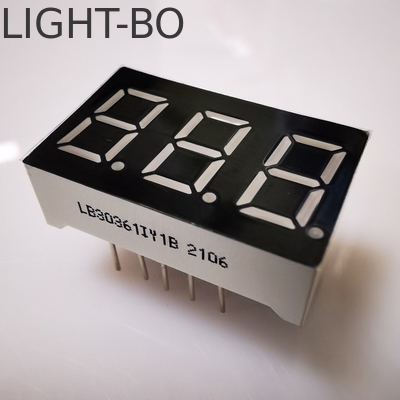

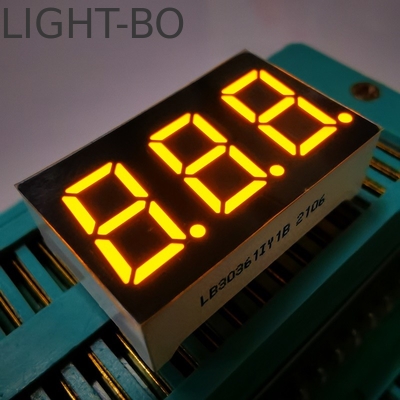

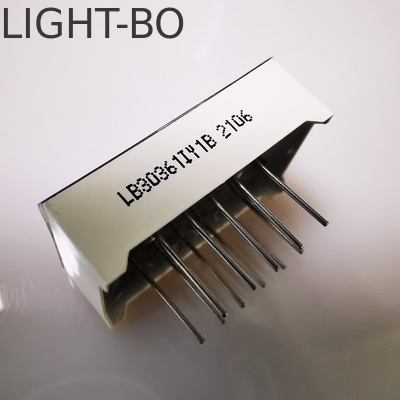

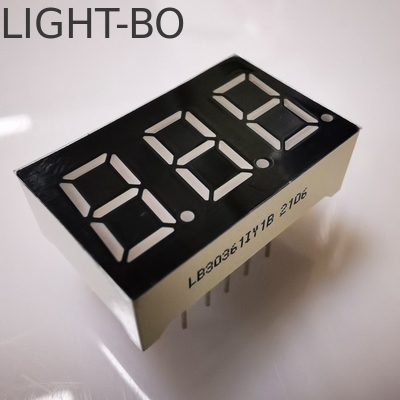

超高輝度アンバー7セグメント3桁9.2mm LEDディスプレイ コモンカソード パネルメーター用
製品説明:
文字の高さ: 0.36インチ (9.2mm)
外形寸法: 22.5*14*7.2 mm
極性: コモンアノード
白色エポキシ黒色表面
超高輝度アンバー
585-595nm
50-60mcd
順方向電圧: 1.8-2.2V/led
順方向電流: 5-10mA/led
発光色: 赤、青、緑、白、アンバー、オレンジ、黄色
絶対最大定格(Ta=25ºC)
| パラメータ | 記号 | 定格 | 単位 |
| 順方向電流(ダイあたり) | Ipm | 20 | mA |
| 逆電圧(ダイあたり) | Vr | 5 | V |
| 消費電力(ダイあたり) | Pm | 80 | mW |
| 動作温度範囲 | Topr | -40~+85 | ºC |
| 保管温度範囲 | Tstg | -40~+85 | ºC |
| はんだ温度(≤3秒) | Th | 260 | ºC |
コード: 黄緑 - J
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 30 | 40 | mcd | |
| 半値幅のスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 569 | 574 | nm |
コード: アンバー/イエロー - Y
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.5 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 60 | 80 | mcd | |
| 半値幅のスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 585 | 595 | nm |
コード: オレンジ - F
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 60 | 80 | mcd | |
| 半値幅のスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 600 | 605 | nm |
コード: 超高輝度赤 - R
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 50 | 60 | mcd | |
| 半値幅のスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 630 | 635 | nm |
コード: 超高輝度赤 - UR
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 80 | 100 | mcd | |
| 半値幅のスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 625 | 635 | nm |
コード: ピュアグリーン - G
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 2.6 | 3.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 120 | 180 | mcd | |
| 半値幅のスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 515 | 525 | nm |
コード: 超高輝度青 - BH
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 120 | 140 | mcd | |
| 半値幅のスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 460 | 465 | nm |
コード: 超高輝度白 - WH
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 120 | 140 | mcd | |
| LED色温度 | K | If=10mA | 5500 | 20 | 6800 | K |
| 色度座標 | X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
製品の特徴:
順方向電圧 (高輝度出力)
低消費電力
非常に低い電流
各セグメントに均等に分布した発光
工業規格サイズ
明るい周囲光下で優れた信頼性を提供
安定した性能
長寿命
RoHS/REACH準拠
用途:
オーディオ機器または計器パネル
家電製品
数値表示
マルチメディア製品
デジタルインジケーター、温度インジケーター、湿度インジケーター、プロセスインジケーターなどの一般用途
