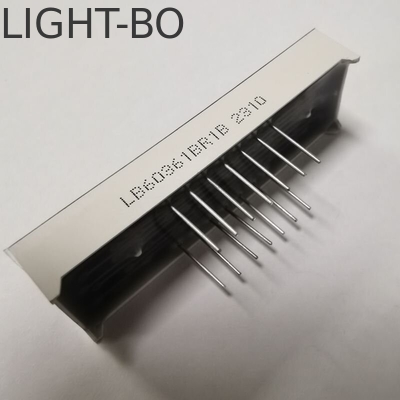

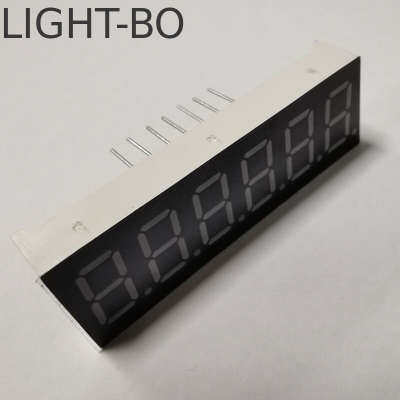

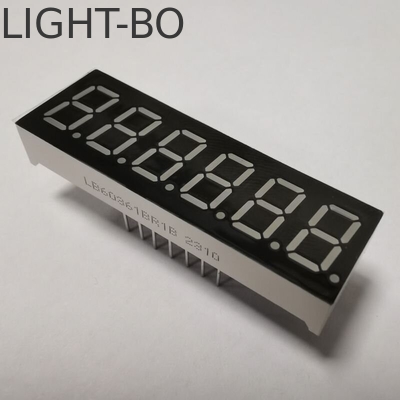

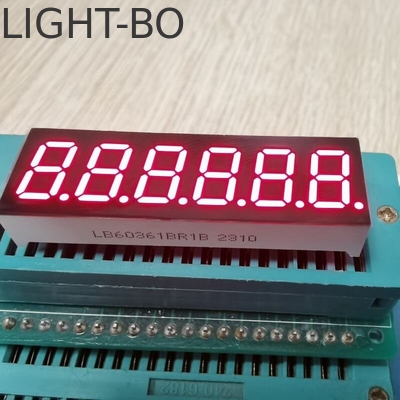

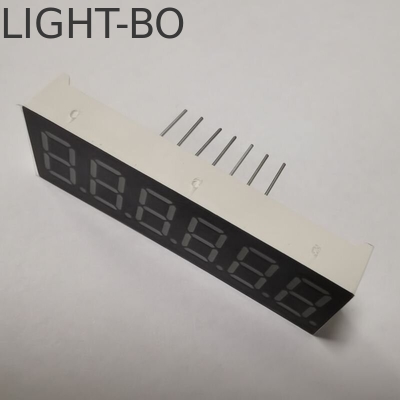

極明 赤 0.36インチ 6桁 7セグメント LED ディスプレイ インストゥルメント パネル

• 桁高: 9.2mm (0.36インチ)
  外形寸法: 43.5 x 14.0 x 7 mm - コンパクトで効率的
  ● コモンアノード設計
  ● 白セグメント、黒表面で最適なコントラストを実現
  ● 波長: 630-635nm
  光度: 50-60MCD (鮮明な視認性)
  順方向電圧: 1.8-2.2V/LED
  ● 順方向電流: 5-10mA/LED
  カスタマイズ可能な発光色: 赤、青、黄緑、純緑、アンバー、オレンジ、黄、白

•
  ● 高い光度と比類なき信頼性
  ● 低消費電力で省エネ
  ● 極めて低い電流引き込みで効率向上
  ● 低開発コストで予算に優しいソリューション
  ● 常に安定した性能を提供
  ● 一様な連続セグメントで一貫した表示
  ● 長寿命で耐久性と性能を保証
  ● 容易な組み立てで迅速な設置
  ● IC互換でシームレスな統合
  ● 認証: RoHS準拠

  用途: 計器パネル、家電製品、デジタル温度/湿度インジケーターなどに広く使用されています。

•

製品パラメータ

絶対最大定格 (Ta=25℃)

パラメータ	記号	定格	単位
順方向電流 (各ダイ)	Ipm	20	mA
逆方向電圧 (各ダイ)	Vr	5	V
消費電力 (各ダイ)	Pm	80	mW
動作温度範囲	Topr	-40～+85	℃
保管温度範囲	Tstg	-40～+85	℃
はんだ付け温度 (≤3秒)	Th	260	℃

コード:黄緑 - J

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.4	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	30		40	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	569		574	nm

コード:アンバー/黄 - Y

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.5	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	60		80	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	585		595	nm

コード:オレンジ - F

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.4	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	60		80	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	600		605	nm

コード:スーパーブライトレッド - R

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	50		60	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	630		635	nm

コード:ウルトラブライトレッド - UR

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	80		100	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	625		635	nm

コード:純緑 - G

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.6		3.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		180	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	515		525	nm

コード:ウルトラブライトブルー - BH

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.8		3.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		140	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	460		465	nm

コード:ウルトラブライトホワイト - WH

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.8		3.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		140	mcd
LED色温度	K	If=10mA	5500	20	6800	K
色度座標	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (ブランド: LIGHT-BO) 2006年設立、オプトエレクトロニクスLEDディスプレイの研究開発、製造、販売を統合する企業。ISO 9001 2015品質マネジメントシステム認証取得企業。15年以上のOEMおよびODM経験。
LIGHTBOは、顧客がコストを削減し競争力を強化するのを支援するために、高品質で低コストのカスタマイズソリューションを提供することに尽力してきました。

製品アプリケーション

7セグメントLEDディスプレイ、カスタムLEDディスプレイ、数値LEDディスプレイ、ドットマトリクスLEDディスプレイ。家電製品、温度インジケーター、湿度インジケーター、冷蔵庫コントローラー、サーモスタットインジケーター、冷暖房制御などに広く使用されています。
