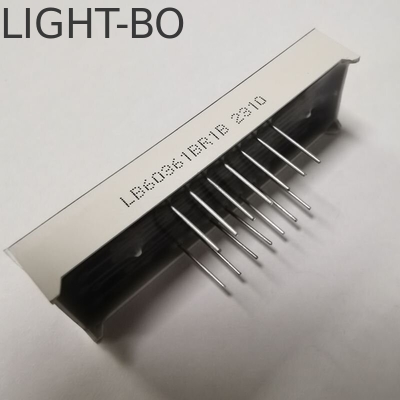

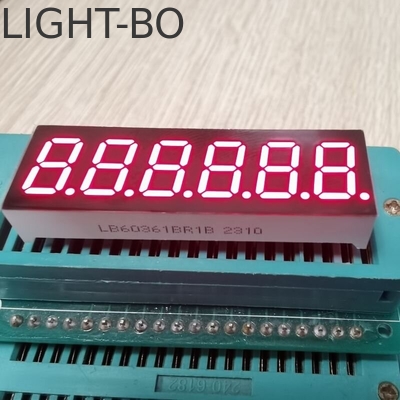

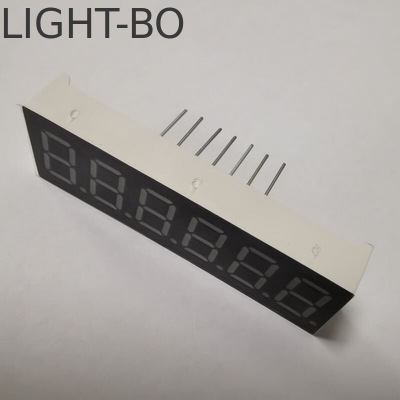

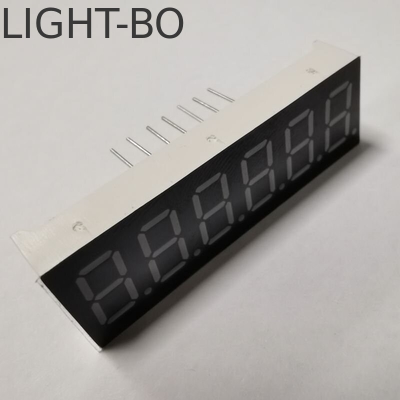

黄色 6桁0.36インチ 7セグメントLEDディスプレイ 計器パネルの共通アノード

計器パネル用 黄色 6桁 0.36インチ 7セグメントLEDディスプレイ コモンアノード

製品説明

桁の高さ: 9.2mm (0.36インチ)
外形寸法: 43.5 x 14.0 x 7 mm - コンパクトで効率的
● コモンアノード設計
● 白いセグメント、黒い表面で最適なコントラストを実現
● 波長: 585-595nm
光度: 60-80MCD (鮮明な視認性)
順方向電圧: 1.8-2.5V/LED
● 順方向電流: 5-10mA/LED
カスタマイズ可能な発光色: 赤、青、黄緑、純緑、アンバー、オレンジ、黄色、白
● 高い光度と比類なき信頼性
● エネルギー効率が高く低消費電力
● 極めて低い電流引き込みで効率向上
● 低開発コストで予算に優しいソリューション
● 常に安定した性能を提供
● 均一な連続セグメントで一貫した表示
● 長寿命で耐久性と性能を保証
● 簡単な組み立てで迅速な設置が可能
● IC互換でシームレスな統合
● 認証: RoHS準拠

用途: 計器パネル、家電製品、デジタル温度/湿度インジケーターなどに広く使用されています。

製品パラメータ

絶対最大定格 (Ta=25℃)

​

パラメータ	記号	定格	単位
順方向電流 (ダイスあたり)	Ipm	20	mA
逆方向電圧 (ダイスあたり)	Vr	5	V
電力消費量 (ダイスあたり)	Pm	80	mW
動作温度範囲	Topr	-40～+85	℃
保管温度範囲	Tstg	-40～+85	℃
はんだ付け温度 (≤3秒)	Th	260	℃

​コード:黄緑 - J

​

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.4	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	30		40	mcd
半値幅	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	569		574	nm

​コード:アンバー/黄色 - Y

​

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.5	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	60		80	mcd
半値幅	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	585		595	nm

​コード:オレンジ - F

​

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.4	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	60		80	mcd
半値幅	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	600		605	nm

​コード:スーパーブライトレッド - R

​

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	50		60	mcd
半値幅	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	630		635	nm

​コード:ウルトラブライトレッド - UR

​

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	80		100	mcd
半値幅	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	625		635	nm

​コード:純緑 - G

​

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.6		3.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		180	mcd
半値幅	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	515		525	nm

​コード:ウルトラブライトブルー - BH

​

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.8		3.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		140	mcd
半値幅	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	460		465	nm

​コード:ウルトラブライトホワイト - WH

​

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.8		3.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		140	mcd
LED色温度	K	If=10mA	5500	20	6800	K
色度座標	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

​SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (ブランド: LIGHT-BO) 2006年設立、オプトエレクトロニクスLEDディスプレイの研究開発、製造、販売を統合する企業。ISO 9001 2015品質マネジメントシステム認証取得企業。15年以上のOEMおよびODM経験。
LIGHTBOは、顧客がコストを削減し競争力を強化するのを支援するために、高品質で低コストのカスタマイズソリューションを提供することに尽力してきました。

製品の用途

7セグメントLEDディスプレイ、カスタムLEDディスプレイ、数字LEDディスプレイ、ドットマトリクスLEDディスプレイ。家電製品、温度インジケーター、湿度インジケーター、冷蔵庫コントローラー、サーモスタットインジケーター、冷暖房制御などに広く使用されています。
