超高輝度赤色 0.56 インチ 4 桁 7 セグメント LED クロックディスプレイデジタルタイマーコントローラー用共通カソード

ブランド名:	LIGHT-BO
モデル番号:	LB40565LR0A
MOQ:	1000
支払条件:	T/T、ウェスタンユニオン
供給能力:	日あたり5万個

詳細情報

製品説明

詳細情報

起源の場所:

シェンゼン,中国

証明:

ISO9001&RoHS

極性:

コモンカソード

デジタル高さ:

14.2mm (0.56")

応用:

デジタルタイマーコントローラー

順電圧:

1.8-2.3V/LED

順電流:

5-10mA/LED

外形寸法:

50.3×19.0×8mm

発光色:

極度の明るい赤

証明:

RoHS

パッケージの詳細:

EPE+CARTON

供給の能力:

日あたり5万個

ハイライト:

0.56インチ 4桁ディスプレイ

超高輝度赤色発光

一般的なカソード設計

製品説明

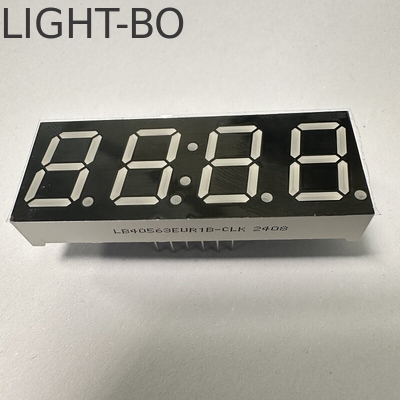

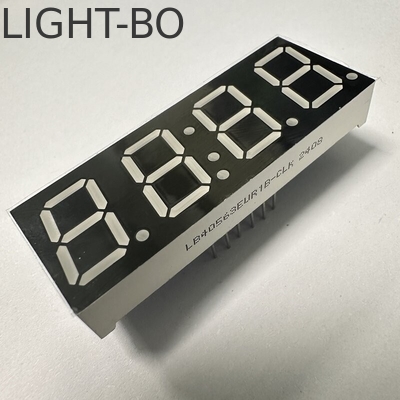

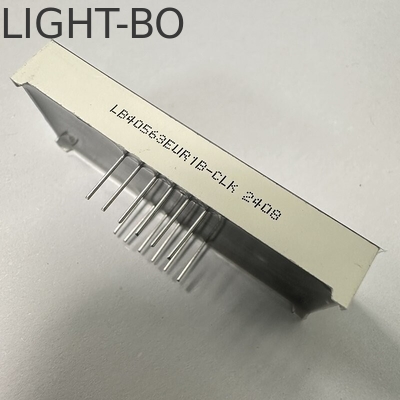

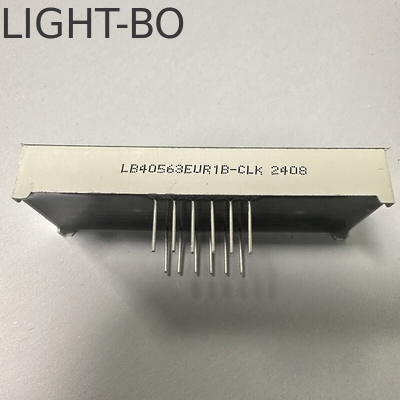

超高輝度赤色 0.56インチ 4桁 7セグメントLEDクロックディスプレイコモンカソードデジタルタイマーコントローラー用

製品仕様

仕様:
・ディスプレイ: 4桁、0.56インチ 7セグメントLEDクロックディスプレイ
・文字高さ: 14.2mm (0.56インチ)
・外形寸法: 50.3 x 19.0 x 8 mm
・セグメント色: 白色、表面色: 灰色
・コモンカソード方式
・発光色: 超高輝度赤色
・光度: 50-60mcd
・順方向電圧: 1.8-2.3V/LED
・順方向電流: 5-10mA/LED
・色: 赤、青、黄緑、純緑、アンバー、オレンジ、純白

製品ラインナップ

桁サイズ: 0.25インチ～20インチ
桁数: 1桁、2桁、3桁、4桁、5桁、6桁
セグメントタイプ: 7セグメント、14セグメント、16セグメント
利用可能な色: 赤、黄緑、緑、青、黄、ピンク、白、バイカラー
表面色: 黒、グレー、赤

主な特徴

高輝度
低電流動作
安定した性能
均一なセグメント
基板への容易な実装
IC互換
RoHS準拠

用途

オーディオ機器および計器パネル
デジタルインジケーター
マルチメディア製品
銀行両替レート表示
LED時計表示
ガソリンスタンド表示および各種機器/機械表示
産業機器: オーブン、試験装置、分析機器、プロセス制御システム、温度コントローラー、PLC、セキュリティシステム

技術仕様

絶対最大定格 (Ta=25℃)

パラメータ	記号	定格	単位
順方向電流 (ダイスあたり)	Ipm	20	mA
逆方向電圧 (ダイスあたり)	Vr	5	V
電力消費量 (ダイスあたり)	Pm	80	mW
動作温度範囲	Topr	-40～+85	℃
保管温度範囲	Tstg	-40～+85	℃
はんだ付け温度 (3秒以下)	Th	260	℃

色コード別電気的特性

黄緑 (J)

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.4	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	30		40	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	569		574	nm

アンバー/黄 (Y)

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.5	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	60		80	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	585		595	nm

オレンジ (F)

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.4	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	60		80	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	600		605	nm

超高輝度赤 (R)

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	50		60	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	630		635	nm

ウルトラブライトレッド (UR)

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	80		100	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	625		635	nm

純緑 (G)

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.6		3.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		180	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	515		525	nm

ウルトラブライトブルー (BH)

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.8		3.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		140	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	460		465	nm

ウルトラブライトホワイト (WH)

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.8		3.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		140	mcd
LED色温度	K	If=10mA	5500	20	6800	K
色度座標	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

製品用途

Ultra White Triple Digit LED Display for Refrigerators

7セグメントLEDディスプレイ、カスタムLEDディスプレイ、数値LEDディスプレイ、ドットマトリクスLEDディスプレイ、家電製品、温度インジケーター、湿度インジケーター、冷蔵庫コントローラー、サーモスタットインジケーター、冷暖房制御システムに広く使用されています。

認証

Product certifications and quality standards

オフィスおよび工場概要

Manufacturing facility and office overview Production area and equipment Quality control and testing facilities Assembly line and manufacturing process

会社展示会

Trade show and exhibition participation Industry event displays and presentations

配送サービス

Shipping and logistics capabilities Packaging and distribution services

よくある質問

Q1: 貿易会社ですか、それともメーカーですか？

A: 当社は20年以上のオプトエレクトロニックLEDディスプレイの経験を持つオリジナルメーカーです。

Q2: 主な製品は何ですか？

A: 主な製品は、7セグメントLEDディスプレイ、SMD LEDディスプレイ、ドットマトリクスLEDディスプレイ、矢印LEDディスプレイ、カスタムデザインLEDディスプレイ、LEDライトバー、スルーホールLED、SMD LED、LEDバックライトなどです。

Q3: MOQは何ですか？

A: MOQは1000個です。サンプル注文やMOQ未満の数量の小口注文も受け付けております。

Q4: 注文前に、テスト用にサンプルを入手できますか？

A: はい。テスト用に5～10個の無料サンプルを提供できますが、送料はお客様負担となります。

Q5: 納期はどのくらいですか？

A: 納期: 約10～20日、注文数量と原材料によります。お急ぎのご注文で、在庫がある場合は、生産計画を調整して7～10日以内に準備できます。

Q6: 支払い条件は何ですか？

A: 少額の場合は、銀行振込、T/T、ウェスタンユニオン、PayPalを受け付けております。支払い方法の詳細は交渉可能です。

Q7: FOB価格の見積もりをお願いできますか？

A: はい。EXW、FOB、CIF、DDPのインコタームズに基づいた価格見積もりを提供できます。

Q8: カタログと価格表を入手するにはどうすればよいですか？

A: はい。メールアドレスをお知らせいただくか、当社のウェブサイトから直接お問い合わせください。カタログと価格表をお送りします。

Q9: 価格交渉はできますか？

A: はい、大量注文の場合は割引を検討する場合があります。

Q10: 送料はいくらになりますか？

A: 配送品のサイズと配送方法によって異なります。ご要望に応じて料金をお知らせします。

Q11: カスタムデザイン製品はできますか？

A: はい、OEMおよびODMサービスが利用可能です。お客様の要件に応じて、サイズ、LEDの色、機能アイコンをカスタマイズできます。

Q12: デザインを送った場合、私だけのために作ってもらえますか？他の人には見せないでください。

A: はい、お客様の許可なく他人に開示または販売することはありません。

Q13: カスタム製品のサンプルリードタイムはどのくらいですか？

A: サンプルリードタイムは、金型費用と金型図面の承認後、約20～25営業日です。

Q14: 配送方法は？

A: 通常、DHL、FEDEX、UPS、EMS、航空便、船便などで発送します。お客様にとって最適な他の方法を選択することもできます。

Q15: 製品の品質をどのように保証していますか？

A: 当社は20年以上の経験を持つISO 9001 QMS認証メーカーです。出荷前にすべての製品に対して2回の100%テストを実施しています。
