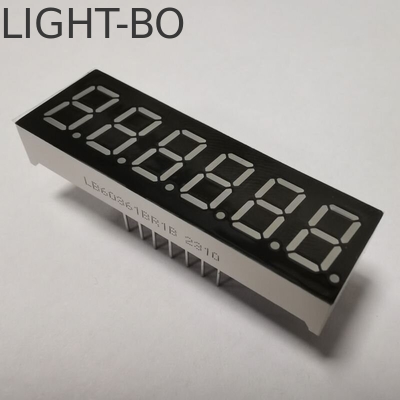

デジタルカウントダウンタイマー用 6桁 9.2mm 超高輝度 白色 7セグメントLEDディスプレイ コモンカソード

6桁 9.2mm 超高輝度ホワイト 7セグメントLEDディスプレイ コモンカソード デジタルカウントダウンタイマー用

• • 製品説明

  • 桁高: 9.2mm (0.36インチ)
    外形寸法: 43.5 x 14.0 x 7 mm
    ● コモンカソード
    ● ホワイトセグメント、ブラック表面製
    ● ディスプレイカラー: 超高輝度ホワイト
    X/Y: 0.29- 0.31
    光度: 120-140MCD
    順方向電圧: 2.8-3.2V/LED
    ● 順方向電流: 5-10mA/LED

    カスタム発光色: 赤、青、黄緑、純緑、アンバー、オレンジ、黄色、白
    ● 高い光度と信頼性
    ● 低消費電力
    ● 極めて低い電流
    ● 低開発コスト
    ● 安定した性能
    ● 連続均一セグメント
    ● 長寿命
    ● 簡単な組み立て
    ● IC互換
    ● 認証: RoHS準拠

    用途: 計器パネル、家電製品、デジタル温度/湿度インジケーターなどに広く使用されています。

• 製品パラメータ

  • 絶対最大定格 (Ta=25℃)

    パラメータ	記号	定格	単位
    順方向電流 (ダイスあたり)	Ipm	20	mA
    逆方向電圧 (ダイスあたり)	Vr	5	V
    電力消費量 (ダイスあたり)	Pm	80	mW
    動作温度範囲	Topr	-40～+85	℃
    保管温度範囲	Tstg	-40～+85	℃
    はんだ付け温度 (≤3秒)	Th	260	℃



    コード: 黄緑 - J

    パラメータ	記号	条件	最小	標準	最大	単位
    順方向電圧	Vf	If=10mA	1.8		2.4	V
    逆方向電圧	Vr	Ir=10uA	5			V
    光度	Iv	If=10mA	30		40	mcd
    半値幅スペクトル	Δλ	If=10mA		20		nm
    波長	Dλ	If=10mA	569		574	nm




    コード: アンバー/黄色 - Y

    パラメータ	記号	条件	最小	標準	最大	単位
    順方向電圧	Vf	If=10mA	1.8		2.5	V
    逆方向電圧	Vr	Ir=10uA	5			V
    光度	Iv	If=10mA	60		80	mcd
    半値幅スペクトル	Δλ	If=10mA		20		nm
    波長	Dλ	If=10mA	585		595	nm




    コード: オレンジ - F

    パラメータ	記号	条件	最小	標準	最大	単位
    順方向電圧	Vf	If=10mA	1.8		2.4	V
    逆方向電圧	Vr	Ir=10uA	5			V
    光度	Iv	If=10mA	60		80	mcd
    半値幅スペクトル	Δλ	If=10mA		20		nm
    波長	Dλ	If=10mA	600		605	nm




    コード: スーパーレッド - R

    パラメータ	記号	条件	最小	標準	最大	単位
    順方向電圧	Vf	If=10mA	1.8		2.2	V
    逆方向電圧	Vr	Ir=10uA	5			V
    光度	Iv	If=10mA	50		60	mcd
    半値幅スペクトル	Δλ	If=10mA		20		nm
    波長	Dλ	If=10mA	630		635	nm




    コード: 超高輝度レッド - UR

    パラメータ	記号	条件	最小	標準	最大	単位
    順方向電圧	Vf	If=10mA	1.8		2.2	V
    逆方向電圧	Vr	Ir=10uA	5			V
    光度	Iv	If=10mA	80		100	mcd
    半値幅スペクトル	Δλ	If=10mA		20		nm
    波長	Dλ	If=10mA	625		635	nm




    コード: 純緑 - G

    パラメータ	記号	条件	最小	標準	最大	単位
    順方向電圧	Vf	If=10mA	2.6		3.2	V
    逆方向電圧	Vr	Ir=10uA	5			V
    光度	Iv	If=10mA	120		180	mcd
    半値幅スペクトル	Δλ	If=10mA		20		nm
    波長	Dλ	If=10mA	515		525	nm


    コード: 超高輝度ブルー - BH

    パラメータ	記号	条件	最小	標準	最大	単位
    順方向電圧	Vf	If=10mA	2.8		3.2	V
    逆方向電圧	Vr	Ir=10uA	5			V
    光度	Iv	If=10mA	120		140	mcd
    半値幅スペクトル	Δλ	If=10mA		20		nm
    波長	Dλ	If=10mA	460		465	nm

  • コード: 超高輝度ホワイト - WH

    パラメータ	記号	条件	最小	標準	最大	単位
    順方向電圧	Vf	If=10mA	2.8		3.2	V
    逆方向電圧	Vr	Ir=10uA	5			V
    光度	Iv	If=10mA	120		140	mcd
    LED色温度	K	If=10mA	5500	20	6800	K
    色度座標	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

  •
