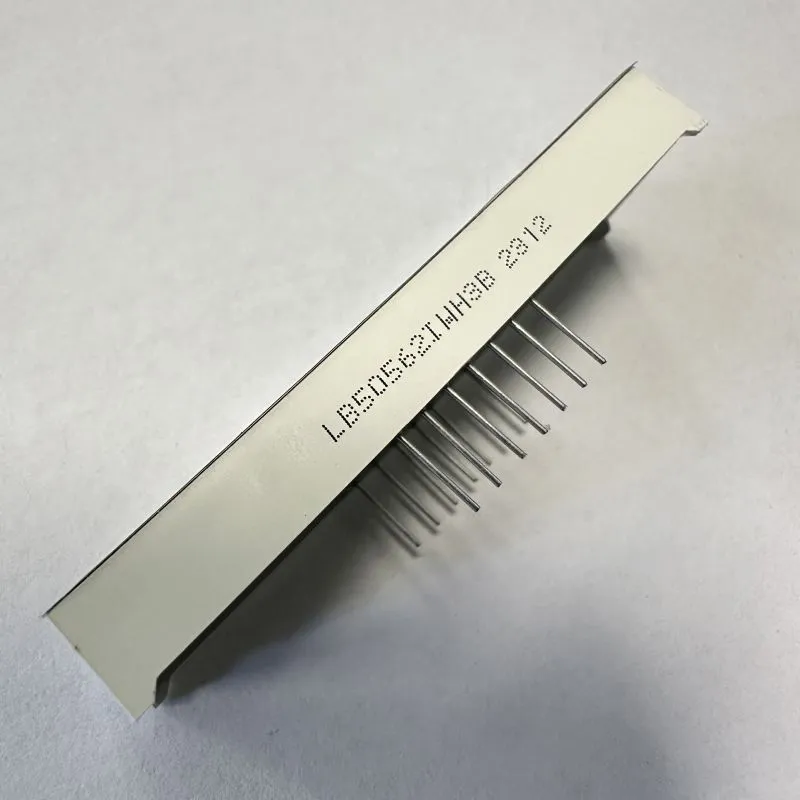

超白色0.56インチ5桁7セグメントLEDディスプレイプロセスの制御のための共通アンード

Name: 超白色0.56インチ5桁7セグメントLEDディスプレイ プロセスの制御のための共通アンード
Brand: Shenzhen Guangzhibao Technology Co., Ltd.
SKU: LB50563IWH3B
Price: 0.20 USD
Availability: InStock

ブランド名:	LIGHT-BO
モデル番号:	LB50563IWH3B
MOQ:	1000
価格:	Negotiate
支払条件:	TT 事前に
供給能力:	50000PCS/days

詳細情報

製品説明

詳細情報

起源の場所:

シェンゼン,中国

証明:

ISO9001&RoHS

一生:

3年以上

応用:

デジタル時計,カウンター,タイマー,スコアボード

寿命:

80000時間

ディスプレイの明るさ:

高い

色を放出する:

超明るい白

パッケージ寸法:

63*19*8mm

品目番号:

8018SBO

リードタイム:

速い

桁の高さ:

17mm

極性:

コモンアノード、コモンカソード、CC&C.A

発光色:

極度の明るい赤

パッケージの寸法:

モデルによって異なりますが、通常は 10mm x 20mm

発光色:

超明るい白

セグメントの色:

ミッキーホワイトまたは発光色と同じ

説明:

低消費電力、

応答時間:

≤ 10 マイクロ秒

サイズ:

0.28" ~4"

波長:

460-465NM

順電流:

40mA

区分番号:

輸送パッケージ:

プラスチックトレイ+カートン

パッケージの詳細:

EPE+CARTON

供給の能力:

50000PCS/days

ハイライト:

0.56インチ 5桁ディスプレイ

ウルトラホワイトブライトエミッション

共通アンード設計

製品説明

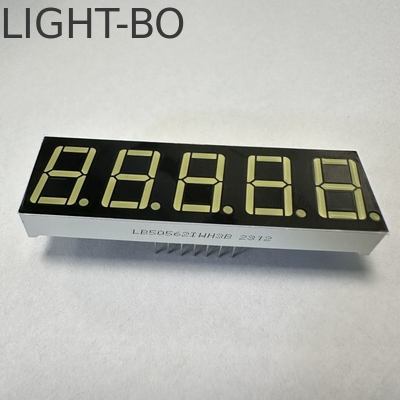

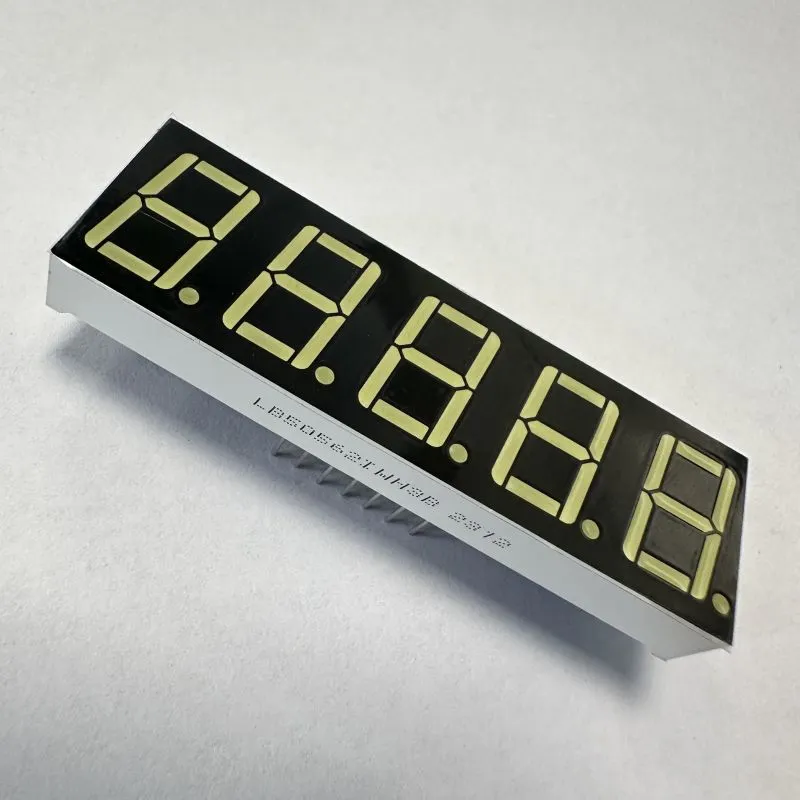

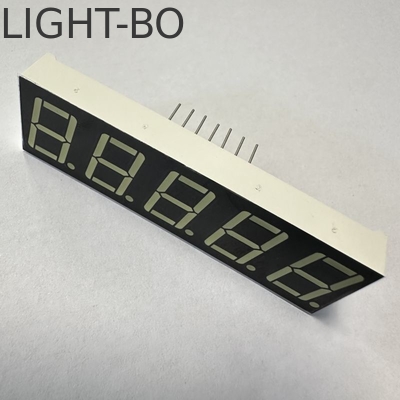

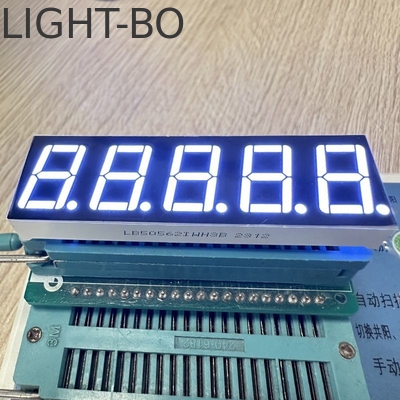

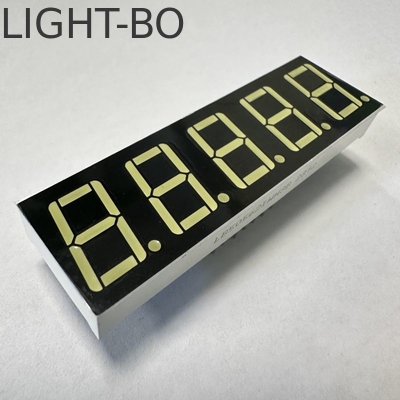

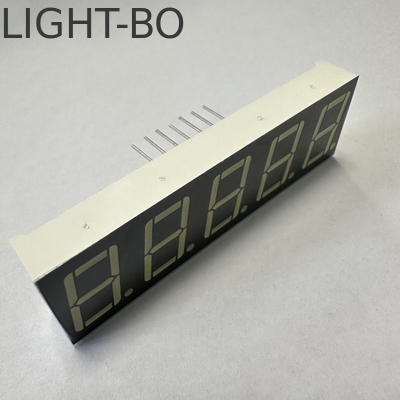

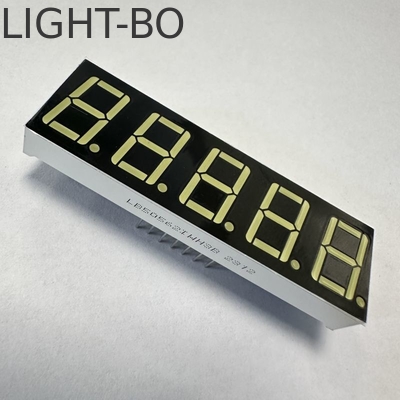

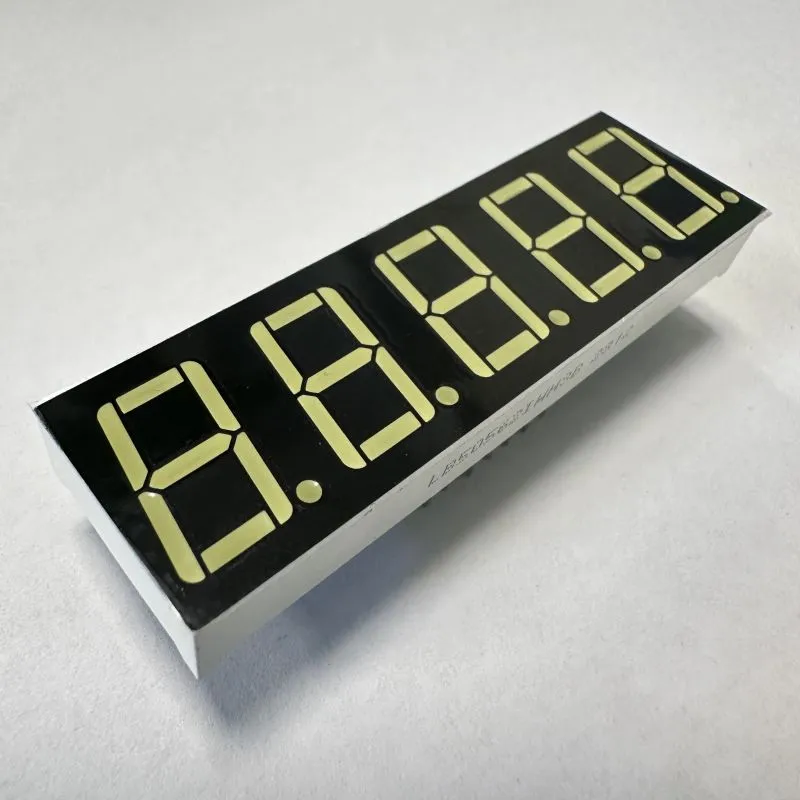

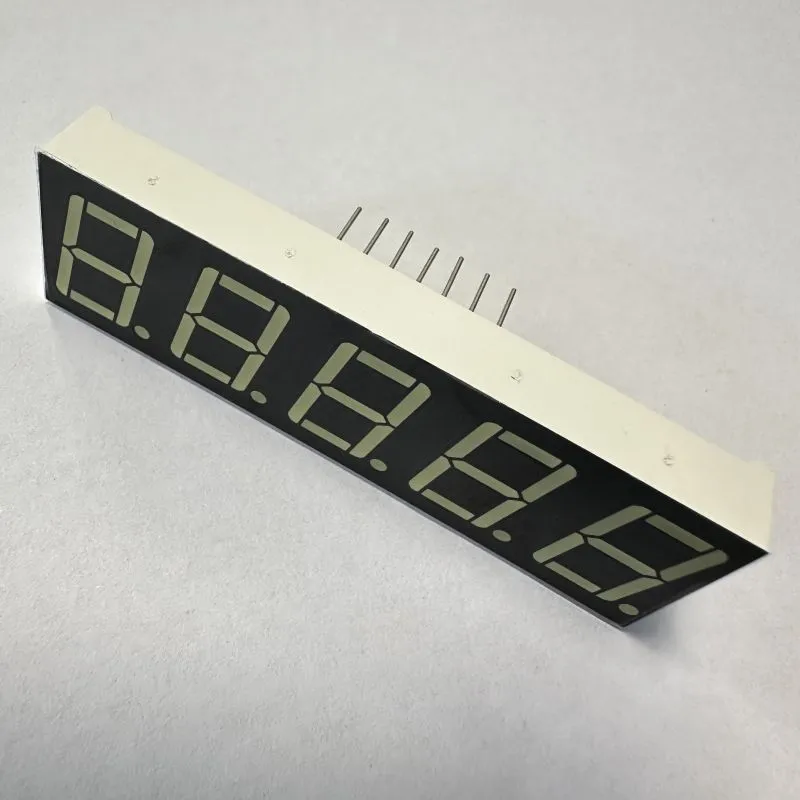

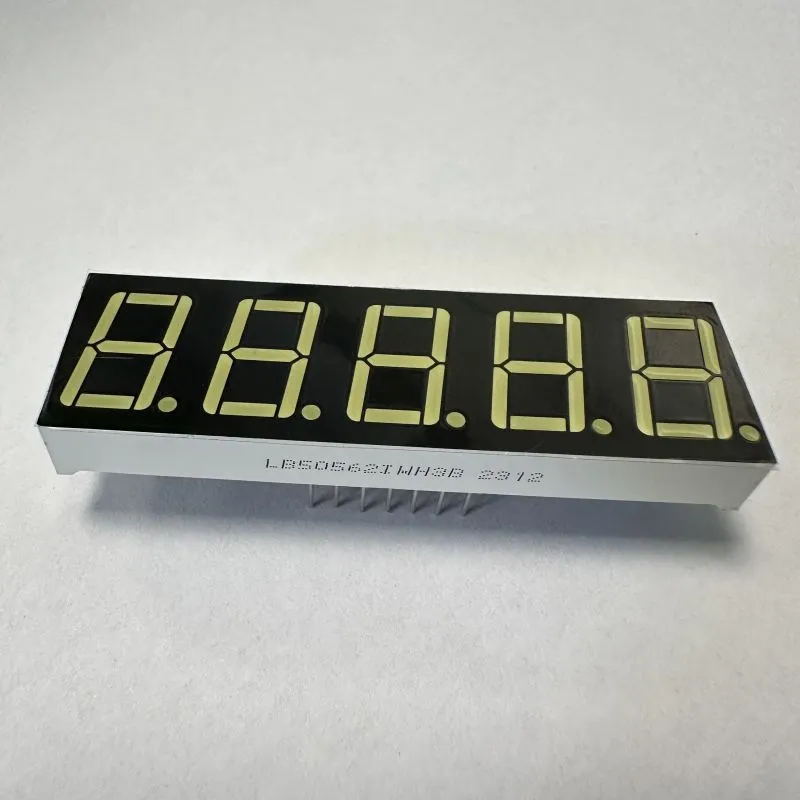

ウルトラホワイト 0.56インチ 5桁 7セグメントLEDディスプレイ

共通アノード構成の、高視認性ウルトラホワイト0.56インチ5桁7セグメントLEDディスプレイ。クリアで明るい数値表示が必要なプロセス制御アプリケーション向けに特別に設計されています。

技術仕様

文字高さ	14.2 mm (0.56インチ)
外形寸法	63 * 19 * 8 mm
表面/色	黄色のセグメント、黒色の表面
極性	共通アノード
発光色	ウルトラブライトホワイト
光度	100-140 mcd
順方向電圧	LEDあたり2.8-3.2 V
順方向電流	LEDあたり5-10 mA

LEDカラーオプションとパラメータ

イエローグリーン (コード: J/JU)

ダイナミックで鮮やかな黄緑色のLEDセグメントは、視覚的な美しさを高め、特定の設計要件を満たすように設計されています。

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.4	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	30		40	mcd
半値幅スペクトル	△λ	If=10mA		20		nm
波長	Dλ	If=10mA	569		574	nm

アンバー/イエロー (コード: Y)

暖かく、注意を引くアンバー/イエローの色合いは、魅力的なディスプレイを作成します。

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.5	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	60		80	mcd
半値幅スペクトル	△λ	If=10mA		20		nm
波長	Dλ	If=10mA	585		595	nm

オレンジ (コード: F)

鮮やかなオレンジの色合いは、視覚ディスプレイにエネルギーと興奮を加え、際立ったプレゼンテーションを保証します。

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.4	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	60		80	mcd
半値幅スペクトル	△λ	If=10mA		20		nm
波長	Dλ	If=10mA	600		605	nm

スーパーブライトレッド (コード: R)

鮮やかな赤色で、目を引く輝きがあり、注意を引くディスプレイに最適です。

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	50		60	mcd
半値幅スペクトル	△λ	If=10mA		20		nm
波長	Dλ	If=10mA	630		635	nm

ウルトラブライトレッド (コード: UR)

非常に明るい赤色LEDで、比類のない視認性と印象的な存在感を提供し、インパクトのあるディスプレイを実現します。

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	80		100	mcd
半値幅スペクトル	△λ	If=10mA		20		nm
波長	Dλ	If=10mA	625		635	nm

ピュアグリーン

爽やかで鮮やかな緑色のLEDは、エコフレンドリーなテーマや自然でリフレッシュできるデザインに最適です。

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.6		3.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		180	mcd
半値幅スペクトル	△λ	If=10mA		20		nm
波長	Dλ	If=10mA	515		525	nm

ウルトラブライトホワイト (コード: WH)

純粋な白色LEDは、比類のない明瞭さと洗練さを提供し、明るくエレガントなディスプレイソリューションを実現します。

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.8		3.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		140	mcd
LED色温度	K	If=10mA	5500	20	6800	K
色度座標	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

絶対最大定格 (Ta=25°C)

様々な条件下でのLED技術の優れた信頼性と最適な機能を実証する包括的な性能指標。

パラメータ	記号	定格	単位
順方向電流 (ダイスあたり)	Ipm	20	mA
逆方向電圧 (ダイスあたり)	Vr	5	V
電力消費量 (ダイスあたり)	Pm	80	mW
動作温度範囲	Topr	-40~+85	°C
保管温度範囲	Tstg	-40~+85	°C
はんだ付け温度 (3秒以下)	Th	260	°C

製造元情報

Shenzhen Guangzhibao Technology Co., Ltd. (ブランド: LIGHT-BO) は、2006年以来、OEMおよびODMサービスにおける卓越性の象徴です。ISO 9001:2015認証を取得し、15年以上の実績は、革新と品質への絶え間ない追求を示しています。当社は、コストを削減しながらグローバル市場での競争優位性を高める、最高品質で予算に優しいカスタムソリューションをクライアントに提供します。

アプリケーション

当社の7セグメントLEDディスプレイ、カスタムLEDディスプレイ、数値LEDディスプレイ、ドットマトリックスLEDディスプレイは、家電製品、温度・湿度制御システム、冷蔵庫コントローラー、サーモスタット、HVACシステムなど、さまざまなアプリケーションに簡単に統合できます。

認証

オフィスと工場概要

会社展示会

出荷と輸送

グローバルな出荷に対応する様々な輸送方法をご用意しています。

よくある質問

Q1: あなたは商社ですか、それともメーカーですか？

A: 当社は、オプトエレクトロニックLEDディスプレイで20年以上の経験を持つオリジナルメーカーです。

Q2: 主な製品は何ですか？

A: 主な製品は、7セグメントLEDディスプレイ、SMD LEDディスプレイ、ドットマトリックスLEDディスプレイ、矢印LEDディスプレイ、カスタムデザインLEDディスプレイ、LEDライトバー、スルーホールLED、SMD LED、LEDバックライトなどです。

Q3: MOQは何ですか？

A: MOQは1000個です。サンプル注文や、MOQ未満の数量の小口注文も受け付けております。

Q4: 注文前にテスト用のサンプルを入手できますか？

A: はい。テスト用に5〜10個の無料サンプルを提供できますが、送料はお客様のご負担となります。

Q5: 納期はどのくらいですか？

A: 納期：約10〜20日（注文数量と原材料によります）。原材料が入手可能な緊急注文の場合は、生産を調整して7〜10日以内に完了できます。

Q6: 支払い条件は何ですか？

A: 少額の場合は、銀行振込、T/T、ウェスタンユニオン、PayPalを受け付けております。支払い方法は交渉可能です。

Q7: FOB価格の見積もりは可能ですか？

A: はい。EXW、FOB、CIF、DDPのインコタームズに基づいた価格の見積もりを提供できます。

Q8: カタログと価格表を入手するにはどうすればよいですか？

A: カタログと価格表については、メールアドレスをご提供いただくか、当社のウェブサイトから直接お問い合わせください。

Q9: 価格交渉は可能ですか？

A: はい、大量注文の場合は割引を検討する場合があります。

Q10: 送料はいくらですか？

A: 送料は、荷物のサイズと輸送方法によって異なります。ご要望に基づいて料金をお知らせします。

Q11: カスタムデザインの製品を作成できますか？

A: はい、OEMおよびODMサービスをご利用いただけます。お客様の要件に応じて、サイズ、LEDカラー、機能アイコンをカスタマイズできます。

Q12: デザインを送った場合、機密は守られますか？

A: はい、お客様の許可なく、お客様のデザインを他人に開示または販売することはありません。

Q13: カスタム製品サンプルのリードタイムはどのくらいですか？

A: サンプルのリードタイムは、金型費用と金型図面の承認をお客様から受領後、約20〜25営業日です。

Q14: どのような輸送方法を使用しますか？

A: 通常、DHL、FEDEX、UPS、EMS、航空便、船便、またはお客様にとって最適なその他の方法で発送します。

Q15: 製品の品質をどのように保証しますか？

A: 当社はISO 9001 QMS認証を取得したメーカーであり、20年以上の経験があります。出荷前にすべての製品を2回100％テストしています。
