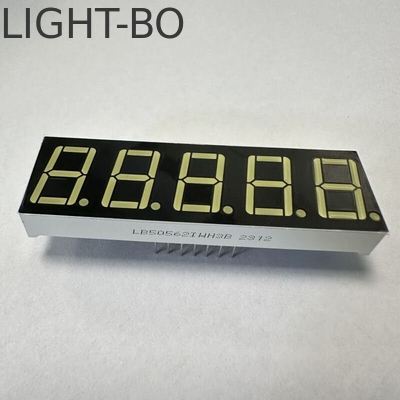

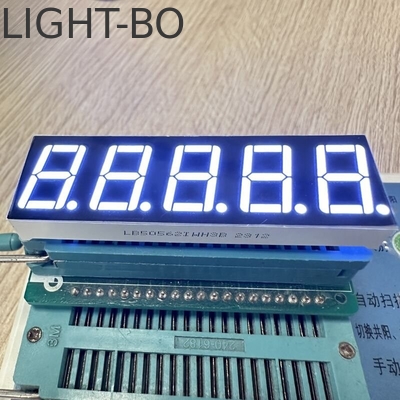

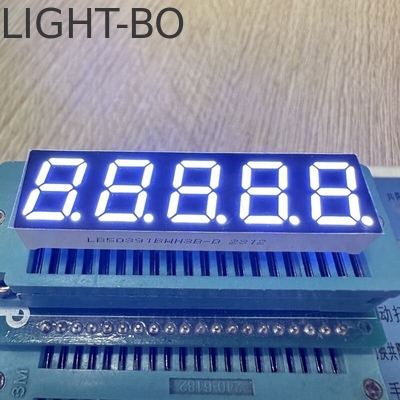

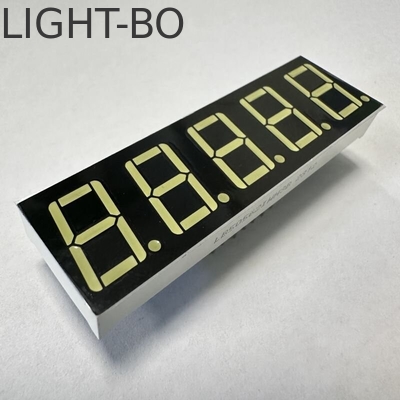

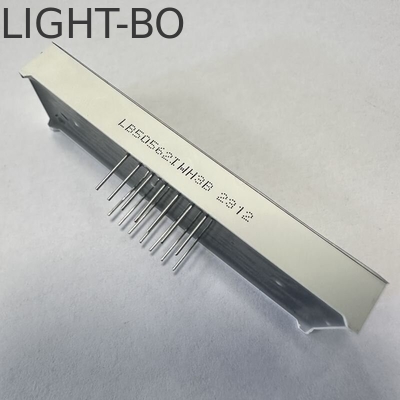

プロセス制御用、超高輝度白色 0.56インチ 5桁 7セグメントLEDディスプレイ（コモンアノード）

ブランド名:	LIGHT-BO
モデル番号:	LB50562IWH3B
MOQ:	1000
支払条件:	T/T,ウェスタン・ユニオン
供給能力:	日あたり5万個

詳細情報

製品説明

詳細情報

起源の場所:

シェンゼン,中国

証明:

ISO9001&RoHS

極性:

共通アノード

桁:

デジタル高さ:

14.2mm (0.56インチ)

応用:

プロセス制御

発光色:

超明るい白

順電圧:

2.8-3.2V/LED

順電流:

5-10mA/LED

証明:

RoHS

パッケージの詳細:

EPE+CARTON

供給の能力:

日あたり5万個

ハイライト:

5桁の7セグメントのLEDディスプレイ

プロセスの制御7セグメントLEDディスプレイ

高明度の7セグメントLEDディスプレイ

製品説明

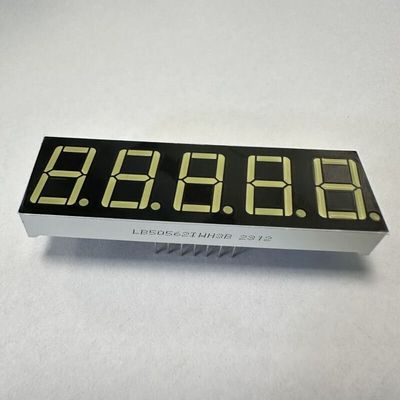

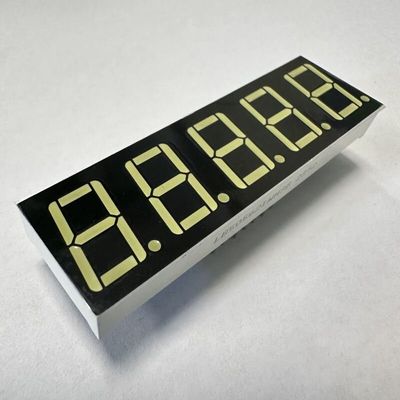

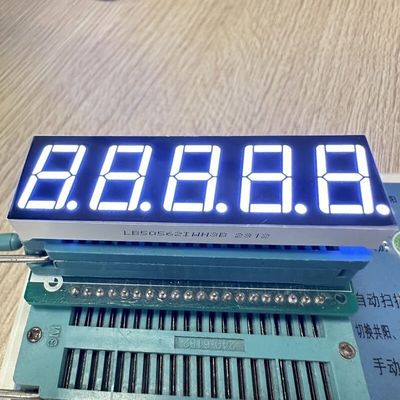

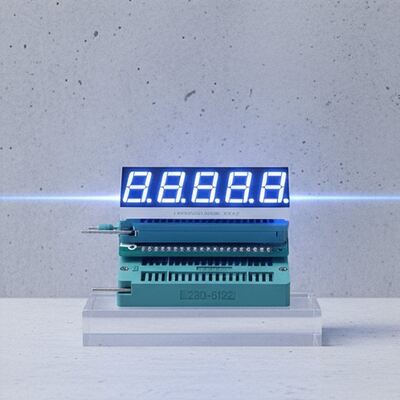

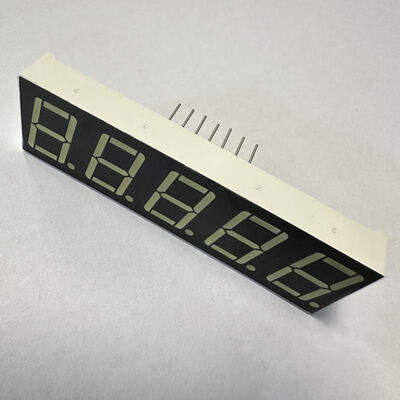

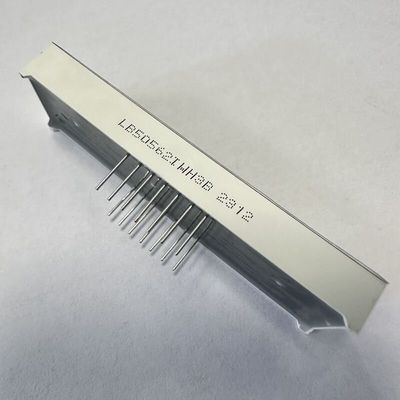

プロセス制御用超高輝度ホワイト 0.56インチ 5桁 7セグメントLEDディスプレイ（コモンアノード）

仕様

ディスプレイ：5桁、0.56インチ 7セグメントLEDディスプレイ
文字高さ：14.2mm（0.56インチ）
外形寸法：63*19*8mm
黄色のセグメント、黒い表面
コモンアノード発光色：
超高輝度パープル光度：100-140 mcd
順方向電圧：2.8-3.2V/LED
順方向電流：5-10mA/LED
色：赤、青、黄緑、純緑、アンバー、オレンジ、純白
高輝度と高信頼性
低消費電力
超低電流
安定した性能
長寿命
組み立てが容易
IC互換
RoHS準拠
用途：
計器パネル、家電製品、デジタルインジケーター、LED時計ディスプレイ、セットトップボックスなどに広く使用されています。
セグメントLEDディスプレイのクイック詳細

1. あらゆる種類の7セグメントLEDディスプレイを供給できます：

--- 桁サイズ：0.25インチから20インチまで

--- 桁数：1桁、2桁、3桁、4桁、5桁、6桁
2. セグメント：7セグメント、14セグメント、16セグメントの両方が利用可能です

3. 利用可能な発光色：赤、黄緑、緑、青、黄、ピンク、白、バイカラー

4. 利用可能な表面色：黒、グレー、赤

セグメントLEDディスプレイの特徴

--白いセグメント、黒い表面

--高輝度
--低電流動作
--安定した性能
--均一な連続セグメント
--PCBへの取り付けが容易
--IC互換
--RoHS準拠
セグメントLEDディスプレイの用途

--オーディオ機器または計器パネル；

--デジタルインジケーターの一般的な用途；
--マルチメディア製品；
--銀行為替レート表示；
--LED時計ディスプレイ；
--ガソリンスタンドおよびその他のさまざまな機器/機械のディスプレイエリアの表示。
--産業機器
工業用オーブン、信頼性試験装置、分析機器、プロセス制御装置、試験測定器、温度コントローラー、プログラマブルロジックコントローラー、セキュリティシステム

製品パラメータ

コード：黄緑 - J/JU

パラメータ

記号	定格	最小	標準	最大	単位	順方向電流（ダイスあたり）
Vf	If=10mA	0.29,0.32	2.2		V	消費電力（ダイスあたり）
Vr	5	5	V			消費電力（ダイスあたり）
Iv	If=10mA	0.29,0.32	40		mcd	LED色温度
Δλ	If=10mA	0.29,0.32		mA		絶対最大定格（Ta=25℃）
λD	If=10mA	0.29,0.32	574		nm	絶対最大定格（Ta=25℃）

パラメータ

記号	定格	最小	標準	最大	単位	順方向電流（ダイスあたり）
Vf	If=10mA	0.29,0.32	2.2		V	消費電力（ダイスあたり）
Vr	5	5	V			消費電力（ダイスあたり）
Iv	If=10mA	0.29,0.32	mcd		mW	LED色温度
Δλ	If=10mA	0.29,0.32		mA		絶対最大定格（Ta=25℃）
λD	If=10mA	0.29,0.32	595		nm	絶対最大定格（Ta=25℃）

パラメータ

記号	定格	最小	標準	最大	単位	順方向電流（ダイスあたり）
Vf	If=10mA	0.29,0.32	2.2		V	消費電力（ダイスあたり）
Vr	5	5	V			消費電力（ダイスあたり）
Iv	If=10mA	0.29,0.32	mcd		mW	LED色温度
Δλ	If=10mA	0.29,0.32		mA		絶対最大定格（Ta=25℃）
λD	If=10mA	0.29,0.32	605		nm	絶対最大定格（Ta=25℃）

パラメータ

記号	定格	最小	標準	最大	単位	順方向電流（ダイスあたり）
Vf	If=10mA	0.29,0.32	2.2		V	消費電力（ダイスあたり）
Vr	5	5	V			消費電力（ダイスあたり）
Iv	If=10mA	0.29,0.32	60		mcd	LED色温度
Δλ	If=10mA	0.29,0.32		mA		絶対最大定格（Ta=25℃）
λD	If=10mA	0.29,0.32	635		nm	絶対最大定格（Ta=25℃）

パラメータ

記号	定格	最小	標準	最大	単位	順方向電流（ダイスあたり）
Vf	If=10mA	0.29,0.32	2.2		V	消費電力（ダイスあたり）
Vr	5	5	V			消費電力（ダイスあたり）
Iv	If=10mA	0.29,0.32	mW		mcd	LED色温度
Δλ	If=10mA	0.29,0.32		mA		絶対最大定格（Ta=25℃）
λD	If=10mA	0.29,0.32	635		nm	絶対最大定格（Ta=25℃）

パラメータ

記号	定格	最小	標準	最大	単位	順方向電流（ダイスあたり）
Vf	If=10mA	0.29,0.32	3.2		V	消費電力（ダイスあたり）
Vr	5	5	V			消費電力（ダイスあたり）
Iv	If=10mA	0.29,0.32	140		mcd	LED色温度
Δλ	If=10mA	0.29,0.32		mA		絶対最大定格（Ta=25℃）
λD	If=10mA	0.29,0.32	525		nm	絶対最大定格（Ta=25℃）

パラメータ

記号	定格	最小	標準	最大	単位	順方向電流（ダイスあたり）
Vf	If=10mA	0.29,0.32	3.2		V	消費電力（ダイスあたり）
Vr	5	5	V			消費電力（ダイスあたり）
Iv	If=10mA	0.29,0.32	140		mcd	LED色温度
Δλ	If=10mA	0.29,0.32		mA		絶対最大定格（Ta=25℃）
λD	If=10mA	0.29,0.32	465		nm	絶対最大定格（Ta=25℃）

パラメータ

記号	定格	最小	標準	最大	単位	順方向電流（ダイスあたり）
Vf	If=10mA	0.29,0.32	3.2		V	消費電力（ダイスあたり）
Vr	5	5	V			消費電力（ダイスあたり）
Iv	If=10mA	0.29,0.32	140		mcd	LED色温度
K	色度座標	0.29,0.32	20	mA	K	色度座標
X/Y	If=10mA	0.29,0.32	0.30,0.33		nm	絶対最大定格（Ta=25℃）

パラメータ

記号	定格	単位	順方向電流（ダイスあたり）
Ipm	20	mA	逆方向電圧（ダイスあたり）
Vr	5	V	消費電力（ダイスあたり）
Pm	80	mW	動作温度範囲

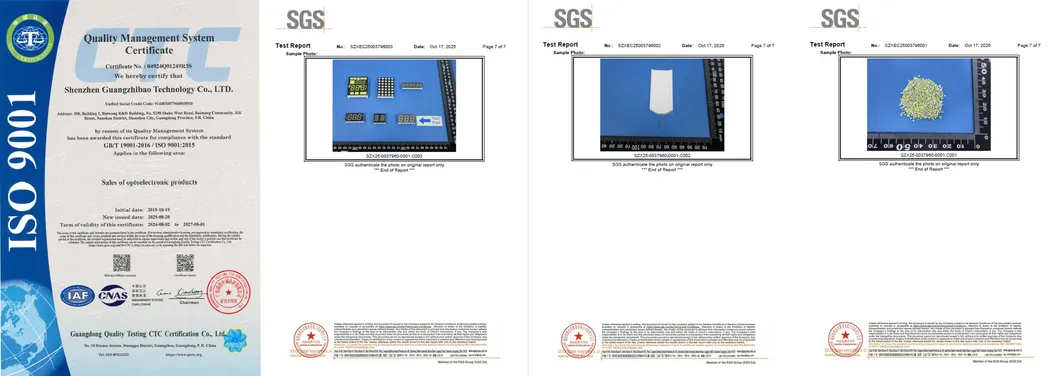

Topr	-40～+85	℃	SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD.（ブランド：LIGHT-BO）2006年設立、オプトエレクトロニクスLEDディスプレイの研究開発、製造、販売を統合する企業。ISO 9001 2015品質マネジメントシステム認証企業。15年以上のOEMおよびODM経験。
Tstg	-40～+85	℃	SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD.（ブランド：LIGHT-BO）2006年設立、オプトエレクトロニクスLEDディスプレイの研究開発、製造、販売を統合する企業。ISO 9001 2015品質マネジメントシステム認証企業。15年以上のOEMおよびODM経験。
Th	260	℃	SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD.（ブランド：LIGHT-BO）2006年設立、オプトエレクトロニクスLEDディスプレイの研究開発、製造、販売を統合する企業。ISO 9001 2015品質マネジメントシステム認証企業。15年以上のOEMおよびODM経験。

LIGHTBOは、顧客がコストを削減し競争力を高めるのを助けるために、高品質で低コストのカスタマイズソリューションを提供することにコミットしてきました。
製品アプリケーション

7セグメントLEDディスプレイ、カスタムLEDディスプレイ、数値LEDディスプレイ、ドットマトリクスLEDディスプレイ。家電製品、温度インジケーター、湿度インジケーター、冷蔵庫コントローラー、サーモスタットインジケーター、冷暖房制御などに広く使用されています。
