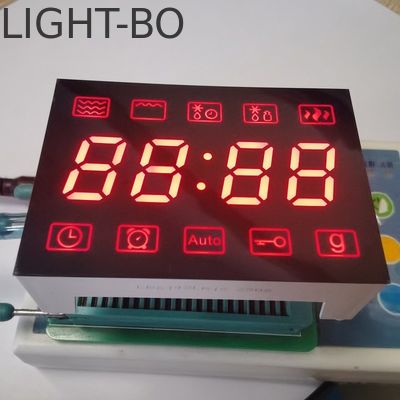

共通アノード超明るい赤7セグメントLEDディスプレイ 4桁のマイクロ波制御

• 絶対最大濃度 (Ta=25°C)

  パラメータ	シンボル	格付け	ユニット
  前向きの電流 (ダースごとに)	Ipm	20	mA
  逆電圧 (ダースごとに)	ロープ	5	V
  パワーディシペーション (ダース)	Pm	80	mW
  動作温度範囲	トップ	-40~+85	oC
  貯蔵温度範囲	Tstg	-40~+85	oC
  溶接温度 ((≤3秒)	ほら	260	oC

  コード:黄緑-J

  パラメータ	シンボル	条件	ミニ	タイプ	マックス	ユニット
  前向きの電圧	Vf	If=10mA	1.8		2.4	V
  逆電圧	ロープ	Ir=10uA	5			V
  光の強さ	IV について	If=10mA	30		40	マクド
  半分の価値を持つスペクトル	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	569		574	nm



  コード:アンバー/イエロー -Y

  パラメータ	シンボル	条件	ミニ	タイプ	マックス	ユニット
  前向きの電圧	Vf	If=10mA	1.8		2.5	V
  逆電圧	ロープ	Ir=10uA	5			V
  光の強さ	IV について	If=10mA	60		80	マクド
  半分の価値を持つスペクトル	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	585		595	nm



  コード:オレンジ -F

  パラメータ	シンボル	条件	ミニ	タイプ	マックス	ユニット
  前向きの電圧	Vf	If=10mA	1.8		2.4	V
  逆電圧	ロープ	Ir=10uA	5			V
  光の強さ	IV について	If=10mA	60		80	マクド
  半分の価値を持つスペクトル	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	600		605	nm



  コード:超鮮やかな赤 -R

  パラメータ	シンボル	条件	ミニ	タイプ	マックス	ユニット
  前向きの電圧	Vf	If=10mA	1.8		2.2	V
  逆電圧	ロープ	Ir=10uA	5			V
  光の強さ	IV について	If=10mA	50		60	マクド
  半分の価値を持つスペクトル	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	630		635	nm



  コード:超鮮やかな赤 -UR

  パラメータ	シンボル	条件	ミニ	タイプ	マックス	ユニット
  前向きの電圧	Vf	If=10mA	1.8		2.2	V
  逆電圧	ロープ	Ir=10uA	5			V
  光の強さ	IV について	If=10mA	80		100	マクド
  半分の価値を持つスペクトル	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	625		635	nm



  コード:純緑 -G

  パラメータ	シンボル	条件	ミニ	タイプ	マックス	ユニット
  前向きの電圧	Vf	If=10mA	2.6		3.2	V
  逆電圧	ロープ	Ir=10uA	5			V
  光の強さ	IV について	If=10mA	120		180	マクド
  半分の価値を持つスペクトル	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	515		525	nm


  コード:超明るい青 -BH

  パラメータ	シンボル	条件	ミニ	タイプ	マックス	ユニット
  前向きの電圧	Vf	If=10mA	2.8		3.2	V
  逆電圧	ロープ	Ir=10uA	5			V
  光の強さ	IV について	If=10mA	120		140	マクド
  半分の価値を持つスペクトル	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	460		465	nm

•

• コード:超明るい白 -WH

  パラメータ	シンボル	条件	ミニ	タイプ	マックス	ユニット
  前向きの電圧	Vf	If=10mA	2.8		3.2	V
  逆電圧	ロープ	Ir=10uA	5			V
  光の強さ	IV について	If=10mA	120		140	マクド
  LEDの色温度	K	If=10mA	5500	20	6800	K
  色素度座標	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

•

適用する

-- 音声機器や計器具

-- デジタル指標の一般的な利用

-- マルチメディア製品

-- 銀行為替レートの表示

-- LED時計ディスプレイ

-- ガソリンスタンドのディスプレイと機器/機械の他の様々なディスプレイエリア
