| ブランド名: | LIGHT-BO |
| モデル番号: | LB10391BR0A |
| MOQ: | 1000 |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタン・ユニオン |
| 供給能力: | 日あたり5万個 |

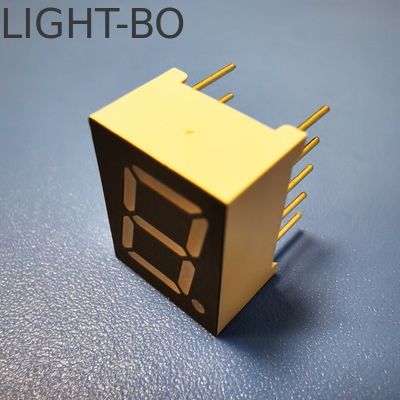

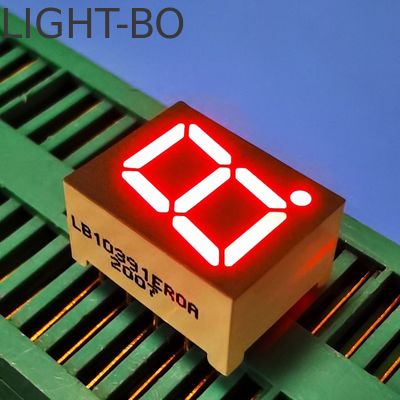

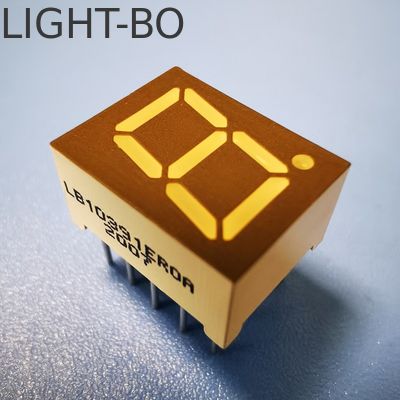

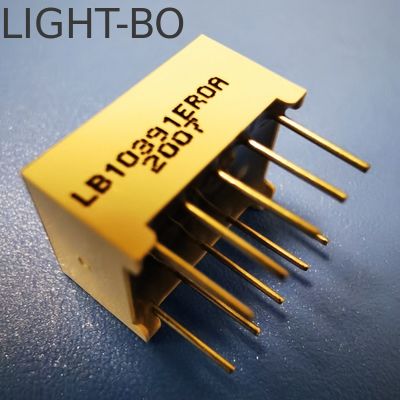

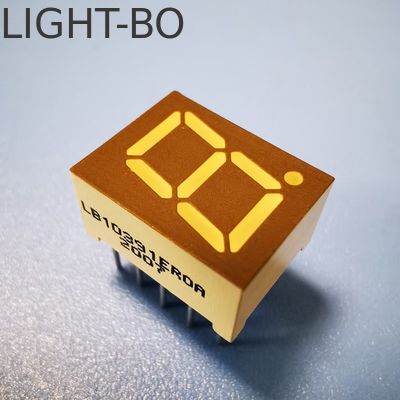

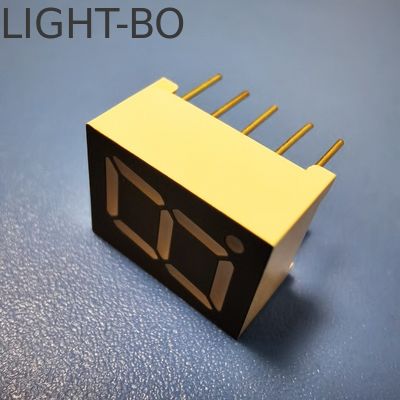

超高輝度赤色シングルディジット0.39インチ7セグメントLEDディスプレイ（計器パネル用）
製品の説明：
パッケージ寸法：10 * 13 * 7mm
文字の高さ：9.9mm（0.39インチ）
極性：共通カソード
色：超高輝度赤色
表面色：黒/グレー
波長：630-635nm
光度：50-60mcd /ダイス
順方向電圧：1.8-2.2V / led
発光色：赤、青、黄緑、純緑、白、琥珀色、オレンジ色、黄色
絶対最大定格（Ta = 25℃）
| パラメータ | 記号 | 定格 | 単位 |
| 順方向電流（ダイスあたり） | Ipm | 20 | mA |
| 逆電圧（ダイスあたり） | Vr | 5 | V |
| 消費電力（ダイスあたり） | Pm | 80 | mW |
| 動作温度範囲 | Topr | -40〜+85 | ℃ |
| 保管温度範囲 | Tstg | -40〜+85 | ℃ |
| はんだ温度（≦3秒） | Th | 260 | ℃ |
コード：黄緑-J
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If = 10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir = 10uA | 5 | V | ||
| 光度 | Iv | If = 10mA | 30 | 40 | mcd | |
| 半値幅のスペクトル | △λ | If = 10mA | 20 | nm | ||
| 波長 | Dλ | If = 10mA | 569 | 574 | nm |
コード：琥珀/黄色-Y
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If = 10mA | 1.8 | 2.5 | V | |
| 逆電圧 | Vr | Ir = 10uA | 5 | V | ||
| 光度 | Iv | If = 10mA | 60 | 80 | mcd | |
| 半値幅のスペクトル | △λ | If = 10mA | 20 | nm | ||
| 波長 | Dλ | If = 10mA | 585 | 595 | nm |
コード：オレンジ-F
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If = 10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir = 10uA | 5 | V | ||
| 光度 | Iv | If = 10mA | 60 | 80 | mcd | |
| 半値幅のスペクトル | △λ | If = 10mA | 20 | nm | ||
| 波長 | Dλ | If = 10mA | 600 | 605 | nm |
コード：超高輝度赤色-R
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If = 10mA | 1.8 | 2.2 | V | |
| 逆電圧 | Vr | Ir = 10uA | 5 | V | ||
| 光度 | Iv | If = 10mA | 50 | 60 | mcd | |
| 半値幅のスペクトル | △λ | If = 10mA | 20 | nm | ||
| 波長 | Dλ | If = 10mA | 630 | 635 | nm |
コード：超高輝度赤色-UR
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If = 10mA | 1.8 | 2.2 | V | |
| 逆電圧 | Vr | Ir = 10uA | 5 | V | ||
| 光度 | Iv | If = 10mA | 80 | 100 | mcd | |
| 半値幅のスペクトル | △λ | If = 10mA | 20 | nm | ||
| 波長 | Dλ | If = 10mA | 625 | 635 | nm |
コード：純緑-G
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If = 10mA | 2.6 | 3.2 | V | |
| 逆電圧 | Vr | Ir = 10uA | 5 | V | ||
| 光度 | Iv | If = 10mA | 120 | 180 | mcd | |
| 半値幅のスペクトル | △λ | If = 10mA | 20 | nm | ||
| 波長 | Dλ | If = 10mA | 515 | 525 | nm |
コード：超高輝度青色-BH
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If = 10mA | 2.8 | 3.2 | V | |
| 逆電圧 | Vr | Ir = 10uA | 5 | V | ||
| 光度 | Iv | If = 10mA | 120 | 140 | mcd | |
| 半値幅のスペクトル | △λ | If = 10mA | 20 | nm | ||
| 波長 | Dλ | If = 10mA | 460 | 465 | nm |
コード：超高輝度白色-WH
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If = 10mA | 2.8 | 3.2 | V | |
| 逆電圧 | Vr | Ir = 10uA | 5 | V | ||
| 光度 | Iv | If = 10mA | 120 | 140 | mcd | |
| LED色温度 | K | If = 10mA | 5500 | 20 | 6800 | K |
| 色度座標 | X / Y | If = 10mA | 0.29,0.32 | 0.30,0.33 | nm |
