| ブランド名: | LIGHT-BO |
| モデル番号: | LB10561EP4B-D |
| MOQ: | 1000 |
| 価格: | Negotiate |
| 供給能力: | 20000個/日 |

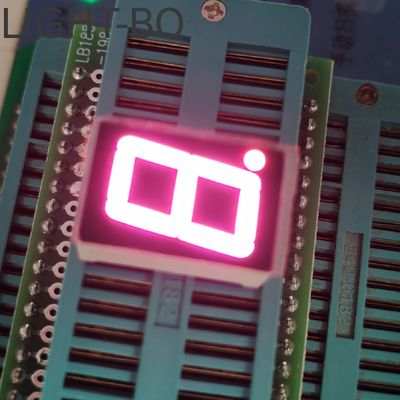

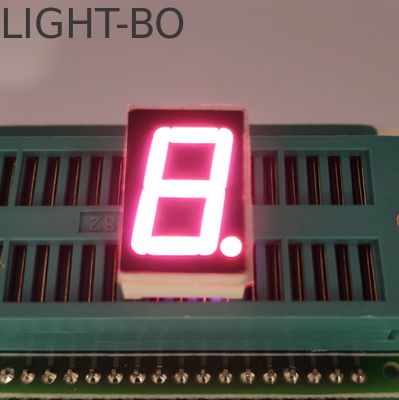

超高輝度ピンク 14.2mm (0.56") シングルディジット 7セグメント LEDディスプレイ コモンカソード デジタルインジケーター用
製品の説明:
パッケージ寸法: 12.6*19*8mm
文字の高さ: 14.2mm (0.56 インチ)
極性: コモンカソード
色: 超高輝度ピンク
表面の色: 黒
X&Y: 0.29-0.31
輝度: 100-120mcd/led
順方向電圧: 2.8-3.2V
発光色: 赤、青、黄緑、純緑、白、アンバー、オレンジ、黄色
コード: 超高輝度赤 -R
|
パラメータ |
記号 |
条件 |
最小 |
標準 |
最大 |
単位 |
|
順方向電圧 |
Vf |
If=10mA |
1.8 |
|
2.2 |
V |
|
逆電圧 |
Vr |
Ir=10uA |
5 |
|
|
V |
|
輝度 |
Iv |
If=10mA |
50 |
|
60 |
mcd |
|
半値幅スペクトル |
Δλ |
If=10mA |
|
20 |
|
nm |
|
波長 |
Dλ |
If=10mA |
630 |
|
635 |
nm |
コード: 超高輝度赤 -UR
|
パラメータ |
記号 |
条件 |
最小 |
標準 |
最大 |
単位 |
|
順方向電圧 |
Vf |
If=10mA |
1.8 |
|
2.2 |
V |
|
逆電圧 |
Vr |
Ir=10uA |
5 |
|
|
V |
|
輝度 |
Iv |
If=10mA |
90 |
|
100 |
mcd |
|
半値幅スペクトル |
Δλ |
If=10mA |
|
20 |
|
nm |
|
波長 |
Dλ |
If=10mA |
620 |
|
625 |
nm |
コード: 超高輝度青 -BH
|
パラメータ |
記号 |
条件 |
最小 |
標準 |
最大 |
単位 |
|
順方向電圧 |
Vf |
If=10mA |
2.6 |
|
3.0 |
V |
|
逆電圧 |
Vr |
Ir=10uA |
5 |
|
|
V |
|
輝度 |
Iv |
If=10mA |
100 |
|
120 |
mcd |
|
半値幅スペクトル |
Δλ |
If=10mA |
|
20 |
|
nm |
|
波長 |
Dλ |
If=10mA |
460 |
|
470 |
nm |
絶対最大定格(Ta=25℃)
|
パラメータ |
記号 |
定格 |
単位 |
|
順方向電流(1ダイスあたり) |
Ipm |
20 |
mA |
|
逆電圧(1ダイスあたり) |
Vr |
5 |
V |
|
消費電力(1ダイスあたり) |
Pm |
80 |
mW |
|
動作温度範囲 |
Topr |
-40~+120 |
℃ |
|
保存温度範囲 |
Tstg |
-40~+120 |
℃ |
|
はんだ温度(3秒) |
Th |
260 |
℃ |
製品の特徴:
OEMおよびODMの注文は受け付けています
高輝度と信頼性
広い視野角
安定した性能
長寿命
簡単な組み立て
IC互換
RoHS指令に準拠
用途:
オーディオ機器や計器パネル、デジタルインジケーター、数値表示、デジタル時計インジケーター、デジタルカウンター、デジタル表示パネルなどに広く使用されています。
