| ブランド名: | LIGHT-BO |
| モデル番号: | LB03574BR1B |
| MOQ: | 1000 |
| 価格: | Negotiate |
| 支払条件: | TT 事前に |
| 供給能力: | 50000PCS/days |

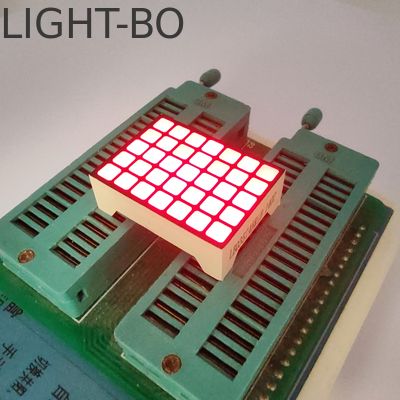

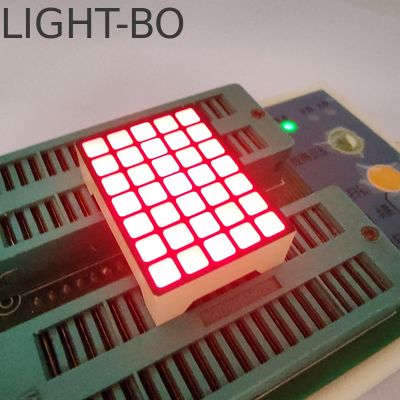

5*7 正方形ドットマトリクスLEDディスプレイ 超高輝度赤色 エレベーターフロアインジケーター用
製品の説明:

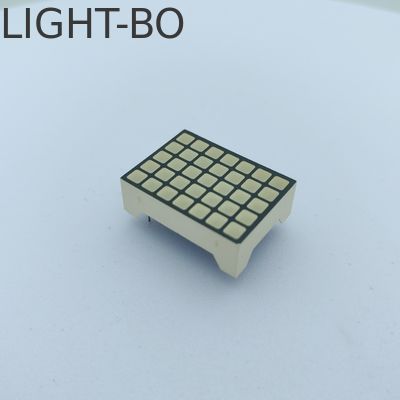

5*7 正方形ドットマトリクスLEDディスプレイ
発光ドット直径:3.39mm
外形寸法:22*30*10mm
接続:行アノード列カソード
発光色:超高輝度赤色
CCT: 6000-6500k
50-60mcd
VF:1.8-2.2V/LED
赤、青、黄、緑、オレンジ、白、アンバーで利用可能
製品の特徴:
高輝度低消費電力
安定した性能
長寿命
均一性
簡単な組み立て
IC互換
RoHS指令準拠
コード:アンバー/イエロー -Y
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 50 | 60 | mcd | |
| 半値幅スペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 585 | 595 | nm |
コード:オレンジ -F
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 50 | 60 | mcd | |
| 半値幅スペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 600 | 605 | nm |
コード:超高輝度赤色 -R
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 50 | 60 | mcd | |
| 半値幅スペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 630 | 635 | nm |
コード:超高輝度赤色 -UR
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 90 | 100 | mcd | |
| 半値幅スペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 620 | 625 | nm |
コード:超高輝度青色 -BH
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 2.6 | 3.0 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 100 | 120 | mcd | |
| 半値幅スペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 460 | 470 | nm |
絶対最大定格(Ta=25℃)
| パラメータ | 記号 | 定格 | 単位 |
| 順方向電流(ダイあたり) | Ipm | 20 | mA |
| 逆電圧(ダイあたり) | Vr | 5 | V |
| 消費電力(ダイあたり) | Pm | 80 | mW |
| 動作温度範囲 | Topr | -40~+120 | ℃ |
| 保管温度範囲 | Tstg | -40~+120 | ℃ |
| はんだ温度(3秒) | Th | 260 | ℃ |
用途:
エレベーター位置表示、エレベーターフロアインジケーター、表示画面、可動看板、メッセージボード、家電製品などに広く使用されています
