トリプル桁0.28インチホワイト 7セグメント LEDディスプレイ共通カソード

Name: トリプル桁0.28インチ ホワイト 7セグメント LEDディスプレイ 共通カソード
Brand: Shenzhen Guangzhibao Technology Co., Ltd.
SKU: LB30281DWH3A-D
Price: 0.20 USD
Availability: InStock

ブランド名:	LIGHT-BO
モデル番号:	LB30281DWH3A-D
MOQ:	1000
価格:	Negotiate
支払条件:	T/T,ウェスタン・ユニオン
供給能力:	50000 PCS/day

詳細情報

製品説明

詳細情報

起源の場所:

シェンゼン,中国

証明:

ISO9001&RoHS

発光色:

赤,青,緑,白,青い,オレンジ,黄色

配送:

DHL,TNT,UPS,EMSなどで

応用:

コーヒーマシン

外形寸法:

22.5×10×6.1mm

文字の高さ:

0.28インチ

フェイスカラー:

黄色い部分黒い顔

パッケージの詳細:

EPE+カートン

供給の能力:

50000 PCS/day

ハイライト:

0.28インチディスプレイ

ホワイトブライトエミッション

一般的なカソード設計

製品説明

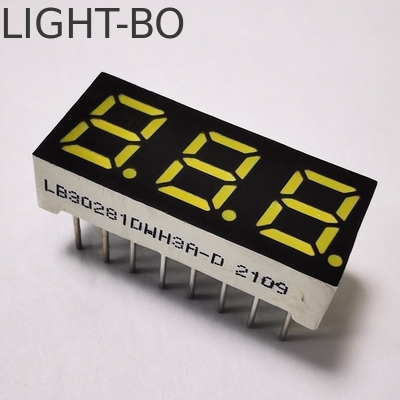

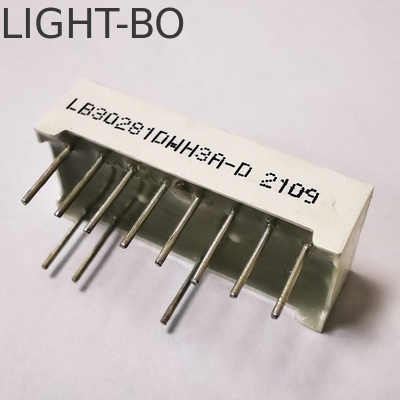

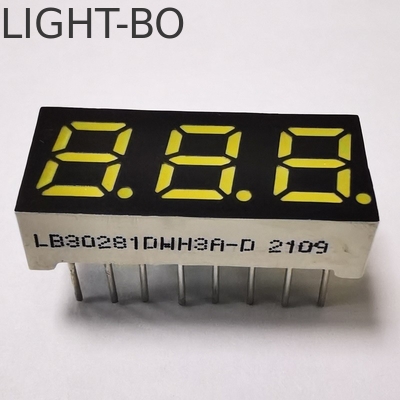

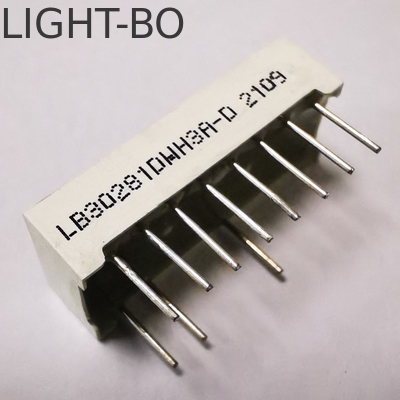

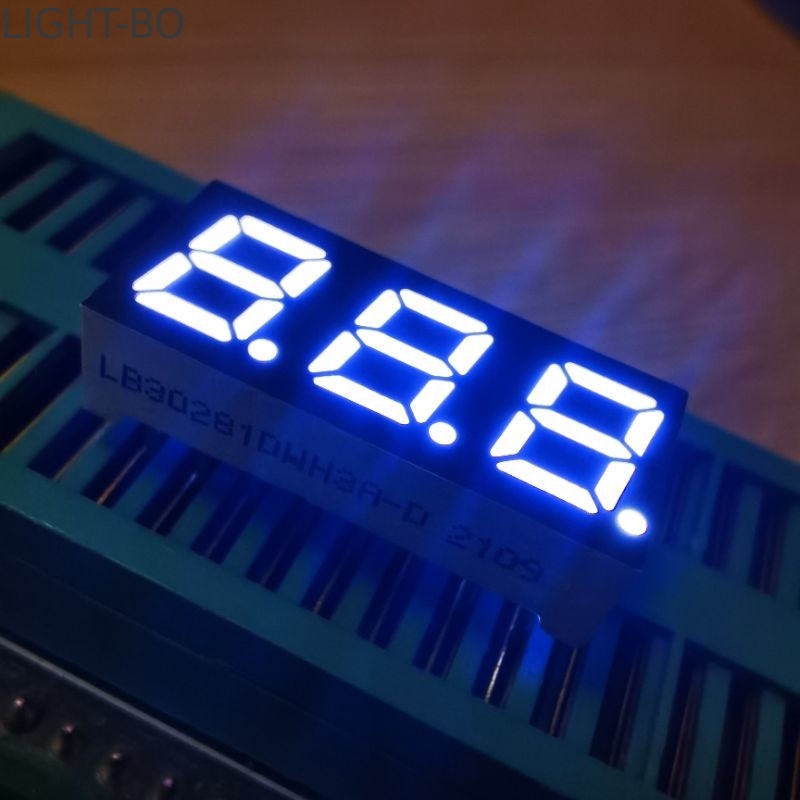

トリプルデジット 0.28インチホワイト 7セグメントLEDディスプレイ

オーディオ機器、家電製品、産業用インジケーターなど、幅広い用途に対応するコンパクトで信頼性の高い数値表示です。0.28インチの文字サイズ、明るい白色照明、堅牢なコモンカソード構成により、低消費電力と超広範な動作温度範囲を維持しながら、明るい環境光下でも一貫した視認性を提供します。

RoHS/REACH規格に準拠し、産業仕様に基づいて製造されており、極端な環境下でも安定した性能を保証し、日常的に使用されるデバイスでの長期使用をサポートします。温度表示、プロセスインジケーター、オーディオ機器のステータス表示など、この3桁ディスプレイは機能性、耐久性、エネルギー効率のバランスが取れています。

主な特徴

コンパクト＆多用途設計

0.28インチ文字サイズ: 視認性を損なうことなく、小型電子機器やスペースの限られたパネルに最適
産業標準フォームファクター: ユニバーサルPCBレイアウトに準拠し、既存の製品設計への統合を簡素化
コモンカソード構成: 標準的なドライバーICおよびマイクロコントローラーとシームレスに連携

過酷な環境での信頼性

超広範な動作温度: 過酷な条件下でも-45℃から80℃まで完璧に機能
安定した性能: 電圧変動や環境ストレスに耐性
長寿命: 高品質LEDチップと耐久性のある構造により24時間365日稼働可能

優れた視認性と効率

明るい白色照明: 高い光度により鮮明な視認性を確保
均一な配光: 各セグメント全体に均一な輝度で、暗い部分を排除
低消費電力・低電流: 最適化された電気設計によりエネルギー使用量を削減

グローバルコンプライアンスと安全性

RoHS/REACH準拠: 国際的な環境および安全基準を満たす
非毒性材料: 環境に配慮した部品により、ユーザーと環境の安全を確保

技術仕様

カテゴリ	パラメータ	仕様
基本設計	ディスプレイタイプ	トリプルデジット 7セグメントLEDディスプレイ
	極性	コモンカソード
	文字サイズ	0.28インチ
	発光色	明るい白色
環境耐性	動作温度	-45℃～80℃
光学性能	光度	高
光学性能	配光	各セグメントに均一に分布
電気効率	消費電力	低
	電流引き込み	非常に低い
	順方向電圧	高光度出力用に最適化
品質とコンプライアンス	主な利点	安定した性能、長寿命、産業標準サイズ
品質とコンプライアンス	コンプライアンス	RoHS準拠、REACH準拠

絶対最大定格 (Ta=25℃)

パラメータ	記号	定格	単位
順方向電流 (ダイスあたり)	Ipm	20	mA
逆電圧 (ダイスあたり)	Vr	5	V
電力消費 (ダイスあたり)	Pm	80	mW
動作温度範囲	Topr	-40～+85	℃
保管温度範囲	Tstg	-40～+85	℃
はんだ付け温度 (≤3秒)	Th	260	℃

電気・光学特性

イエローグリーン (コード: J)

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.4	V
逆電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	30		40	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	569		574	nm

アンバー/イエロー (コード: Y)

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.5	V
逆電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	60		80	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	585		595	nm

オレンジ (コード: F)

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.4	V
逆電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	60		80	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	600		605	nm

スーパーブライトレッド (コード: R)

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.2	V
逆電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	50		60	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	630		635	nm

ウルトラブライトレッド (コード: UR)

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.2	V
逆電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	80		100	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	625		635	nm

ピュアグリーン (コード: G)

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.6		3.2	V
逆電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		180	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	515		525	nm

ウルトラブライトブルー (コード: BH)

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.8		3.2	V
逆電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		140	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	460		465	nm

ウルトラブライトホワイト (コード: WH)

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.8		3.2	V
逆電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		140	mcd
LED色温度	K	If=10mA	5500	20	6800	K
色度座標	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

メーカー情報

Shenzhen Guangzhibao Technology Co., Ltd. (ブランド: Light-Bo) は2006年に設立され、オプトエレクトロニクスLEDディスプレイの研究開発、製造、販売を統合する企業です。ISO 9001:2015品質マネジメントシステム認証を取得しており、15年以上のOEMおよびODM経験があります。

Light Boは、顧客がコストを削減し競争力を強化できるよう、高品質で低コストのカスタマイズソリューションを提供することに尽力してきました。

製品アプリケーション

7セグメントLEDディスプレイ、カスタムLEDディスプレイ、数値LEDディスプレイ、ドットマトリクスLEDディスプレイ。家電製品、温度インジケーター、湿度インジケーター、冷蔵庫コントローラー、サーモスタットインジケーター、冷暖房制御システムなどに広く使用されています。

認証

オフィスと工場概要

会社展示会

配送サービス

よくある質問

Q1: 貿易会社ですか、それともメーカーですか？

A: 当社は20年以上のオプトエレクトロニックLEDディスプレイ経験を持つオリジナルメーカーです。

Q2: 主な製品は何ですか？

A: 主な製品は、7セグメントLEDディスプレイ、SMD LEDディスプレイ、ドットマトリクスLEDディスプレイ、アローLEDディスプレイ、カスタムデザインLEDディスプレイ、LEDライトバー、スルーホールLED、SMD LED、LEDバックライトなどです。

Q3: MOQは何ですか？

A: MOQは1000個です。サンプル注文やMOQ未満の少量注文も受け付けております。

Q4: 注文前に、テスト用のサンプルをいくつか入手できますか？

A: はい。5～10個の無料サンプルを提供できますが、送料はお客様負担となります。

Q5: 納期はどのくらいですか？

A: 納期：約10～20日。注文数量と原材料によります。緊急のご注文で在庫がある場合は、生産計画を調整して7～10日以内に準備できます。

Q6: 支払い条件は何ですか？

A: 銀行振込、T/T、ウェスタンユニオン、少額の場合はペイパルを受け付けております。支払い方法の詳細は交渉可能です。

Q7: FOB価格の見積もりをお願いできますか？

A: はい。EXW、FOB、CIF、DDPのインコタームズに基づいて価格を見積もることができます。

Q8: カタログと価格表を入手するにはどうすればよいですか？

A: はい。メールアドレスをお知らせいただくか、ウェブサイトから直接お問い合わせください。カタログと価格表をお送りします。

Q9: 価格交渉はできますか？

A: はい、大量注文の場合は割引を検討する場合があります。

Q10: 送料はいくらになりますか？

A: 配送品のサイズと配送方法によって異なります。ご要望に応じて送料をお見積もりいたします。

Q11: カスタムデザイン製品を作成できますか？

A: はい、OEMおよびODMサービスが利用可能です。お客様の要件に応じて、サイズ、LEDカラー、機能アイコンをカスタマイズできます。

Q12: デザインを送った場合、私だけのために作成し、他の人には見せないでくれますか？

A: はい、お客様の許可なく表示したり、他人に販売したりすることはありません。

Q13: カスタム製品のサンプルリードタイムはどのくらいですか？

A: サンプルリードタイムは、金型費用と金型図面の承認後、約20～25営業日です。

Q14: 配送方法は？

A: 通常、DHL、FEDEX、UPS、EMS、航空便、船便などで発送いたします。お客様にとって最適な方法を選択することもできます。

Q15: 製品の品質をどのように保証していますか？

A: 当社はISO 9001 QMS認証メーカーであり、20年以上の経験があります。出荷前にすべての製品に対して2回の100％テストを実施しています。
