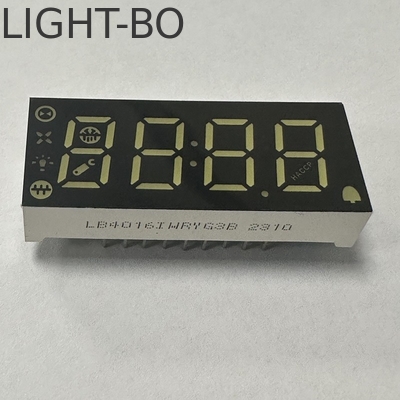

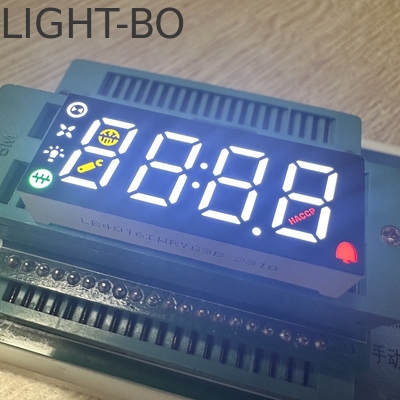

冷蔵庫の制御パネルのための4桁の7セグメントLEDディスプレイ

製品説明

• 主な仕様/特長:

• マルチカラー 3桁 7セグメントLEDディスプレイ

• 文字高さ: 10.9mm (0.43インチ)

• 外形寸法:40*16*8mm

• 極性:コモンカソード

• LEDカラー:超高輝度ホワイト/イエロー/レッド/ピュアグリーン

• イエローセグメントと黒表面、フィルム付き

• 発光色: レッド、ブルー、グリーン、ホワイト、アンバー、イエロー、オレンジ、マルチカラーで利用可能。

•

•

• 絶対最大定格 (Ta=25℃)

  パラメータ	記号	定格	単位
  順方向電流 (各ダイ)	Ipm	20	mA
  逆方向電圧 (各ダイ)	Vr	5	V
  電力消費 (各ダイ)	Pm	80	mW
  動作温度範囲	Topr	-40~+85	℃
  保管温度範囲	Tstg	-40~+85	℃
  はんだ付け温度 (≤3秒)	Th	260	℃

  コード:イエローグリーン - J

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	1.8		2.4	V
  逆方向電圧	Vr	Ir=10uA	5			V
  光度	Iv	If=10mA	30		40	mcd
  半値幅	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	569		574	nm



  コード:アンバー/イエロー -Y

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	1.8		2.5	V
  逆方向電圧	Vr	Ir=10uA	5			V
  光度	Iv	If=10mA	60		80	mcd
  半値幅	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	585		595	nm



  コード:オレンジ -F

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	1.8		2.4	V
  逆方向電圧	Vr	Ir=10uA	5			V
  光度	Iv	If=10mA	60		80	mcd
  半値幅	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	600		605	nm



  コード:スーパーブライトレッド -R

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	1.8		2.2	V
  逆方向電圧	Vr	Ir=10uA	5			V
  光度	Iv	If=10mA	50		60	mcd
  半値幅	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	630		635	nm



  コード:ウルトラブライトレッド -UR

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	1.8		2.2	V
  逆方向電圧	Vr	Ir=10uA	5			V
  光度	Iv	If=10mA	80		100	mcd
  半値幅	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	625		635	nm



  コード:ピュアグリーン -G

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	2.6		3.2	V
  逆方向電圧	Vr	Ir=10uA	5			V
  光度	Iv	If=10mA	120		180	mcd
  半値幅	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	515		525	nm


  コード:ウルトラブライトブルー -BH

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	2.8		3.2	V
  逆方向電圧	Vr	Ir=10uA	5			V
  光度	Iv	If=10mA	120		140	mcd
  半値幅	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	460		465	nm

•

• コード:ウルトラブライトホワイト -WH

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	2.8		3.2	V
  逆方向電圧	Vr	Ir=10uA	5			V
  光度	Iv	If=10mA	120		140	mcd
  LED色温度	K	If=10mA	5500	20	6800	K
  色度座標	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

• 高い光度と信頼性

• 低消費電力

• 低電流

• 安定した性能

• 長寿命

• 容易な組み立て

• IC互換

• 認証: RoHS

•

• 用途:

• -- オーディオ機器または計器パネル;

  -- デジタル表示器の一般的な使用;

  -- マルチメディア製品;

  -- 銀行為替レート表示;

  -- LED時計表示;

  -- ガソリンスタンドの表示およびその他のさまざまな機器/機械の表示エリア。
