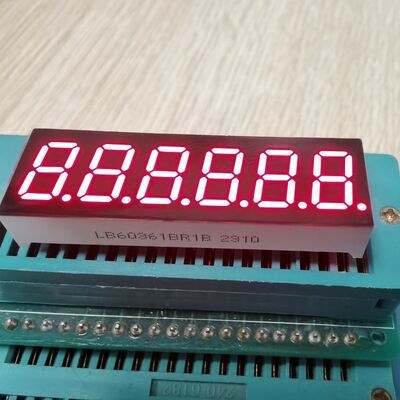

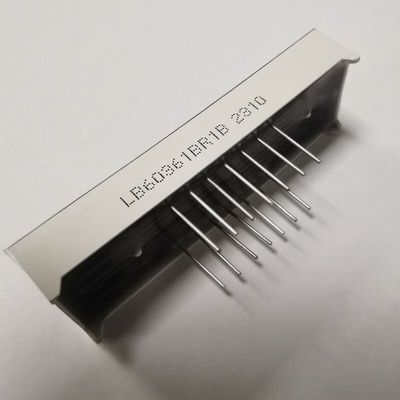

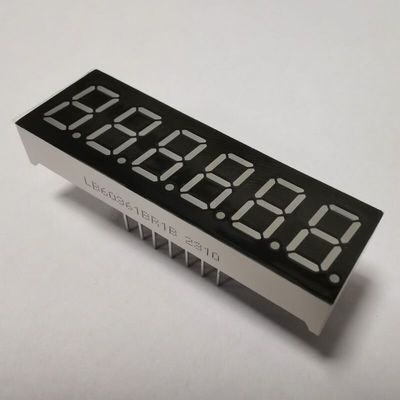

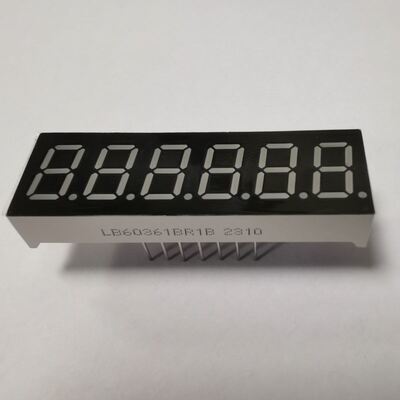

超高輝度赤色 9.2mm 6 桁 7 セグメント LED ディスプレイ共通アノード、デジタル カウントダウン タイマー用

• 桁高: 9.2mm (0.36インチ)
  外形寸法: 43.5 x 14.0 x 7 mm - コンパクトで効率的
  ● コモンアノード設計
  ● 白セグメント、黒表面で最適なコントラストを実現
  ● 波長: 630-635nm
  光度: 50-60MCD (鮮明な視認性)
  順方向電圧: 1.8-2.2V/LED
  ● 順方向電流: 5-10mA/LED
  カスタム発光色: 赤、青、黄緑、純緑、アンバー、オレンジ、黄、白

•
  ● 高い光度と比類なき信頼性
  ● 省エネルギーで低消費電力
  ● 極めて低い電流引き込みで効率向上
  ● 低開発コストで予算に優しいソリューション
  ● 常に安定したパフォーマンスを提供
  ● 均一な連続セグメントで一貫した表示
  ● 長寿命で耐久性とパフォーマンスを保証
  ● 簡単な組み立てで迅速な設置
  ● IC互換でシームレスな統合
  ● 認証: RoHS準拠

  用途: 計器パネル、家電製品、デジタル温度/湿度インジケーターなどに広く使用されています。

•

製品パラメータ

絶対最大定格 (Ta=25℃)

パラメータ	記号	定格	単位
順方向電流 (各ダイス)	Ipm	20	mA
逆方向電圧 (各ダイス)	Vr	5	V
消費電力 (各ダイス)	Pm	80	mW
動作温度範囲	Topr	-40～+85	℃
保管温度範囲	Tstg	-40～+85	℃
はんだ付け温度 (≤3秒)	Th	260	℃

コード: 黄緑 - J

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.4	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	30		40	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	λD	If=10mA	569		574	nm

コード: アンバー/黄 - Y

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.5	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	60		80	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	λD	If=10mA	585		595	nm

コード: オレンジ - F

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.4	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	60		80	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	λD	If=10mA	600		605	nm

コード: 超高輝度赤 - R

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	50		60	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	λD	If=10mA	630		635	nm

コード: 超高輝度赤 - UR

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	80		100	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	λD	If=10mA	625		635	nm

コード: 純緑 - G

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.6		3.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		180	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	λD	If=10mA	515		525	nm

コード: 超高輝度青 - BH

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.8		3.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		140	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	λD	If=10mA	460		465	nm

コード: 超高輝度白 - WH

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.8		3.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		140	mcd
LED色温度	K	If=10mA	5500	20	6800	K
色度座標	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (ブランド: LIGHT-BO) 2006年設立。オプトエレクトロニクスLEDディスプレイの研究開発、製造、販売におけるパイオニア企業。ISO 9001:2015品質マネジメントシステム認証取得。15年以上のOEMおよびODMの専門知識。
LIGHTBOは、高品質で費用対効果の高いカスタムソリューションを提供し、顧客がコストを削減し競争力を高めることを支援することに専念しています。

製品の用途

7セグメントLEDディスプレイ、カスタムLEDディスプレイ、数値LEDディスプレイ、ドットマトリクスLEDディスプレイ。家電製品、温度インジケーター、湿度インジケーター、冷蔵庫コントローラー、サーモスタット、冷暖房制御などに広く利用されています。

認証

オフィスと工場概要

会社展示会

配送サービス

FAQ (よくある質問)

Q1 貿易会社ですか、それともメーカーですか？
A: 当社は20年以上のオプトエレクトロニクスLEDディスプレイの経験を持つオリジナルメーカーです。
Q2 主な製品は何ですか？
A: 主な製品は、7セグメントLEDディスプレイ、SMD LEDディスプレイ、ドットマトリクスLEDディスプレイ、矢印LEDディスプレイ、カスタムデザインLEDディスプレイ、LEDライトバー、スルーホールLED、SMD LED、LEDバックライトなどです。
Q3 MOQは何ですか？
A: MOQは1000個です。サンプル注文や、MOQ未満の数量の小口注文も受け付けています。
Q4 注文前に、テスト用にサンプルを入手できますか？
A: はい。テスト用に5〜10個の無料サンプルを提供できますが、送料はお客様負担となります。
Q5 納期はどのくらいですか？
A: 納期:約10〜20日。注文数量と原材料によります。緊急の注文で、在庫がある場合は、
生産計画を調整して7〜10日以内に準備できます。
Q6 支払い条件は何ですか？
A: 少額の場合は、銀行振込、T/T、ウェスタンユニオン、ペイパルを受け付けています。支払い方法の詳細は交渉可能です。
Q7 FOB価格の見積もりをお願いできますか？
A: はい。インコタームズEXW、FOB、CIF、DDPに基づいて価格を見積もることができます。
Q8 カタログと価格表を入手するにはどうすればよいですか？
A: はい。メールアドレスをお知らせいただくか、ウェブサイトから直接お問い合わせください。カタログと価格表をお送りします。
Q9 価格交渉はできますか？
A: はい。大量注文の場合は割引を検討する場合があります。
Q10 送料はいくらになりますか？
A: 配送品のサイズと配送方法によって異なります。
ご要望に応じて料金を提示します。
Q11 カスタムデザイン製品を作成できますか？
A: はい、OEM & ODMサービスが利用可能です。お客様の要件に応じて、サイズ、LEDカラー、機能アイコンをカスタマイズできます。
Q12 デザインを送った場合、私だけのために作成し、他の人には見せないでくれますか？
A: はい。お客様の許可なく、表示したり、他人に販売したりすることはありません。
Q13 カスタマイズ製品のサンプルリードタイムはどのくらいですか？
A: サンプルリードタイムは、金型費用と金型図面の承認後、約20〜25営業日です。
Q14 配送方法は？
A: 通常、DHL、FEDEX、UPS、EMS、航空便、船便などで商品を発送します。また、お客様にとって最適な他の方法を選択することもできます。
Q15 製品の品質をどのように保証していますか？
A: 当社は20年以上の経験を持つISO 9001 QMS認証メーカーです。出荷前にすべての製品に対して2回の100%テストを実施しています。
