| ブランド名: | LIGHT-BO |

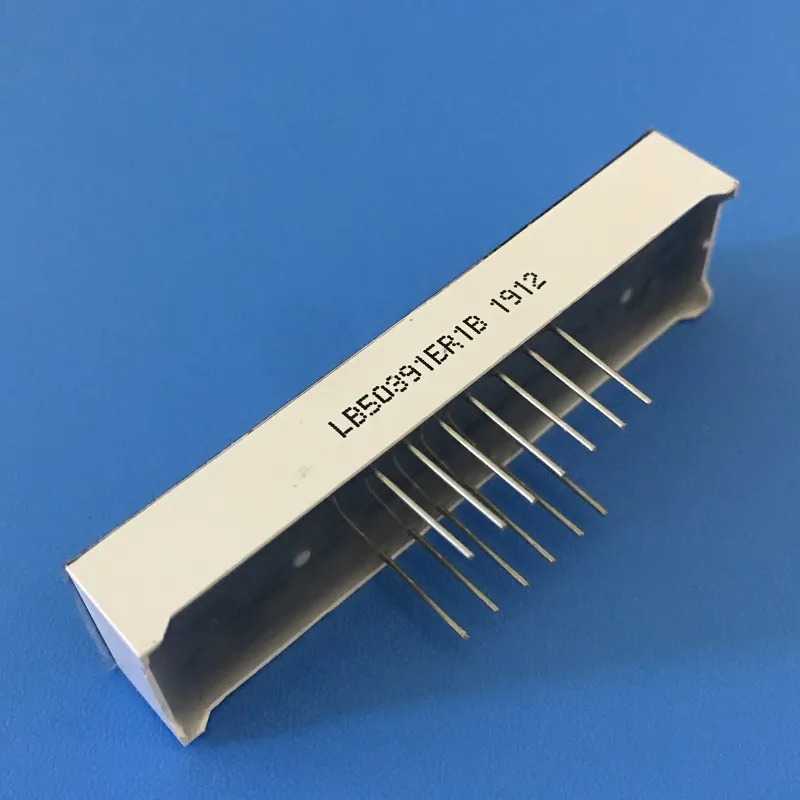

| モデル番号: | LB50391BR1B |
| MOQ: | 1000 |
| 価格: | Negotiate |
| 支払条件: | TT 事前に |
| 供給能力: | 50000PCS/days |

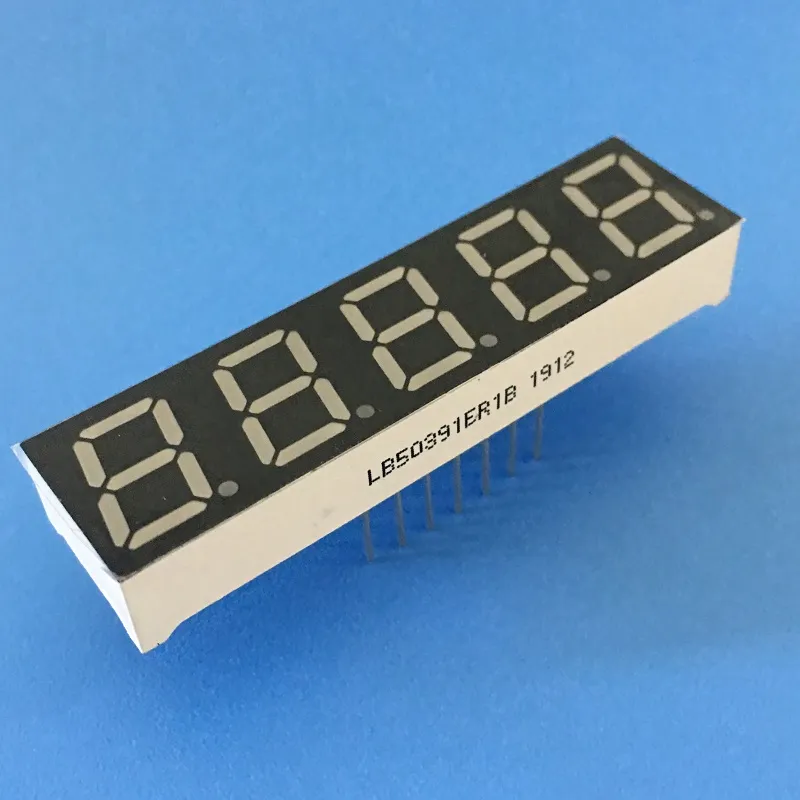

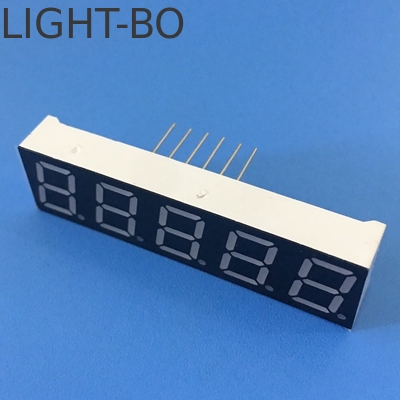

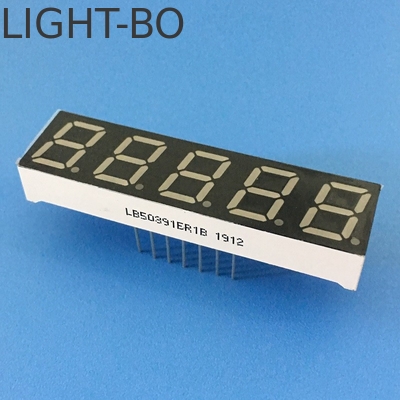

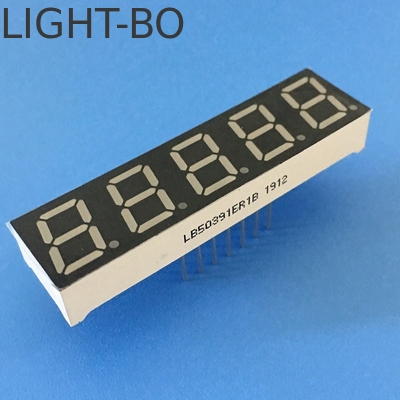

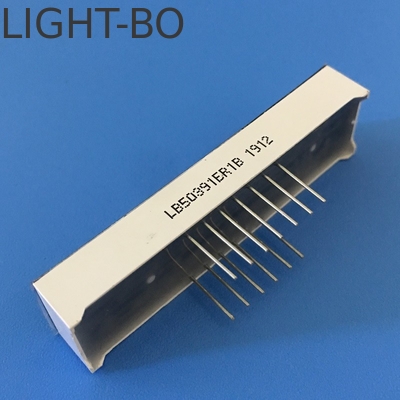

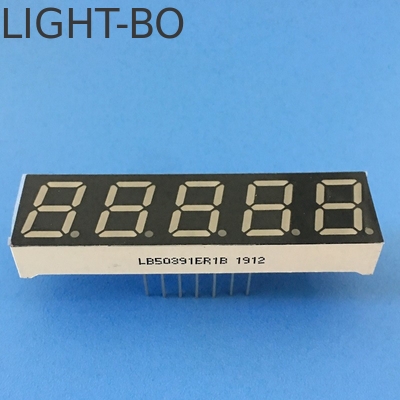

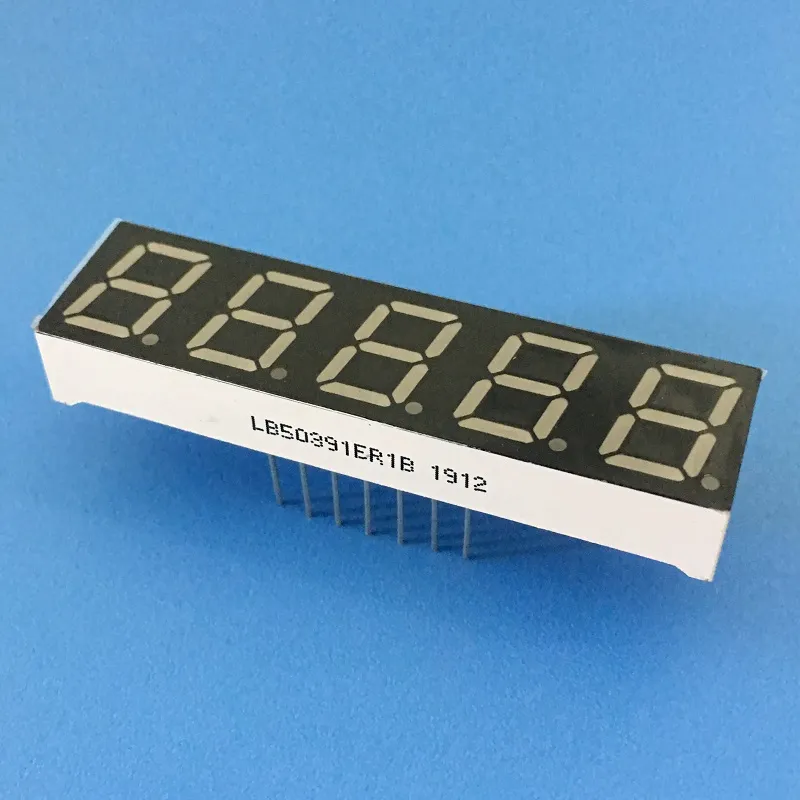

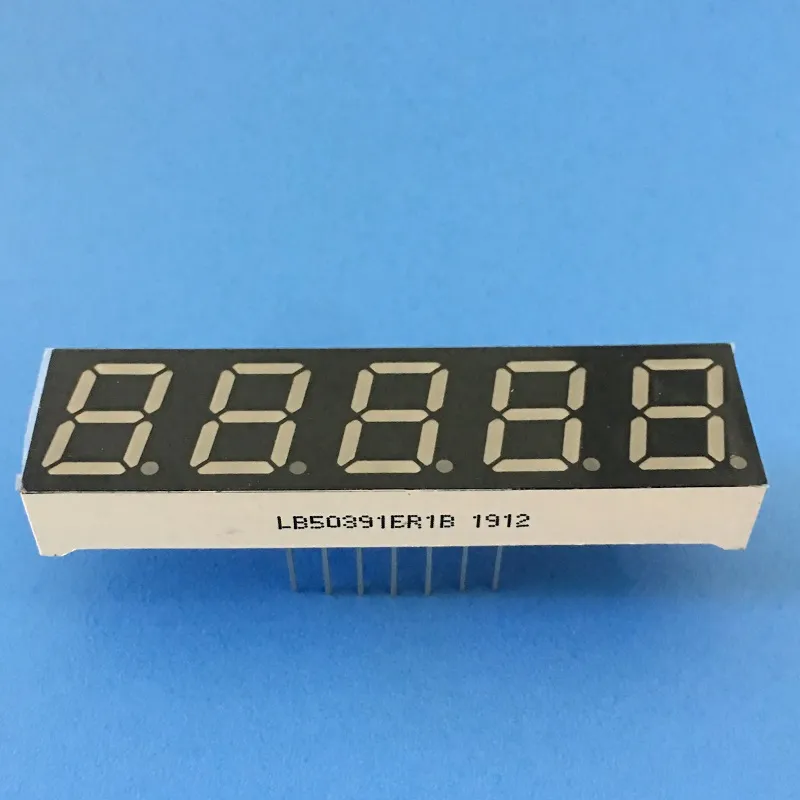

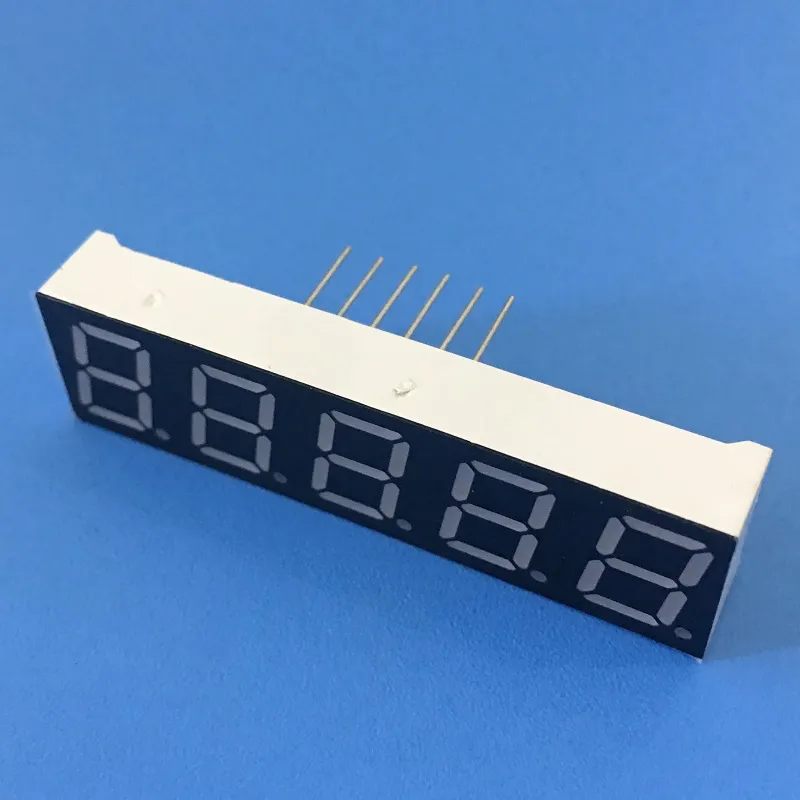

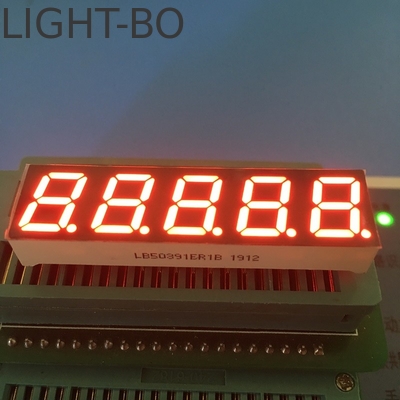

| ディスプレイタイプ | 5桁、0.39インチ7セグメントLED |
| 文字の高さ | 10 mm (0.39インチ) |
| 外形寸法 | 49 x 12.9 x 7.3 mm |
| セグメント/表面の色 | 白色セグメント、黒色表面 |
| 構成 | コモンアノード |
| 発光色 | 超高輝度赤色 |
| 輝度 | 50-60 mcd |
| 順方向電圧（LEDあたり） | 1.8 - 2.2 V |
| 順方向電流（LEDあたり） | 5 - 10 mA |
| 利用可能な色 | 赤、青、黄緑、純緑、アンバー、オレンジ、純白 |
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 輝度 | Iv | If=10mA | 30 | 40 | mcd | |
| 半値幅のスペクトル幅 | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 569 | 574 | nm |
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.5 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 輝度 | Iv | If=10mA | 60 | 80 | mcd | |
| 半値幅のスペクトル幅 | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 585 | 595 | nm |
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 輝度 | Iv | If=10mA | 60 | 80 | mcd | |
| 半値幅のスペクトル幅 | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 600 | 605 | nm |
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 輝度 | Iv | If=10mA | 50 | 60 | mcd | |
| 半値幅のスペクトル幅 | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 630 | 635 | nm |
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 輝度 | Iv | If=10mA | 80 | 100 | mcd | |
| 半値幅のスペクトル幅 | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 625 | 635 | nm |
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 2.6 | 3.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 輝度 | Iv | If=10mA | 120 | 180 | mcd | |
| 半値幅のスペクトル幅 | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 515 | 525 | nm |
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 輝度 | Iv | If=10mA | 120 | 140 | mcd | |
| 半値幅のスペクトル幅 | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 460 | 465 | nm |
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 輝度 | Iv | If=10mA | 120 | 140 | mcd | |
| LED色温度 | K | If=10mA | 5500 | 20 | 6800 | K |
| 色度座標 | X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
| パラメータ | 記号 | 定格 | 単位 |
|---|---|---|---|
| 順方向電流（ダイあたり） | Ipm | 20 | mA |
| 逆電圧（ダイあたり） | Vr | 5 | V |
| 消費電力（ダイあたり） | Pm | 80 | mW |
| 動作温度範囲 | Topr | -40~+85 | ℃ |
| 保管温度範囲 | Tstg | -40~+85 | ℃ |
| はんだ温度（3秒以下） | Th | 260 | ℃ |
