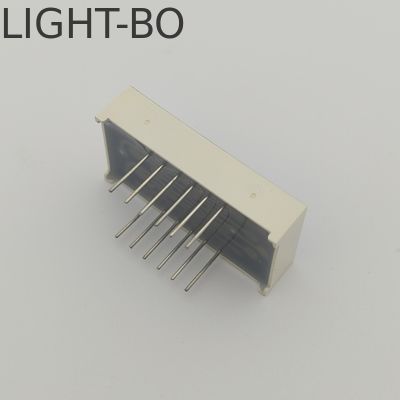

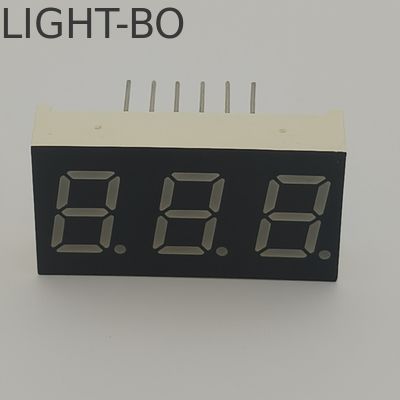

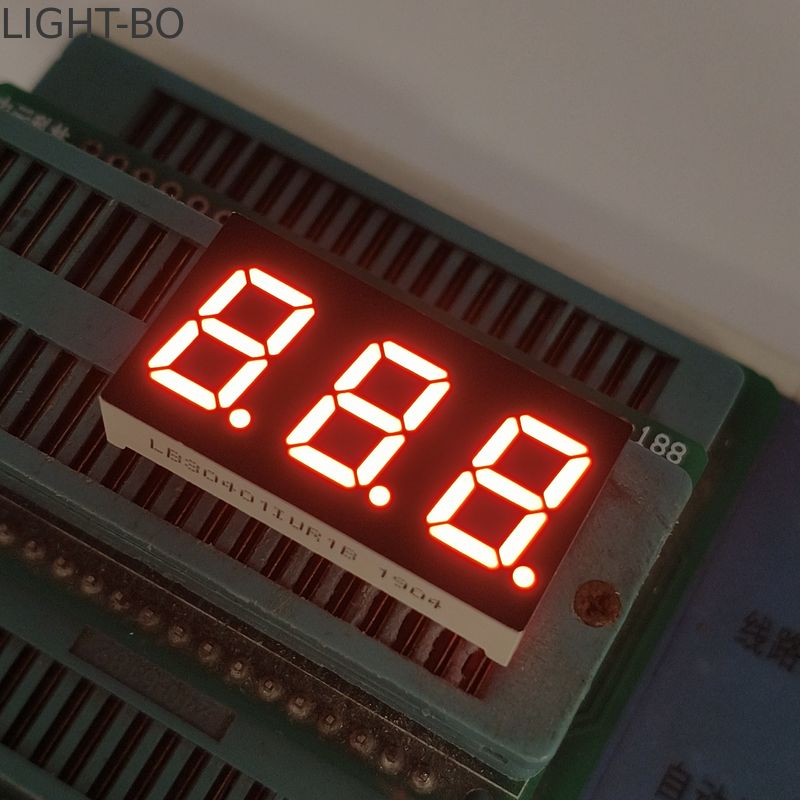

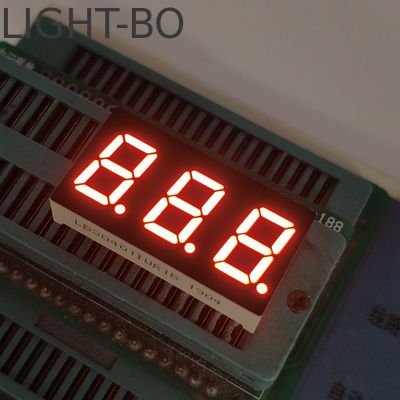

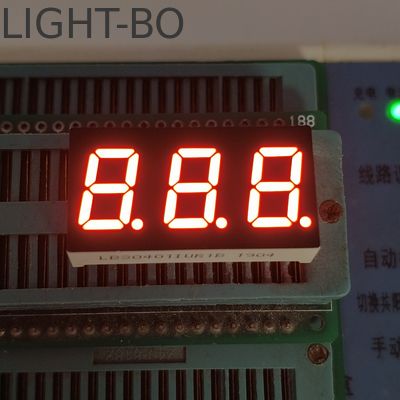

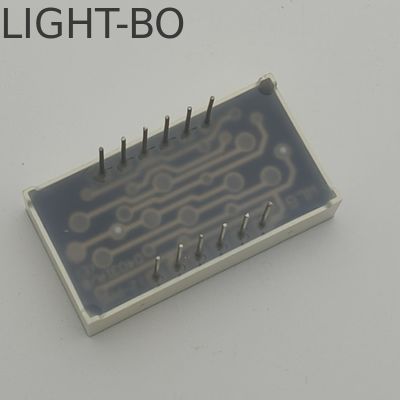

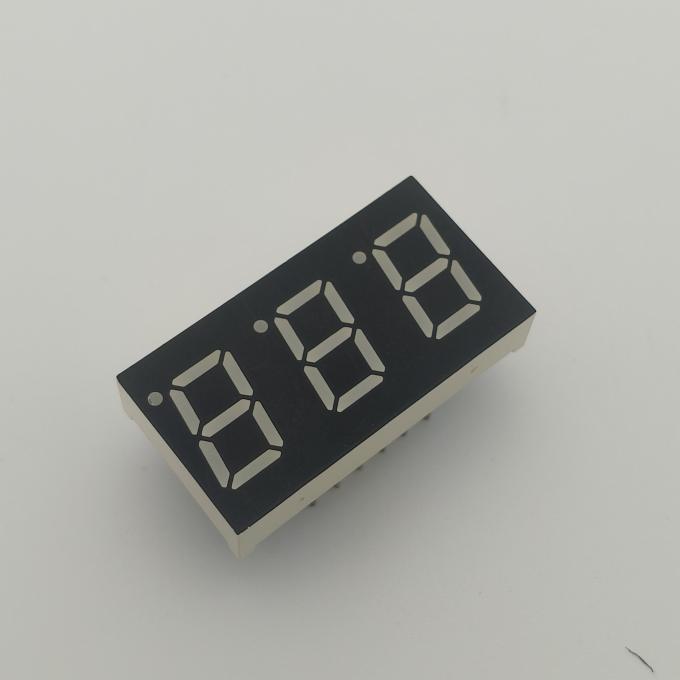

カスタマイズされた超明るい赤7セグメントLEDディスプレイ 三桁の共通カソード

ターゲットアプリケーション

オーディオ＆マルチメディア機器

音量レベルと入力チャンネル用のアンプとプリアンプ

トラック番号と再生時間用のメディアプレーヤーとストリーマー

周波数とプリセット局用のラジオ受信機

計器＆プロセスインジケータ

環境測定用の温度と湿度モニター

生産数と機械状態のプロセスインジケータ

充電レベルと充電状態のバッテリー充電器

一般的なデジタルインジケータ

温度計やデジタルキャリパーなどのポータブル測定ツール

スイッチ、調光器、ステータスインジケータ用のスマートホームデバイス

• 絶対最大定格（Ta=25℃）

  パラメータ	記号	定格	単位
  順方向電流（ダイあたり）	Ipm	20	mA
  逆電圧（ダイあたり）	Vr	5	V
  消費電力（ダイあたり）	Pm	80	mW
  動作温度範囲	Topr	-40~+85	℃
  保管温度範囲	Tstg	-40~+85	℃
  はんだ温度（≦3秒）	Th	260	℃



  コード：イエローグリーン- J

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	1.8		2.4	V
  逆電圧	Vr	Ir=10uA	5			V
  光度	Iv	If=10mA	30		40	mcd
  半値幅のスペクトル	Δλ	If=10mA		20		nm
  波長	Dλ	If=10mA	569		574	nm




  コード：アンバー/イエロー -Y

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	1.8		2.5	V
  逆電圧	Vr	Ir=10uA	5			V
  光度	Iv	If=10mA	60		80	mcd
  半値幅のスペクトル	Δλ	If=10mA		20		nm
  波長	Dλ	If=10mA	585		595	nm




  コード：オレンジ -F

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	1.8		2.4	V
  逆電圧	Vr	Ir=10uA	5			V
  光度	Iv	If=10mA	60		80	mcd
  半値幅のスペクトル	Δλ	If=10mA		20		nm
  波長	Dλ	If=10mA	600		605	nm




  コード：超高輝度赤色 -R

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	1.8		2.2	V
  逆電圧	Vr	Ir=10uA	5			V
  光度	Iv	If=10mA	50		60	mcd
  半値幅のスペクトル	Δλ	If=10mA		20		nm
  波長	Dλ	If=10mA	630		635	nm




  コード：超高輝度赤色 -UR

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	1.8		2.2	V
  逆電圧	Vr	Ir=10uA	5			V
  光度	Iv	If=10mA	80		100	mcd
  半値幅のスペクトル	Δλ	If=10mA		20		nm
  波長	Dλ	If=10mA	625		635	nm




  コード：ピュアグリーン -G

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	2.6		3.2	V
  逆電圧	Vr	Ir=10uA	5			V
  光度	Iv	If=10mA	120		180	mcd
  半値幅のスペクトル	Δλ	If=10mA		20		nm
  波長	Dλ	If=10mA	515		525	nm


  コード：超高輝度ブルー -BH

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	2.8		3.2	V
  逆電圧	Vr	Ir=10uA	5			V
  光度	Iv	If=10mA	120		140	mcd
  半値幅のスペクトル	Δλ	If=10mA		20		nm
  波長	Dλ	If=10mA	460		465	nm

•


• コード：超高輝度ホワイト -WH

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	2.8		3.2	V
  逆電圧	Vr	Ir=10uA	5			V
  光度	Iv	If=10mA	120		140	mcd
  LED色温度	K	If=10mA	5500	20	6800	K
  色度座標	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

•


    SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD.（ブランド：LIGHT-BO）2006年設立、光電子LEDディスプレイの研究開発、製造、販売を統合する会社。ISO 9001 2015品質マネジメントシステム認証取得企業。  15年以上のOEMおよびODMの経験があります。
    LIGHTBO は、高品質で低コストのカスタマイズされたソリューションを提供し、お客様のコスト削減と競争力強化を支援することに尽力しています。


7セグメントLEDディスプレイ、カスタマイズLEDディスプレイ、数字LEDディスプレイ、ドットマトリクスLEDディスプレイ、 家電製品、温度インジケータ、湿度インジケータ、冷蔵庫コントローラー、サーモスタットインジケータ、暖房および冷房制御などに広く使用されています


FAQ（よくある質問）
Q1 あなたは商社ですか、それともメーカーですか
A：当社は、光電子LEDディスプレイで20年以上の経験を持つオリジナルメーカーです。
Q2 主な製品は何ですか
A：主な製品には、7セグメントLEDディスプレイ、SMD LEDディスプレイ、ドットマトリクスLEDディスプレイ、アローLEDディスプレイ、カスタムデザインLEDディスプレイ、LEDライトバー、スルーホールLED、SMD LED、LEDバックライトなどがあります。
Q3 MOQは何ですか
A：当社のMOQは1000個です。サンプル注文や、MOQ未満の少量注文も受け付けています。
Q4 注文する前に、テスト用のサンプルを入手できますか
A：はい。テスト用に5〜10個の無料サンプルを提供できますが、送料はお客様のご負担となります。
Q5 納期はどのくらいですか
A：納期：約10〜20日。注文数量と原材料によります。緊急の注文があり、在庫に原材料がある場合、
7〜10日以内に準備できるように、生産計画を調整できます。
Q6 支払い条件は何ですか
A：銀行振込、T/T、Western Union、Paypal（少額）を受け付けています。支払い方法の詳細は交渉可能です。
Q7 FOB価格を教えてもらえますか
A：はい。インコタームズEXW、FOB、CIF、DDPに基づいて価格を見積もることができます。
Q8 カタログと価格表はどのように入手できますか
A：はい。メールアドレスをお知らせいただくか、ウェブサイトから直接お問い合わせください。カタログと価格表をお送りします。
Q9 価格交渉はできますか
A：はい、大量注文の場合は割引を検討する場合があります。
Q10  送料はいくらですか
A：発送物のサイズと発送方法によって異なります。
ご要望に応じて料金をご提示いたします。
Q11 カスタムデザインの製品はできますか
A：はい、 OEM&ODMサービスをご利用いただけます。お客様の要件に応じて、サイズ、LEDの色、機能アイコンをカスタマイズできます。
Q12 デザインを送った場合、自分だけのために作成し、他の人には公開しないことはできますか
A：はい、 お客様の許可なしに、他の人に公開したり販売したりすることはありません。
Q13 カスタマイズ製品のサンプルのリードタイムはどのくらいですか
A：サンプルのリードタイムは、金型費用と金型図面の承認をお客様から受け取ってから約20〜25営業日です。
Q14  配送方法は何ですか
A：通常、DHL、FEDEX、UPS、EMS、BY AIR、BY SEAなどで商品を発送します。また、お客様に最適な他の方法を選択することもできます。
Q15 製品の品質をどのように保証しますか
A：当社は、20年以上の経験を持つISO 9001 QMS認証取得メーカーです。出荷前にすべての製品に対して2回の100％テストを実施しています。
