共通アンード7セグメントLEDディスプレイ 双桁 14.2mm 白色

デュアルセグメント7セグメントLEDディスプレイ – 14.2mm (0.56インチ)、ホワイト、コモンアノード、家電・コントローラー用


製品概要
このデュアルセグメント7セグメントLEDディスプレイは、コンパクトなデバイスでのクリアで信頼性の高い数値表示のために設計されています。14.2mm (0.56インチ) の文字高、スリムな外形寸法 (25×19×8mm)、鮮やかな白色発光が特徴です。コモンアノード構成で回路統合が容易であり、「黄色のセグメント＋黒い表面」の高コントラストデザインにより、明るい環境でも暗い環境でも（キッチンカウンター、計器パネル）シャープな視認性を確保します。性能と耐久性のために構築されており、高い光度、均一な連続セグメント、高速な放熱性を実現しています。これは、温度コントローラーや家電パネルなど、24時間年中無休で動作するデバイスにとって重要です。サイズ、構成の完全なカスタマイズが可能で、RoHS準拠しており、標準的なICドライバーと組み合わせて簡単に組み立てることができます。温度モニター、デジタルインジケーター、産業用計器パネルに汎用性の高いソリューションを提供します。

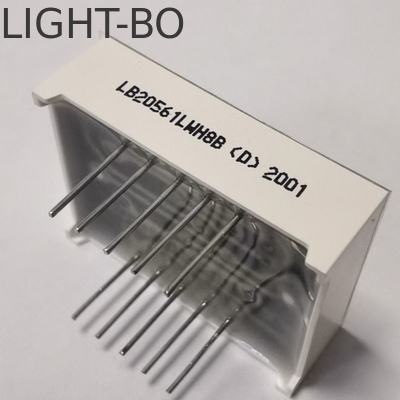

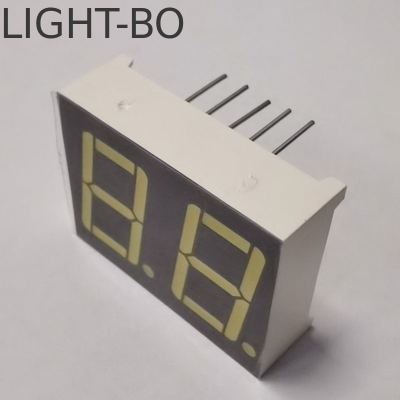

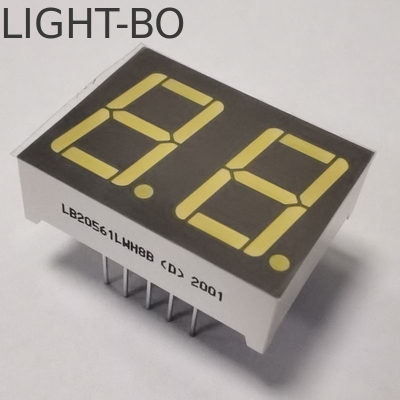

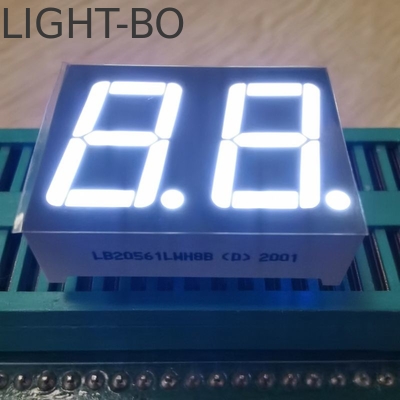

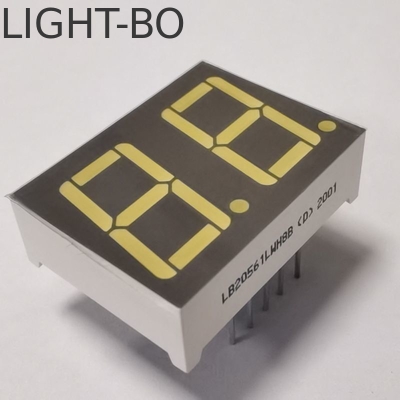

製品画像

詳細画像

コア製品の特徴
1. 高コントラストとターゲットを絞った視認性
黄色のセグメント + 黒い表面: この大胆な色の組み合わせは、周囲光の反射 (キッチン、ラボ、産業空間で一般的) を排除し、数字 (0-9、および正確なための小数点) がシャープに際立つようにします。これは、温度コントローラーや家電タイマーなどのアプリケーションで重要です。単一の数字を誤って読むと、操作エラー (食品の過熱、不正確な温度設定) につながる可能性があります。
高い光度 + 広い視野角 (X/Y: 0.29-0.31): 白色発光は、すべてのセグメントに明るく一貫した光を提供し、広い視野角は、オフセンター位置からの読みやすさを保証します (冷蔵庫の温度を横から確認するユーザー、またはワークスペースの向こうから計器パネルを監視する技術者)。「死角」がないため、すべてのユーザーにとって包括的な使いやすさが保証されます。
2. 耐久性と熱安定性
高速な放熱性: 熱効率の高い素材 (封止材、基板) で設計されており、密閉されたデバイス (電気オーブン制御、密閉計器筐体) での過熱を防ぎます。閉じ込められた熱によるセグメントのフェード、ちらつき、または永久的な損傷を回避し、暖かい動作条件下 (家電モーターや産業機械の近く) でも安定した性能を保証します。
均一な連続セグメント: 光は両方の桁とすべての7つのセグメントに均一に分散され、「暗いスポット」や色あせたエッジを排除します。この一貫性により、複雑な数字の完全な読みやすさが保証され、似たような数字間の混乱を防ぎます。
3. 簡単な統合とカスタマイズ
コモンアノード極性: ほとんどの7セグメントドライバーの標準的な回路設計と一致し、カスタム電圧反転の必要がありません。メーカーのPCB設計を簡素化し、研究開発時間を短縮し、既存のデバイスレイアウトとの互換性を保証します (古い温度コントローラーパネルのアップグレード)。
IC互換 & 簡単な組み立て:市販のICドライバーとシームレスに動作し、プラグアンドプレイ統合を可能にします。コンパクトな25×19×8mmのフォームファクターは、PCBへの直接取り付けや標準ソケットとの互換性をサポートします。複数のコンポーネントがある高密度計器パネルでも同様です。自動組み立てに適した設計により、大量注文の製造不良を削減します。
カスタマイズ可能な構成: 調整されたセグメント間隔、変更されたピンレイアウト、または代替色など、独自のデバイスニーズに合わせたカスタムデザインを受け入れます。独自の筐体や美的要件を持つブランドに最適です (高級家電、特殊産業ツール)。
4. 法規制準拠と長期信頼性
RoHS準拠: 規制物質 (鉛、水銀、カドミウム) を含まず、家電製品および産業機器の世界的な規制に準拠しています。EU、北米、アジアなどの主要市場への輸出資格を保証し、環境に優しい製品イニシアチブ (省エネ家電) に沿っています。
安定した性能と長寿命: 高品質のLEDチップと堅牢な封止材で構築されており、電圧変動 (家庭用/産業用電源回路で一般的) や機械的振動 (工場計器パネル) に耐えます。50,000時間以上の連続動作 (24時間年中無休で5年以上) をサポートし、メンテナンスダウンタイムと交換コストを削減します。
ターゲットアプリケーション
消費者、商業、産業分野のコンパクトで数値中心のデバイスに最適化されています:
温度コントローラー: 部屋のサーモスタット、産業用加熱/冷却システム、冷蔵ショーケース、または低温調理器。
家電: 電子レンジ、IHクッキングヒーター、電気温水器、またはコーヒーメーカー。
計器パネル: 産業用ゲージ、試験装置、またはフィットネス機器。
デジタルインジケーター: ポータブル温度計/湿度計、バッテリー充電器、または電子スケール。


絶対最大定格 (Ta=25℃)

コード:イエローグリーン- J

コード:アンバー/イエロー -Y

コード:オレンジ -F

コード:スーパーブライトレッド -R

コード:ウルトラブライトレッド -UR

コード:ピュアグリーン -G

コード:ウルトラブライトブルー -BH

コード:ウルトラブライトホワイト -WH

    Shenzhen Guangzhibao Technology Co., Ltd. (ブランド: Light-Bo) 2006年設立、オプトエレクトロニクスLEDディスプレイの研究開発、製造、販売を統合する企業。ISO 9001 2015品質マネジメントシステム認証企業。15年以上のOEMおよびODM経験。
    Light Bo は、顧客がコストを削減し競争力を強化するのを支援するために、高品質で低コストのカスタマイズソリューションを提供することにコミットしてきました。

    7セグメントLEDディスプレイ、カスタムLEDディスプレイ、数値LEDディスプレイ、ドットマトリクスLEDディスプレイ、家電、温度インジケーター、湿度インジケーター、冷蔵庫コントローラー、サーモスタットインジケーター、加熱および冷却制御などに広く使用されています。
