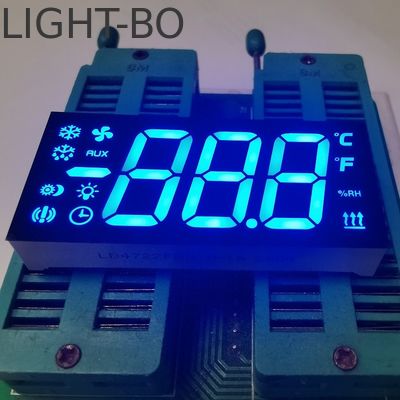

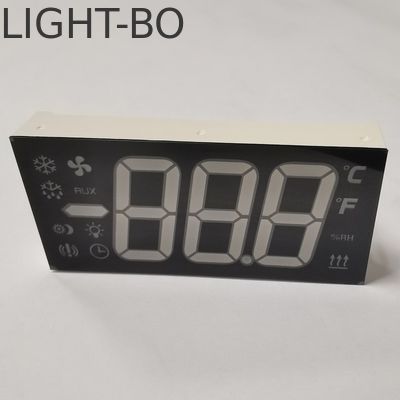

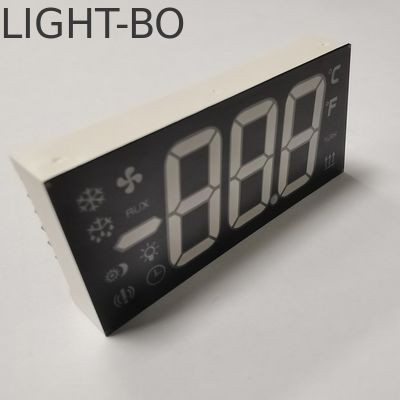

カスタム3桁7セグメント LEDディスプレイ 超ブルー 冷蔵庫コントローラ用の共通アンード

製品説明

超明るい青色 三桁7セグメント LEDディスプレイ 冷蔵庫コントローラ用の共通アンード

• 文字の高さ: 17mm (0.67インチ)

• 外の寸法: 47 x 22 x 8 mm

• 極性:共通アンード

• 放射色:超明るい青

• 波長:460-465

• 照明強度: 80~100mcd

• 前向きの電圧: 2.8-3.3V/LED

• 前向き電流: 5-10mA/LED

• 発光色:赤,青,緑,白,アンバー,黄色,オレンジ,多色

色:純緑色

• パラメータ	シンボル	条件	ミニ	タイプ	マックス	ユニット
  前向きの電圧	Vf	If=20mA	2.5		3.0	V
  逆電圧	ロープ	Ir=10uA		5		V
  光の強さ	IV について	If=20mA	120		160	マクド
  半分の価値を持つスペクトル	λ	If=20mA		20		nm
  波長	Dλ	If=20mA	515		525	nm

• コード:黄緑-J/JU

• パラメータ	シンボル	条件	ミニ	タイプ	マックス	ユニット
  前向きの電圧	Vf	If=10mA	1.8		2.4	V
  逆電圧	ロープ	Ir=10uA	5			V
  光の強さ	IV について	If=10mA	30		40	マクド
  半分の価値を持つスペクトル	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	569		573	nm

• コード:アンバー/イエロー -Y

• パラメータ	シンボル	条件	ミニ	タイプ	マックス	ユニット
  前向きの電圧	Vf	If=10mA	1.8		2.4	V
  逆電圧	ロープ	Ir=10uA	5			V
  光の強さ	IV について	If=10mA	50		60	マクド
  半分の価値を持つスペクトル	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	585		595	nm

• コード:オレンジ -F

• パラメータ	シンボル	条件	ミニ	タイプ	マックス	ユニット
  前向きの電圧	Vf	If=10mA	1.8		2.4	V
  逆電圧	ロープ	Ir=10uA	5			V
  光の強さ	IV について	If=10mA	50		60	マクド
  半分の価値を持つスペクトル	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	600		605	nm

• コード:超鮮やかな赤 -R

• パラメータ	シンボル	条件	ミニ	タイプ	マックス	ユニット
  前向きの電圧	Vf	If=10mA	1.8		2.2	V
  逆電圧	ロープ	Ir=10uA	5			V
  光の強さ	IV について	If=10mA	50		60	マクド
  半分の価値を持つスペクトル	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	630		635	nm

• コード:超鮮やかな赤 -UR

• パラメータ	シンボル	条件	ミニ	タイプ	マックス	ユニット
  前向きの電圧	Vf	If=10mA	1.8		2.2	V
  逆電圧	ロープ	Ir=10uA	5			V
  光の強さ	IV について	If=10mA	90		100	マクド
  半分の価値を持つスペクトル	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	620		625	nm

• コード:超明るい青 -BH

• パラメータ	シンボル	条件	ミニ	タイプ	マックス	ユニット
  前向きの電圧	Vf	If=10mA	2.6		3.0	V
  逆電圧	ロープ	Ir=10uA	5			V
  光の強さ	IV について	If=10mA	100		120	マクド
  半分の価値を持つスペクトル	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	460		470	nm




• 絶対最大濃度 (Ta=25°C)

• パラメータ	シンボル	格付け	ユニット
  前向きの電流 (ダースごとに)	Ipm	20	mA
  逆電圧 (ダースごとに)	ロープ	5	V
  パワーディシペーション (ダース)	Pm	80	mW
  動作温度範囲	トップ	-40~+120	°C
  貯蔵温度範囲	Tstg	-40~+120	°C
  溶接温度 (3秒)	ほら	260	°C

セグメントLEDディスプレイの適用

エレベーターの位置指示器,エレベーターの床指示器,ディスプレイ画面,移動標識,メッセージ

板や家電など
