| ブランド名: | LIGHT-BO |
| モデル番号: | LB10391BR0A |
| MOQ: | 1000 |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタン・ユニオン |
| 供給能力: | 日あたり5万個 |

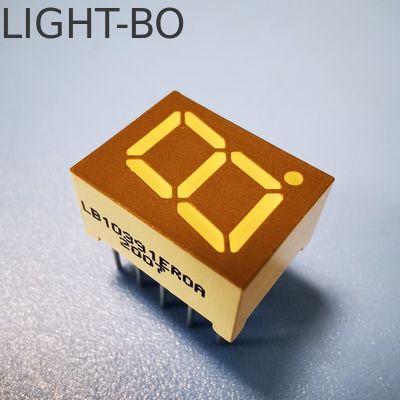

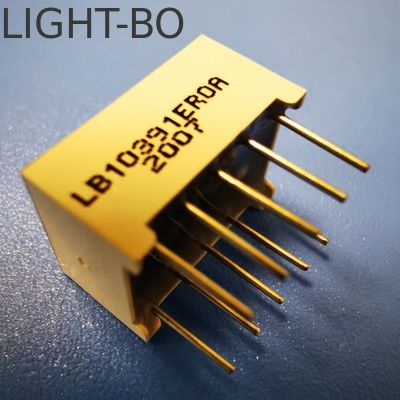

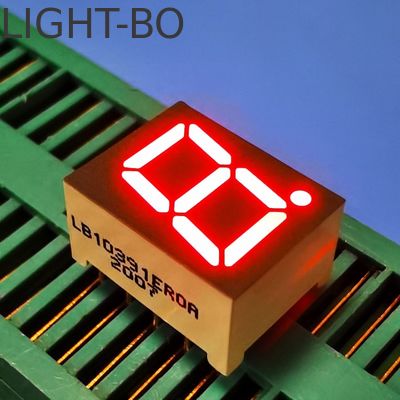

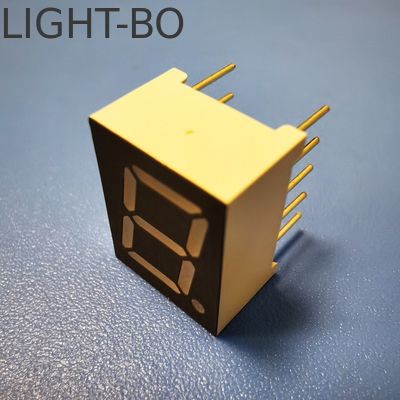

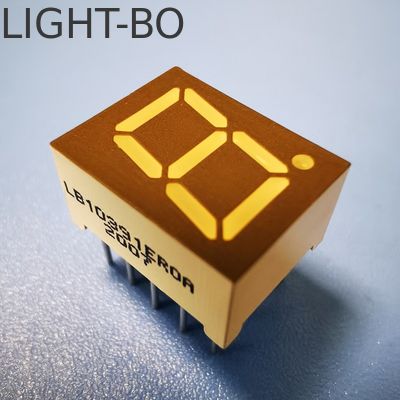

コモンカソード超高輝度赤色LEDディスプレイ シングルディジット 0.39インチ 7セグメント 計器パネル用
製品の説明:
パッケージ寸法:10*13*7mm
文字の高さ:9.9mm(0.39インチ)
極性:コモンカソード
色:超高輝度赤色
表面色:黒/グレー
波長:630-635nm
光度:50-60mcd/ダイス
順方向電圧:1.8-2.2V/led
発光色:赤、青、黄緑、純緑、白、アンバー、オレンジ、黄色
絶対最大定格(Ta=25ºC)
| パラメータ | 記号 | 定格 | 単位 |
| 順方向電流(ダイスあたり) | Ipm | 20 | mA |
| 逆電圧(ダイスあたり) | Vr | 5 | V |
| 消費電力(ダイスあたり) | Pm | 80 | mW |
| 動作温度範囲 | Topr | -40~+85 | ºC |
| 保管温度範囲 | Tstg | -40~+85 | ºC |
| はんだ温度(≤3秒) | Th | 260 | ºC |
コード:黄緑 - J
| パラメータ | 記号 | 条件 | 最小 | typ | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 30 | 40 | mcd | |
| 半値幅のスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 569 | 574 | nm |
コード:アンバー/イエロー - Y
| パラメータ | 記号 | 条件 | 最小 | typ | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.5 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 60 | 80 | mcd | |
| 半値幅のスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 585 | 595 | nm |
コード:オレンジ - F
| パラメータ | 記号 | 条件 | 最小 | typ | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 60 | 80 | mcd | |
| 半値幅のスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 600 | 605 | nm |
コード:超高輝度赤色 - R
| パラメータ | 記号 | 条件 | 最小 | typ | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 50 | 60 | mcd | |
| 半値幅のスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 630 | 635 | nm |
コード:超高輝度赤色 - UR
| パラメータ | 記号 | 条件 | 最小 | typ | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 80 | 100 | mcd | |
| 半値幅のスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 625 | 635 | nm |
コード:純緑 - G
| パラメータ | 記号 | 条件 | 最小 | typ | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 2.6 | 3.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 120 | 180 | mcd | |
| 半値幅のスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 515 | 525 | nm |
コード:超高輝度青色 - BH
| パラメータ | 記号 | 条件 | 最小 | typ | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 120 | 140 | mcd | |
| 半値幅のスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 460 | 465 | nm |
コード:超高輝度白色 - WH
| パラメータ | 記号 | 条件 | 最小 | typ | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 120 | 140 | mcd | |
| LED色温度 | K | If=10mA | 5500 | 20 | 6800 | K |
| 色度座標 | X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
