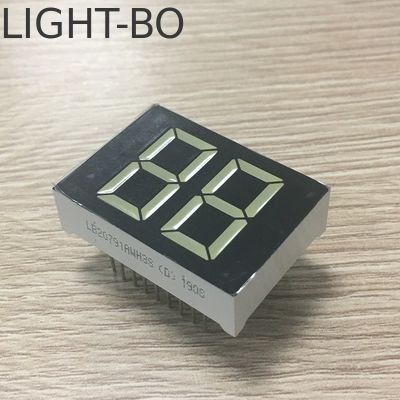

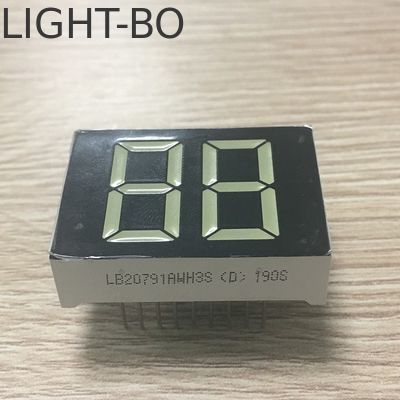

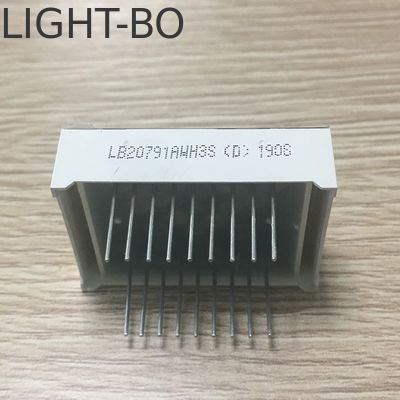

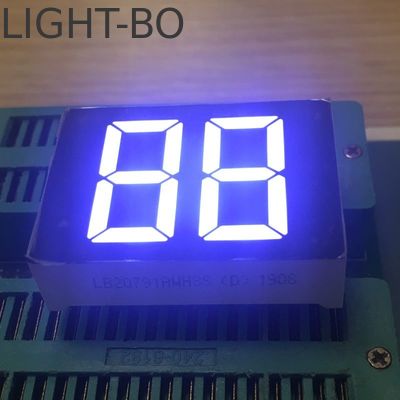

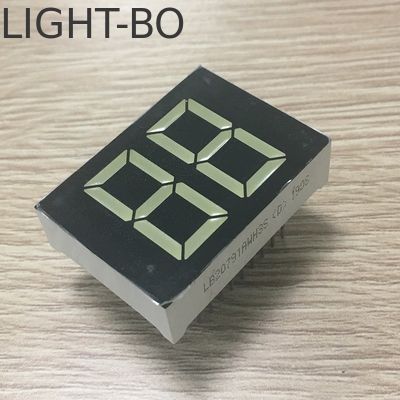

デジタル給湯器用コモンカソード20mm白色2桁7セグメントLEDディスプレイ

超高輝度赤色コモンアノード20mm白色2桁7セグメントLEDディスプレイ

• カスタマイズされた2桁7セグメントLEDディスプレイ

• 外形寸法：35.8*25.8*10mm

• 桁の高さ：20mm（0.79インチ）

• 極性：コモンアノード

• 黄色のセグメント、黒い表面

• 発光色：超高輝度白色

• X / Y：0.29-0.31

• 輝度：120-140mcd

• 順方向電圧：2.8-3.2V/led

• 順方向電流：5-10mA/led


• 高輝度

• 低消費電力

• 非常に低い電流

• 安定した性能

• 広い視野角

• 連続した均一なセグメント

• 長寿命

• 高速放熱

• IC互換

• 簡単な組み立て

• RoHS準拠

• 絶対最大定格（Ta = 25℃）

• パラメータ	記号	定格	単位
  順方向電流（ダイあたり）	Ipm	20	mA
  逆電圧（ダイあたり）	Vr	5	V
  消費電力（ダイあたり）	Pm	80	mW
  動作温度範囲	Topr	-40〜+85	℃
  保管温度範囲	Tstg	-40〜+85	℃
  はんだ温度（≦3秒）	Th	260	℃




  コード：黄緑-J

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If = 10mA	1.8		2.4	V
  逆電圧	Vr	Ir = 10uA	5			V
  輝度	Iv	If = 10mA	30		40	mcd
  半値幅のスペクトル	Δλ	If = 10mA		20		nm
  波長	Dλ	If = 10mA	569		574	nm




  コード：アンバー/イエロー-Y

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If = 10mA	1.8		2.5	V
  逆電圧	Vr	Ir = 10uA	5			V
  輝度	Iv	If = 10mA	60		80	mcd
  半値幅のスペクトル	Δλ	If = 10mA		20		nm
  波長	Dλ	If = 10mA	585		595	nm




  コード：オレンジ-F

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If = 10mA	1.8		2.4	V
  逆電圧	Vr	Ir = 10uA	5			V
  輝度	Iv	If = 10mA	60		80	mcd
  半値幅のスペクトル	Δλ	If = 10mA		20		nm
  波長	Dλ	If = 10mA	600		605	nm




  コード：超高輝度赤色-R

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If = 10mA	1.8		2.2	V
  逆電圧	Vr	Ir = 10uA	5			V
  輝度	Iv	If = 10mA	50		60	mcd
  半値幅のスペクトル	Δλ	If = 10mA		20		nm
  波長	Dλ	If = 10mA	630		635	nm




  コード：超高輝度赤色-UR

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If = 10mA	1.8		2.2	V
  逆電圧	Vr	Ir = 10uA	5			V
  輝度	Iv	If = 10mA	80		100	mcd
  半値幅のスペクトル	Δλ	If = 10mA		20		nm
  波長	Dλ	If = 10mA	625		635	nm




  コード：ピュアグリーン-G

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If = 10mA	2.6		3.2	V
  逆電圧	Vr	Ir = 10uA	5			V
  輝度	Iv	If = 10mA	120		180	mcd
  半値幅のスペクトル	Δλ	If = 10mA		20		nm
  波長	Dλ	If = 10mA	515		525	nm




  コード：超高輝度ブルー-BH

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If = 10mA	2.8		3.2	V
  逆電圧	Vr	Ir = 10uA	5			V
  輝度	Iv	If = 10mA	120		140	mcd
  半値幅のスペクトル	Δλ	If = 10mA		20		nm
  波長	Dλ	If = 10mA	460		465	nm




  コード：超高輝度白色-WH

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If = 10mA	2.8		3.2	V
  逆電圧	Vr	Ir = 10uA	5			V
  輝度	Iv	If = 10mA	120		140	mcd
  LED色温度	K	If = 10mA	5500	20	6800	K
  色度座標	X/Y	If = 10mA	0.29,0.32		0.30,0.33	nm

          用途：
         温度コントローラーやデジタルインジケーター、家電製品、計器パネルなどに広く使用されています。

7セグメントLEDディスプレイ、カスタマイズされたLEDディスプレイ、数値LEDディスプレイ、ドットマトリックスLEDディスプレイ、 家電製品、温度インジケーター、湿度インジケーター、冷蔵庫コントローラー、サーモスタットインジケーター、暖房および冷房制御などに広く使用されています


FAQ（よくある質問）

Q1 あなたは商社ですか、それともメーカーですか？
A：当社は、20年以上の経験を持つ、オプトエレクトロニクスLEDディスプレイのオリジナルメーカーです。
Q2 主な製品は何ですか？
A：主な製品には、7セグメントLEDディスプレイ、SMD LEDディスプレイ、ドットマトリックスLEDディスプレイ、矢印LEDディスプレイ、カスタムデザインLEDディスプレイ、LEDライトバー、スルーホールLED、SMD LED、LEDバックライトなどがあります。
Q3 MOQは何ですか？
A：MOQは1000個です。サンプル注文やMOQ未満の少量注文も受け付けています。
Q4 注文する前に、テスト用のサンプルを入手できますか？
A：はい。テスト用に5〜10個の無料サンプルを提供できますが、送料はお客様のご負担となります。
Q5 納期はどのくらいですか？
A：納期：約10〜20日。注文数量と原材料によります。緊急の注文があり、在庫に原材料がある場合は、
7〜10日以内に準備できるように、生産計画を調整できます。
Q6 支払い条件は何ですか？
A：銀行振込、T/T、Western Union、Paypal（少額）を受け付けています。支払い方法の詳細は交渉可能です。
Q7 FOB価格を教えてもらえますか？
A：はい。インコタームズEXW、FOB、CIF、DDPに基づいて価格を見積もることができます。
Q8 カタログと価格表はどのように入手できますか？
A：はい。カタログと価格表については、メールアドレスをお知らせいただくか、ウェブサイトから直接お問い合わせください。
Q9 価格交渉はできますか？
A：はい、大量注文の場合は割引を検討する場合があります。
Q10  送料はいくらですか？
A：発送物のサイズと発送方法によって異なります。
ご要望に応じて料金をご提示いたします。
Q11 カスタムデザインの製品はできますか？
A：はい、OEM&ODMサービスをご利用いただけます。お客様の要件に応じて、サイズ、LEDの色、機能アイコンをカスタマイズできます。
Q12 デザインを送った場合、自分だけのために作成し、他の人には見せないようにできますか？
A：はい、お客様の許可なしに、他の人に表示したり販売したりすることはありません。
Q13 カスタマイズされた製品のサンプルのリードタイムはどのくらいですか？
A：サンプルのリードタイムは、金型費用と金型図面の承認をお客様から受け取ってから約20〜25営業日です。
Q14 配送方法は？
 A：通常、DHL、FEDEX、UPS、EMS、BY AIR、BY SEAなどで商品を発送します。また、お客様に最適な他の方法を選択することもできます。
Q15 製品の品質をどのように保証しますか？

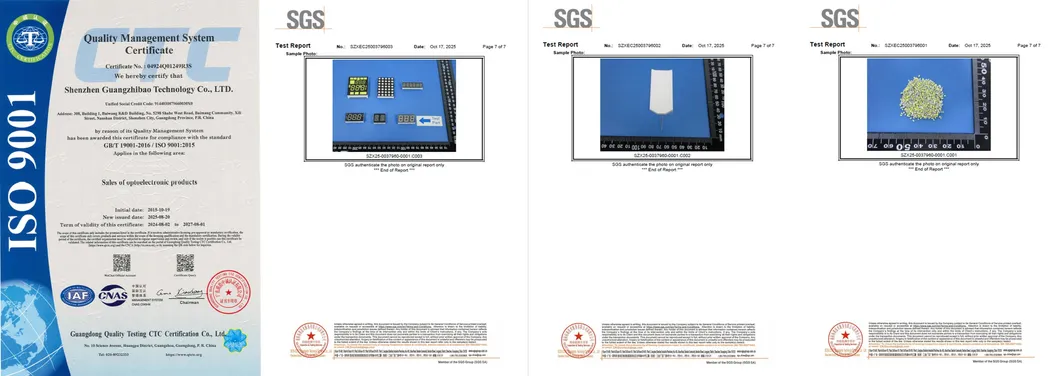

A：当社は、20年以上の経験を持つISO 9001 QMS認定メーカーです。出荷前にすべての製品に対して2回の100％テストを実施しています。
