| ブランド名: | LIGHT-BO |
| モデル番号: | LB03572EG1B |
| MOQ: | 1000 |
| 価格: | Negotiate |
| 支払条件: | TT 事前に |
| 供給能力: | 50000PCS/days |

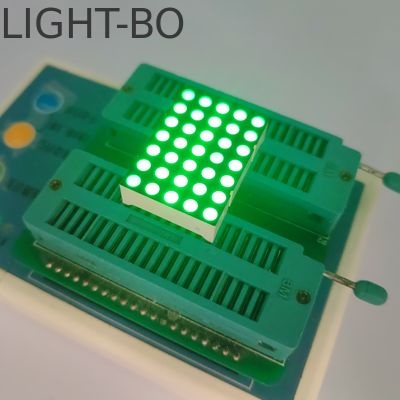

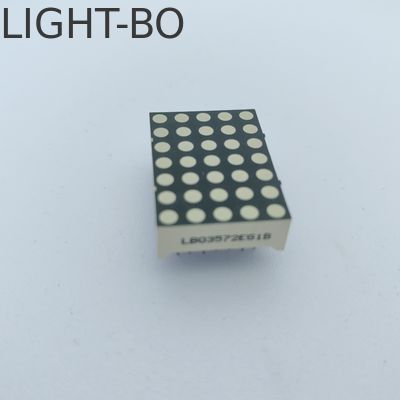

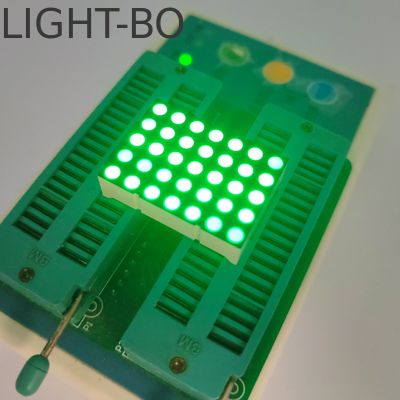

3mm 5 X 7 ドットマトリクス ピュアグリーン デジタルタイムゾーンクロックインジケーター用LEDディスプレイ
製品の説明:

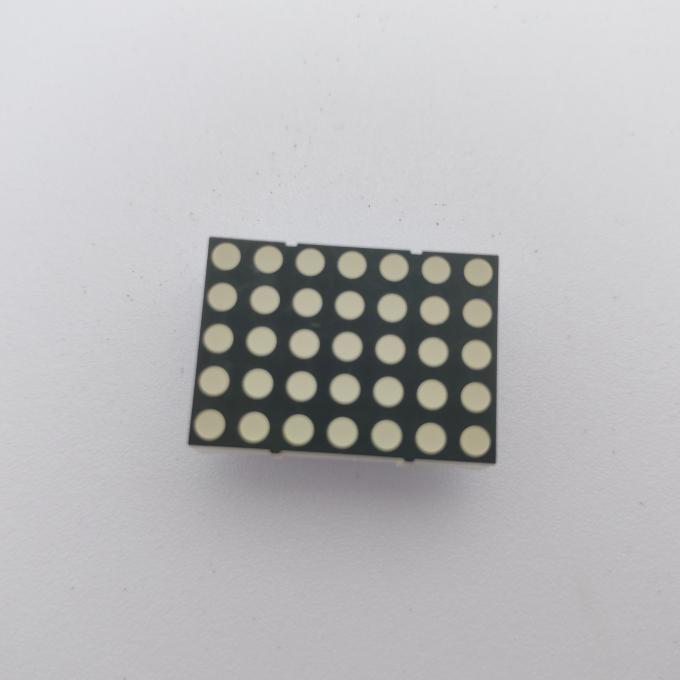

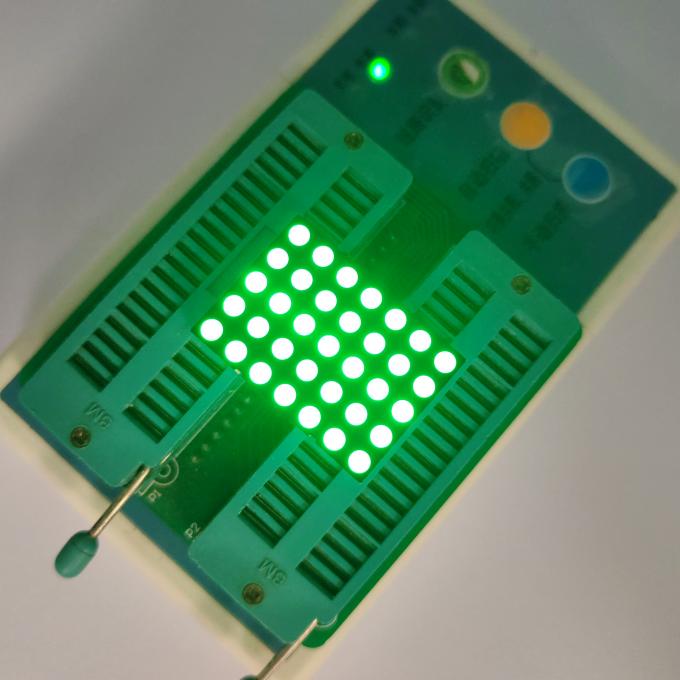

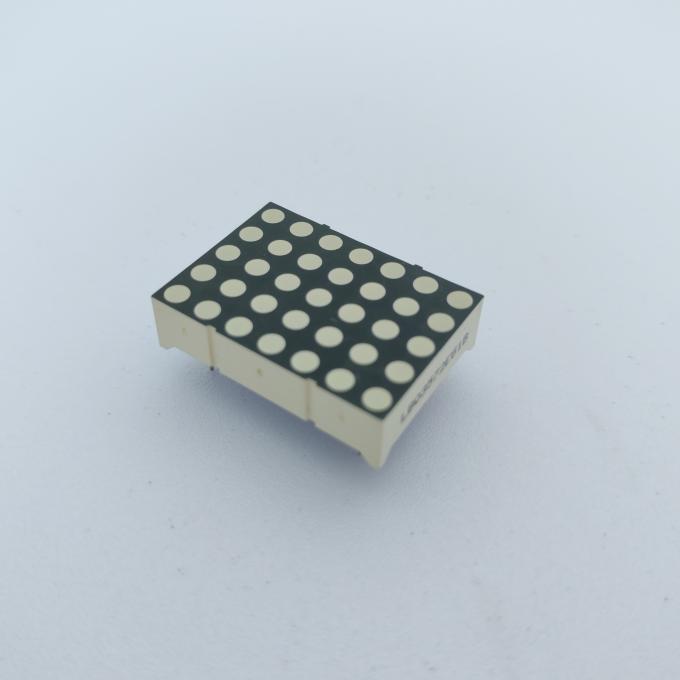

5*7ドットマトリクスLEDディスプレイ
発光ドット直径：3mm
外形寸法:22.75 x 31.8 X 8.5mm
接続:行 カソード 列 アノード
発光色：ピュアグリーン
620-625NM
120-160MCD
2.5-3.0V/LED
赤、青、黄、緑、オレンジ、白、アンバーで利用可能
コード：超高輝度ホワイト -WH
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 2.6 | 3.0 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 120 | 140 | mcd | |
| LED色温度 | K | If=10mA | 5500 | 20 | 6800 | K |
| 色度座標 | X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
色：ピュアグリーン
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=20mA | 2.5 | 3.0 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=20mA | 120 | 160 | mcd | |
| 半値幅スペクトル | λ | If=20mA | 20 | nm | ||
| 波長 | Dλ | If=20mA | 515 | 525 | nm |
コード：イエローグリーン- J/JU
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 30 | 40 | mcd | |
| 半値幅スペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 569 | 573 | nm |
コード：アンバー/イエロー -Y
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 50 | 60 | mcd | |
| 半値幅スペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 585 | 595 | nm |
コード：オレンジ -F
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 50 | 60 | mcd | |
| 半値幅スペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 600 | 605 | nm |
コード：超高輝度レッド -R
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 50 | 60 | mcd | |
| 半値幅スペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 630 | 635 | nm |
絶対最大定格（Ta=25℃）
| パラメータ | 記号 | 定格 | 単位 |
| 順方向電流（ダイあたり） | Ipm | 20 | mA |
| 逆電圧（ダイあたり） | Vr | 5 | V |
| 消費電力（ダイあたり） | Pm | 80 | mW |
| 動作温度範囲 | Topr | -40~+120 | ℃ |
| 保管温度範囲 | Tstg | -40~+120 | ℃ |
| はんだ温度（3秒） | Th | 260 | ℃ |
製品の特徴:
順方向電圧（高輝度出力）
低消費電力
非常に低い電流
各セグメントに均等に分布した発光
工業規格サイズ
明るい周囲光下で優れた信頼性を提供
安定した性能
長寿命
RoHS/REACHに準拠
産業機器
産業用オーブン、信頼性試験装置、分析機器、プロセス制御機器、試験および測定機器、温度コントローラー、プログラマブルロジックコントローラー、セキュリティシステム
