| ブランド名: | LIGHT-BO |
| モデル番号: | YZA4046AWH3B-D |
| MOQ: | 1000 |
| 価格: | Negotiate |
| 支払条件: | T/T、ウェスタンユニオン |
| 供給能力: | 20000 PC/日 |

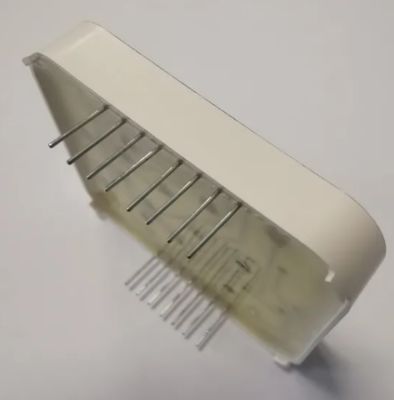

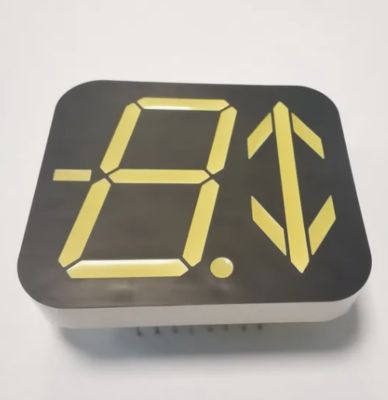

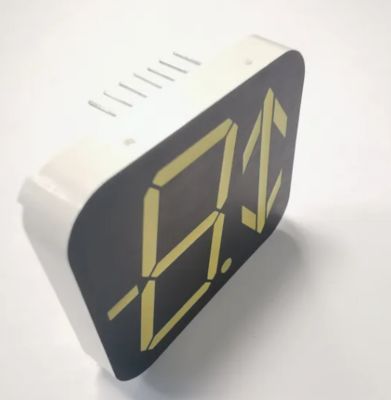

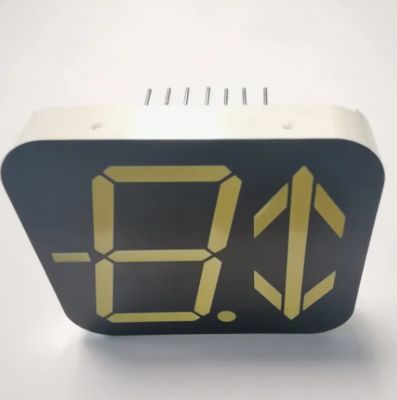

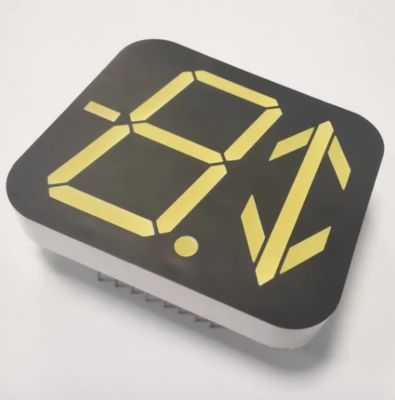

エレベーターインジケーター用超高輝度ホワイト1.2インチ7セグメント+矢印LEDディスプレイ 40*46mm
製品説明
精度、耐久性、エネルギー効率を兼ね備えた、エレベーターのフロア表示専用に設計された高性能LEDディスプレイ。
![]()
![]()
| パラメータ | 詳細 |
| タイプ | 1.27インチ矢印デザイン、方向および位置表示LEDディスプレイ |
| 矢印の高さ | 32.3mm(1.27インチ) |
| 寸法 | 40 x 46 x 8mm |
| 共通構成 | コモンアノード |
| 素材 | 黄色の拡散エポキシ(黒い表面) |
| 発光色 | 超高輝度ホワイト(赤、緑、黄、青、およびバイカラーオプションあり) |
| 色度座標(X/Y) | 0.29-0.31 |
| 光度 | 80-100mcd |
| 順方向電圧 | 順方向電圧 |
| 順方向電流 | LEDあたり5-10mA |
| 偏光 | RoHS準拠 |
| コンプライアンス | RoHS準拠 |
| カスタマイズ | 特定の色、サイズ、またはパフォーマンス要件に対応可能 |
パフォーマンスのハイライト
高輝度:80-100mcdの明るさを提供し、あらゆる照明条件で鮮明な視認性を保証します。
絶対最大定格(Ta=25℃)
| パラメータ | 記号 | 定格 | 単位 |
| 順方向電流(ダイスあたり) | Ipm | 20 | mA |
| 逆電圧(ダイスあたり) | Vr | 5 | V |
| 電力消費(ダイスあたり) | Pm | 80 | mW |
| 動作温度範囲 | Topr | -40~+85 | ℃ |
| 保管温度範囲 | Tstg | -40~+85 | ℃ |
| はんだ付け温度(≤3秒) | Th | 260 | ℃ |
コード:黄緑 - J
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 30 | 40 | mcd | |
| 半値幅 | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 569 | 574 | nm |
コード:アンバー/イエロー - Y
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.5 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 60 | 80 | mcd | |
| 半値幅 | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 585 | 595 | nm |
コード:オレンジ - F
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 60 | 80 | mcd | |
| 半値幅 | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 600 | 605 | nm |
コード:スーパーブライトレッド - R
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 50 | 60 | mcd | |
| 半値幅 | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 630 | 635 | nm |
コード:ウルトラブライトレッド - UR
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 80 | 100 | mcd | |
| 半値幅 | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 625 | 635 | nm |
コード:ピュアグリーン - G
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 2.6 | 3.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 120 | 180 | mcd | |
| 半値幅 | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 515 | 525 | nm |
コード:ウルトラブライトブルー - BH
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 120 | 140 | mcd | |
| 半値幅 | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 460 | 465 | nm |
コード:ウルトラブライトホワイト - WH
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 120 | 140 | mcd | |
| LED色温度 | K | If=10mA | 5500 | 20 | 6800 | K |
|
色度座標
|
X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |

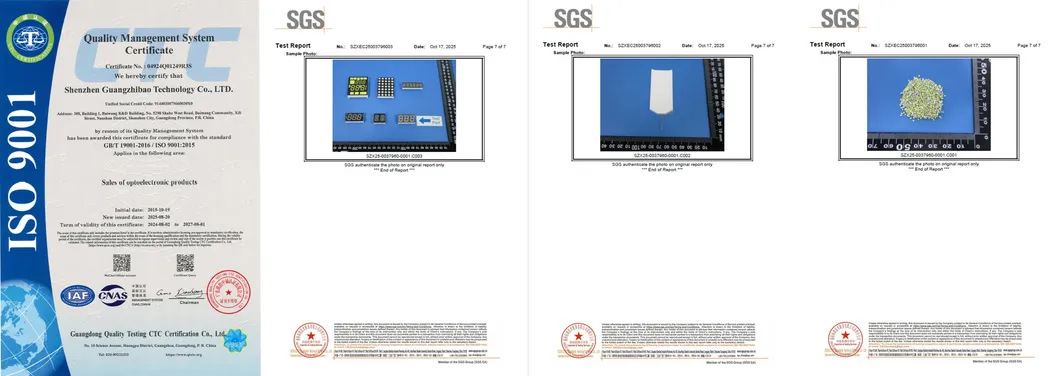

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (BRAND: LIGHT-BO) 2006年設立、オプトエレクトロニクスLEDディスプレイの研究開発、製造、販売を統合する企業。ISO 9001 2015品質マネジメントシステム認証企業。15年以上のOEMおよびODM経験。
