エアコン制御装置の4桁7セグメントの共通カソードLEDディスプレイ

Name: エアコン制御装置の4桁7セグメントの共通カソードLEDディスプレイ
Brand: Shenzhen Guangzhibao Technology Co., Ltd.
SKU: LB5025LRJ1B
Price: 9.20 USD
Availability: InStock

ブランド名:	LIGHT-BO
モデル番号:	LB5025LRJ1B
MOQ:	1000
価格:	Negotiate
支払条件:	事前TT
供給能力:	50000PCS/days

詳細情報

製品説明

詳細情報

起源の場所:

シェンゼン,中国

証明:

ISO9001&RoHS

ドキュメント:

LB5025IRJ1B.pdf

Screen Dimension:

カスタマイズされたサイズ

評価:

IP54

極性:

コモンカソード

桁の高さ:

14mm

フェイスカラー:

ホワイト・セグメントブラック・フェイス

貿易条件:

LEDの7つのセグメントディスプレイ

システム:

オペレーティング·システム

キャビネットの材質:

冷間圧延鋼材

輸送手段:

海洋、空気、土地

発光色:

極度の明るい赤

一生:

9年以上

発光色:

赤/緑/アンバー

色:

フルカラー(RGB)

寿命:

50000時間

LEDブランド:

エピスター

ドライバーIC:

MBI5124

LEDの色:

白い/Red

パッケージ寸法:

78*19mm

ピクセル:

4mm

波長:

462-465nm

パッケージの詳細:

EPE+CARTON

供給の能力:

50000PCS/days

ハイライト:

エアコンコントローラーセグメントLEDディスプレイ

7 セグメント LED ディスプレイ

コモンカソードセグメントLEDディスプレイ

製品説明

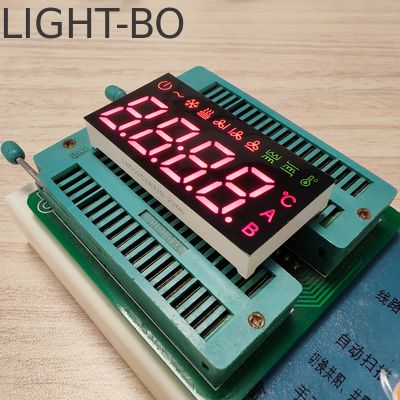

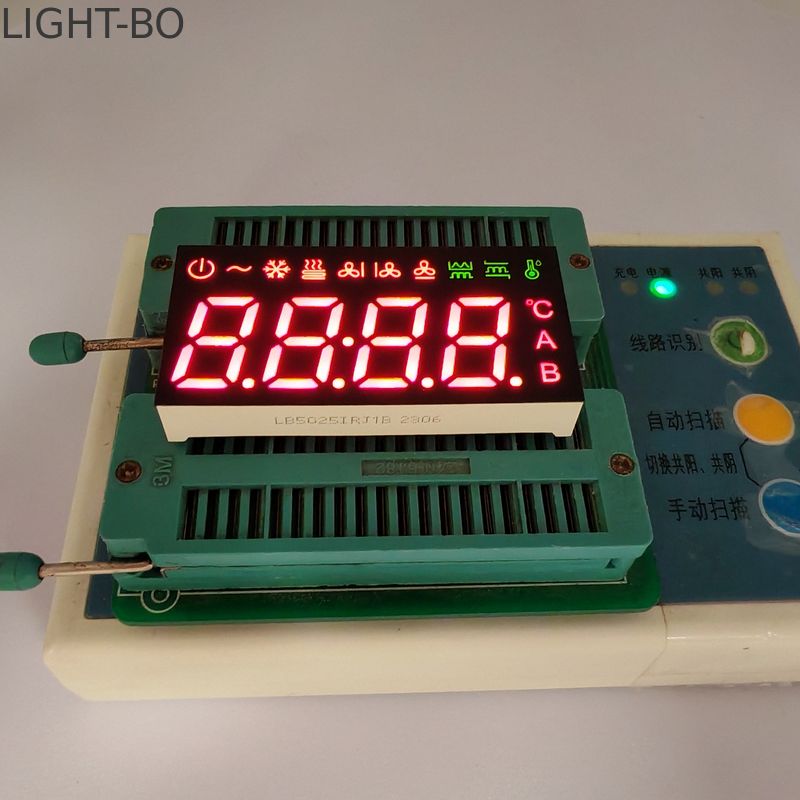

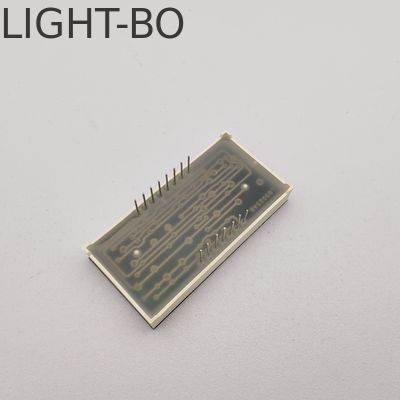

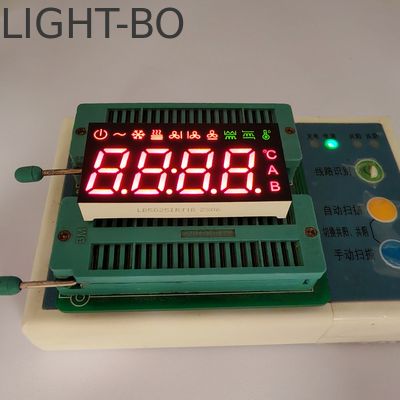

エアコンコントローラー用 4桁 7セグメントコモンカソード LEDディスプレイ

製品概要

この4桁7セグメントコモンカソードLEDディスプレイは、エアコンコントローラー専用に設計されており、HVACアプリケーションにおいて最適な視認性と信頼性の高いパフォーマンスを提供します。

ディスプレイ特性

文字高さ: 14mm (最適な視認性)
コンパクト設計: 50*25*8mm (長さ*幅*高さ)
極性構成: コモンカソード

素材と構造

プレミアムホワイトエポキシ樹脂製
コントラストを高めるブラック表面処理

光学性能

超高輝度照明技術
高視認性カラーで利用可能: 標準レッド/ピュアグリーン、またはレッド、ブルー、グリーン、ホワイト、アンバー、オレンジ、イエローを含むフルスペクトル
広視野角
低消費電力
優れた耐環境性

包括的な仕様

コンパクトな0.25インチから大型20インチディスプレイまで、さまざまな桁サイズが利用可能
構成: さまざまなアプリケーションに対応する1桁から6桁モデル
セグメントバリエーション: 標準7セグメント、英数字アプリケーション向けの強化型14セグメントおよび16セグメントモデル
複数の発光色: レッド、イエローグリーン、グリーン、ブルー、イエロー、ピンク、ホワイト
視覚的な表示を強化するバイカラーオプション
カスタマイズ可能な表面色: ブラック、グレー、またはレッドで、さまざまなデザイン要件に合わせられます

カラーコード別技術パラメータ

イエローグリーン - J/JU

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.4	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	30		40	mcd
半値幅スペクトル	△λ	If=10mA		20		nm
波長	Dλ	If=10mA	569		574	nm

アンバー/イエロー - Y

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.5	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	60		80	mcd
半値幅スペクトル	△λ	If=10mA		20		nm
波長	Dλ	If=10mA	585		595	nm

オレンジ - F

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.4	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	60		80	mcd
半値幅スペクトル	△λ	If=10mA		20		nm
波長	Dλ	If=10mA	600		605	nm

スーパーブライトレッド - R

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	50		60	mcd
半値幅スペクトル	△λ	If=10mA		20		nm
波長	Dλ	If=10mA	630		635	nm

ウルトラブライトレッド - UR

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	80		100	mcd
半値幅スペクトル	△λ	If=10mA		20		nm
波長	Dλ	If=10mA	625		635	nm

ピュアグリーン

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.6		3.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		180	mcd
半値幅スペクトル	△λ	If=10mA		20		nm
波長	Dλ	If=10mA	515		525	nm

ウルトラブライトブルー - BH

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.8		3.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		140	mcd
半値幅スペクトル	△λ	If=10mA		20		nm
波長	Dλ	If=10mA	460		465	nm

ウルトラブライトホワイト - WH

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.8		3.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		140	mcd
LED色温度	K	If=10mA	5500	20	6800	K
色度座標	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

絶対最大定格 (Ta=25℃)

パラメータ	記号	定格	単位
順方向電流 (ダイスあたり)	Ipm	20	mA
逆方向電圧 (ダイスあたり)	Vr	5	V
消費電力 (ダイスあたり)	Pm	80	mW
動作温度範囲	Topr	-40~+85	℃
保管温度範囲	Tstg	-40~+85	℃
はんだ付け温度 (3秒以内)	Th	260	℃

メーカー情報

Shenzhen Guangzhibao Technology Co., Ltd. (BRAND: LIGHT-BO) は、2006年以来、OEMおよびODMソリューションの大手プロバイダーです。ISO 9001:2015認証と15年以上の経験を持ち、LEDディスプレイ技術における革新と優れた品質にコミットしています。

アプリケーション

当社のLEDディスプレイは、家電製品、温度・湿度監視システム、冷蔵庫コントローラー、サーモスタット、HVACシステムなど、さまざまなアプリケーションにシームレスに統合できるように設計されています。

認証と施設

会社展示会

配送とロジスティクス

よくある質問

Q1: あなたは商社ですか、それともメーカーですか？

A: 私たちは、オプトエレクトロニックLEDディスプレイで20年以上の経験を持つオリジナルのメーカーです。

Q2: 主な製品は何ですか？

A: 主な製品には、7セグメントLEDディスプレイ、SMD LEDディスプレイ、ドットマトリックスLEDディスプレイ、アローLEDディスプレイ、カスタムデザインLEDディスプレイ、LEDライトバー、スルーホールLED、SMD LED、LEDバックライトが含まれます。

Q3: MOQは何ですか？

A: MOQは1000個ですが、サンプル注文やMOQ未満の数量の小規模注文も受け付けています。

Q4: 注文前にテスト用のサンプルを入手できますか？

A: はい、テスト用に5〜10個の無料サンプルを提供できますが、送料はお客様負担となります。

Q5: 納期はどのくらいですか？

A: 納期は通常10〜20日ですが、注文数量と原材料の入手状況によって異なります。在庫のある緊急注文の場合は、生産を調整して7〜10日以内に納品できます。

Q6: 支払い条件は何ですか？

A: 少額の場合は銀行振込、T/T、ウェスタンユニオン、PayPalを受け付けています。支払い方法は交渉可能です。

Q7: FOB価格の見積もりは可能ですか？

A: はい、インコタームズEXW、FOB、CIF、DDPに基づいて価格を見積もることができます。

Q8: カタログと価格表を入手するにはどうすればよいですか？

A: カタログと価格表については、メールアドレスを提供するか、ウェブサイトから直接お問い合わせください。

Q9: 価格交渉は可能ですか？

A: はい、大量注文の場合は割引を検討する場合があります。

Q10: 送料はいくらになりますか？

A: 送料は出荷サイズと配送方法によって異なります。ご要望に応じて料金をお知らせします。

Q11: カスタムデザイン製品を作成できますか？

A: はい、OEMおよびODMサービスが利用可能です。お客様の要件に応じて、サイズ、LEDカラー、機能アイコンをカスタマイズできます。

Q12: デザインを送った場合、機密は守られますか？

A: はい、お客様の許可なく、お客様のデザインを他人に表示したり販売したりすることはありません。

Q13: カスタム製品のサンプルリードタイムはどのくらいですか？

A: サンプルリードタイムは、金型費用と金型図面の承認をお客様から受領後、約20〜25営業日です。

Q14: どのような配送方法を使用しますか？

A: 通常、DHL、FEDEX、UPS、EMS、航空便、または船便で発送します。お客様にとって最適な方法を選択できます。

Q15: 製品の品質をどのように保証しますか？

A: ISO 9001認定メーカーとして20年以上の経験を持ち、出荷前にすべての製品を2回100％テストしています。
