| ブランド名: | LIGHT-BO |
| モデル番号: | LB20541IJ1B |
| MOQ: | 1000 |
| 価格: | Negotiate |
| 支払条件: | TT in advance |
| 供給能力: | 50000pcs/days |

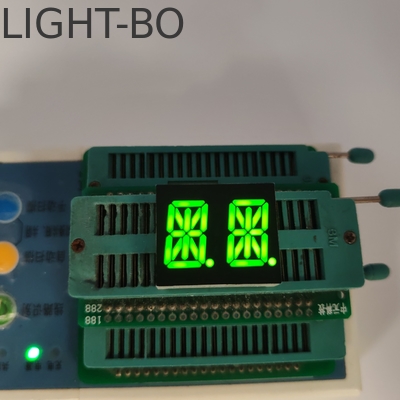

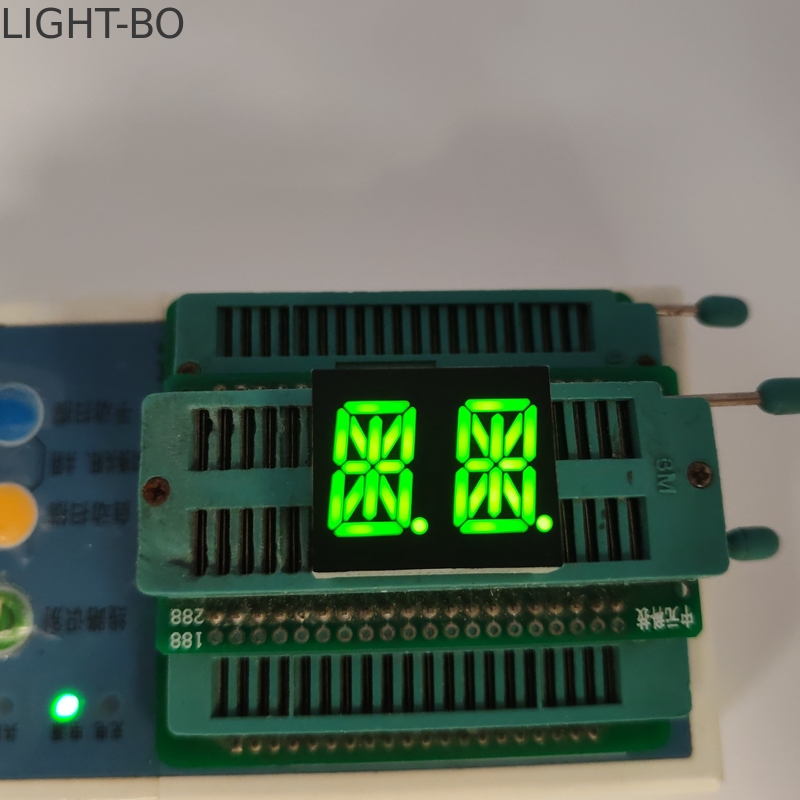

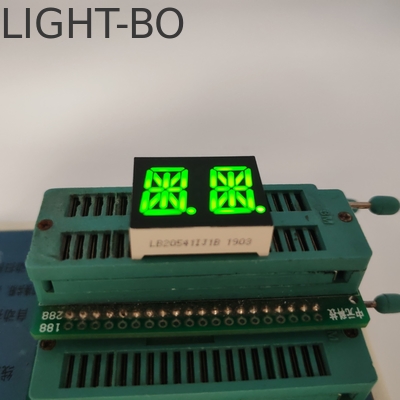

ピュアグリーンブラックフェイス英数字LEDディスプレイ 2桁 13.8mm 14セグメント
主な仕様/特殊機能:
14セグメント0.54インチ2桁LED英数字ディスプレイ
文字の高さ：0.54インチ（13.8mm）
外形寸法：25.2 x 21.1 x 7.8 mm

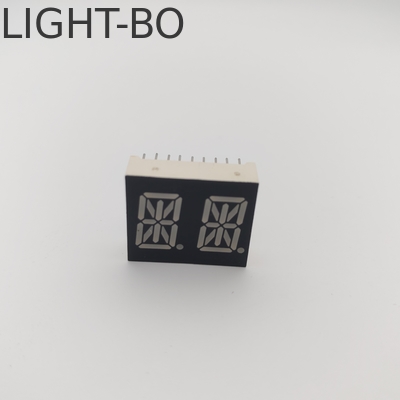

白いセグメントと黒い表面で製造
共通アノード
ピュアグリーン
515-525nm
輝度：120-160mcd
順方向電圧：2.5-3.0V/led
順方向電流：5-10mA/led
色：赤、黄緑、ピュアグリーン、青、白、アンバー、オレンジで利用可能
コード：超高輝度ホワイト -WH
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 2.6 | 3.0 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 輝度 | Iv | If=10mA | 120 | 140 | mcd | |
| LED色温度 | K | If=10mA | 5500 | 20 | 6800 | K |
| 色度座標 | X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
色：ピュアグリーン
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=20mA | 2.5 | 3.0 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 輝度 | Iv | If=20mA | 120 | 160 | mcd | |
| 半値幅スペクトル | λ | If=20mA | 20 | nm | ||
| 波長 | Dλ | If=20mA | 515 | 525 | nm |
コード：黄緑 - J/JU
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 輝度 | Iv | If=10mA | 30 | 40 | mcd | |
| 半値幅スペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 569 | 573 | nm |
コード：アンバー/イエロー -Y
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 輝度 | Iv | If=10mA | 50 | 60 | mcd | |
| 半値幅スペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 585 | 595 | nm |
コード：オレンジ -F
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 輝度 | Iv | If=10mA | 50 | 60 | mcd | |
| 半値幅スペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 600 | 605 | nm |
コード：超高輝度赤 -R
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 輝度 | Iv | If=10mA | 50 | 60 | mcd | |
| 半値幅スペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 630 | 635 | nm |
絶対最大定格（Ta=25℃）
| パラメータ | 記号 | 定格 | 単位 |
| 順方向電流（ダイあたり） | Ipm | 20 | mA |
| 逆電圧（ダイあたり） | Vr | 5 | V |
| 消費電力（ダイあたり） | Pm | 80 | mW |
| 動作温度範囲 | Topr | -40~+120 | ℃ |
| 保管温度範囲 | Tstg | -40~+120 | ℃ |
| はんだ温度（3秒） | Th | 260 | ℃ |
主な特徴:
均一なセグメント輝度を備えた高効率ディスプレイ
超低消費電力と最小限の電流消費
シームレスな統合のための工業規格サイズ
卓越した安定性と長寿命
迅速な設置のための簡素化された組み立てプロセス
明るい周囲条件下での優れた可読性
RoHS環境基準に準拠
広い動作範囲：-35℃～+85℃
アプリケーション:
オーディオ機器または計器パネル
デジタルインジケーターの一般的な使用
マルチメディア製品
