超明るい青 3mm 5*7 スカールドットマトリックス LEDディスプレイ列カソード列列アノードエレベーターフロア指標

Name: 超明るい青 3mm 5*7 スカールドットマトリックス LEDディスプレイ列 カソード列 列アノード エレベーターフロア指標
Brand: Shenzhen Guangzhibao Technology Co., Ltd.
SKU: LB03577EBH1B
Price: 9.20 USD
Availability: InStock

ブランド名:	LIGHT-BO
モデル番号:	LB03577EBH1B
MOQ:	1000
価格:	Negotiate
支払条件:	T/T、ウェスタンユニオン、
供給能力:	20000 PCS/Day

詳細情報

製品説明

詳細情報

Place of Origin:

Shenzhen, China

証明:

ISO9001&RoHS

パッキング:

EPE+カートン

配送日:

10～15日

タイプ:

標準

外形寸法:

22.8*39*8..5MM

発光ドット径:

3mm

極性:

配列カソード柱アノード

Packaging Details:

EPE+CARTON

Supply Ability:

20000 PCS/Day

ハイライト:

3 mm ディスプレイ

超高輝度青色発光

共通アンード設計

製品説明

超高輝度ブルー 5x7 ドットマトリクス LED ディスプレイ

Light-Bo の 5x7 正方形ドットマトリクス LED ディスプレイは、ドット径 3mm、超高輝度ブルー発光を備え、エレベーターの階数表示やデジタルメッセージボードでの鮮明でダイナミックな視覚コミュニケーションのために設計されています。

製品概要

コンパクトな外形寸法（22.8*39*8.5mm）と、黒いフェイスに白い拡散エポキシドットを配した洗練されたデザインを備えたこのディスプレイは、鮮やかな照明（80-100mcd/LED）、波長 462-465nm を提供します。ロウカソード、コラムアノード構成で、高効率と低消費電力を両立し、エレベーターの位置表示、リフトの階数表示、移動サイン、デジタルメッセージボードに最適です。

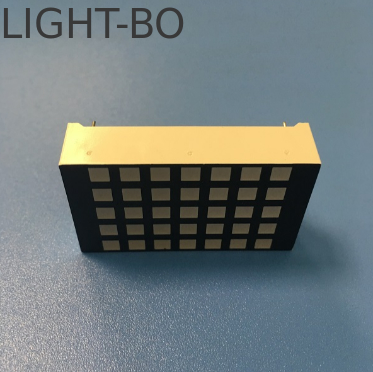

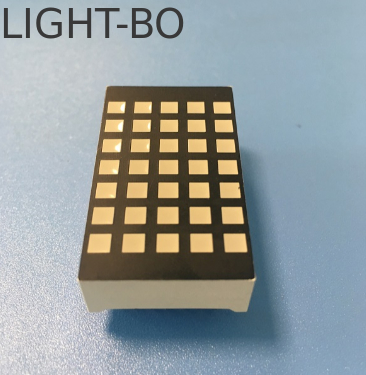

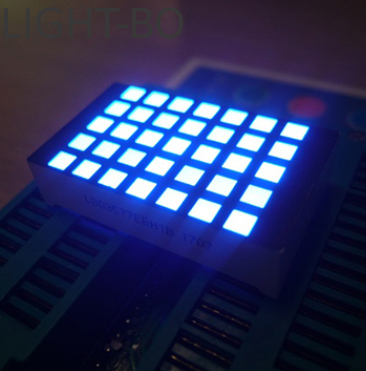

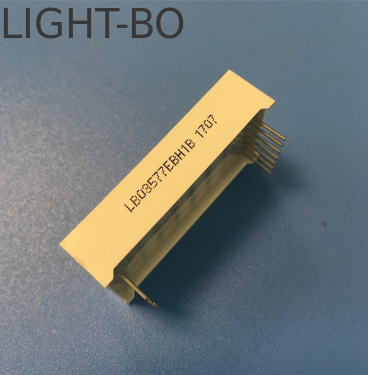

製品画像

主な特徴

超高輝度ブルー発光：鮮やかなブルー光（462-465nm）、輝度 80-100mcd で高い視認性を確保
5x7 ドットマトリクスデザイン：ドット径 3mm で、文字、数字、簡単なグラフィックを鮮明に表示可能
効率的なパフォーマンス：低い順方向電圧（2.8-3.3V/LED）と推奨電流（12-15mA）で消費電力を削減
洗練されたデザイン：黒いフェイスに白い拡散エポキシドットで、シャープなコントラストとプロフェッショナルな外観を実現
広い視野角：複数の位置からの読み取りやすさを保証
簡単な統合：ロウカソード/コラムアノード構成、IC 互換性
RoHS 準拠：グローバルアプリケーション向けの環境基準に適合

技術仕様

仕様	詳細
ブランド名	Light-Bo
タイプ	標準
ドットマトリクスサイズ	5x7 正方形ドット
ドット径	3mm
外形寸法	22.8398.5mm
発光色	超高輝度ブルー（462-465nm）；マルチカラーオプションあり
極性	ロウカソード、コラムアノード
表面デザイン	黒いフェイスに白い拡散エポキシドット
光度	80-100mcd/LED
順方向電圧	2.8-3.3V/LED
推奨電流	12-15mA
準拠	RoHS

注文と物流

最小注文数：500 個

取引条件：EXW

支払い条件：T/T、WU

原産地：広東省、中国（本土）

輸送オプション：海上、航空、陸上

生産能力：20,000 個/日

梱包：EPE + カートン（輸送中の安全な保護）

納期：10-15 日

絶対最大定格（Ta=25℃）

パラメータ	記号	定格	単位
順方向電流（ダイスあたり）	Ipm	20	mA
逆電圧（ダイスあたり）	Vr	5	V
電力消費量（ダイスあたり）	Pm	80	mW
動作温度範囲	Topr	-40～+85	℃
保管温度範囲	Tstg	-40～+85	℃
はんだ付け温度（3秒以下）	Th	260	℃

色コード別電気的特性

イエローグリーン（コード：J）

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.4	V
逆電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	30		40	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	569		574	nm

アンバー/イエロー（コード：Y）

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.5	V
逆電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	60		80	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	585		595	nm

オレンジ（コード：F）

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.4	V
逆電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	60		80	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	600		605	nm

スーパーレッド（コード：R）

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.2	V
逆電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	50		60	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	630		635	nm

超高輝度レッド（コード：UR）

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.2	V
逆電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	80		100	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	625		635	nm

ピュアグリーン（コード：G）

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.6		3.2	V
逆電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		180	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	515		525	nm

超高輝度ブルー（コード：BH）

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.8		3.2	V
逆電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		140	mcd
半値幅スペクトル	Δλ	If=10mA		20		nm
波長	Dλ	If=10mA	460		465	nm

超高輝度ホワイト（コード：WH）

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.8		3.2	V
逆電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		140	mcd
LED色温度	K	If=10mA	5500	20	6800	K
色度座標	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

メーカー情報

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD.（ブランド：LIGHT-BO）は2006年に設立され、オプトエレクトロニクスLEDディスプレイの研究開発、製造、販売を統合する企業です。ISO 9001:2015品質マネジメントシステム認証を取得しており、15年以上のOEMおよびODM経験があります。

LIGHTBOは、顧客がコストを削減し競争力を強化できるよう、高品質で低コストのカスタマイズソリューションを提供することに尽力しています。

製品アプリケーション

7セグメントLEDディスプレイ、カスタムLEDディスプレイ、数値LEDディスプレイ、ドットマトリクスLEDディスプレイ。家電製品、温度インジケーター、湿度インジケーター、冷蔵庫コントローラー、サーモスタットインジケーター、冷暖房制御などに広く使用されています。

認証

オフィスと工場概要

会社展示会

配送サービス

よくある質問

Q1：商社ですか、それともメーカーですか？

A：当社は20年以上のオプトエレクトロニクスLEDディスプレイの経験を持つオリジナルメーカーです。

Q2：主な製品は何ですか？

A：主な製品は、7セグメントLEDディスプレイ、SMD LEDディスプレイ、ドットマトリクスLEDディスプレイ、アローLEDディスプレイ、カスタムデザインLEDディスプレイ、LEDライトバー、スルーホールLED、SMD LED、LEDバックライトなどです。

Q3：MOQは何ですか？

A：MOQは1000個です。サンプル注文やMOQ未満の少量注文も受け付けております。

Q4：注文前に、テスト用のサンプルをいくつか入手できますか？

A：はい。5〜10個の無料サンプルを提供できますが、送料はお客様負担となります。

Q5：納期はどのくらいですか？

A：納期：約10〜20日。注文数量と原材料によります。緊急のご注文で、在庫がある場合は、生産計画を調整して7〜10日以内に準備できます。

Q6：支払い条件は何ですか？

A：銀行振込、T/T、ウェスタンユニオン、少額の場合はペイパルを受け付けております。支払い方法の詳細は交渉可能です。

Q7：FOB価格の見積もりをお願いできますか？

A：はい。EXW、FOB、CIF、DDPのインコタームズに基づいて価格を見積もることができます。

Q8：カタログと価格表を入手するにはどうすればよいですか？

A：はい。メールアドレスをお知らせいただくか、ウェブサイトから直接お問い合わせください。カタログと価格表をお送りします。

Q9：価格交渉はできますか？

A：はい、大量注文の場合は割引を検討する場合があります。

Q10：送料はいくらになりますか？

A：お客様の出荷サイズと配送方法によって異なります。ご要望に応じて料金をお見積もりいたします。

Q11：カスタムデザイン製品を作成できますか？

A：はい、OEM＆ODMサービスが利用可能です。お客様の要件に応じて、サイズ、LEDカラー、機能アイコンをカスタマイズできます。

Q12：デザインを送った場合、私だけのために作成し、他の人には見せないでくれますか？

A：はい、お客様の許可なく表示または販売することはありません。

Q13：カスタム製品のサンプルリードタイムはどのくらいですか？

A：サンプルリードタイムは、金型費用と金型図面の承認後、約20〜25営業日です。

Q14：配送方法は？

A：通常、DHL、FEDEX、UPS、EMS、航空便、船便などで商品を発送します。また、お客様にとって最適な方法を選択することもできます。

Q15：製品の品質をどのように保証していますか？

A：当社はISO 9001 QMS認証を受けたメーカーであり、20年以上の経験があります。出荷前にすべての製品に対して2回の100％テストを実施しています。
