オーブンのタイマー LED ディスプレイ
Created with Pixso.

オーブンタイマーコントローラー用ウルトラレッド4桁7セグメントLEDディスプレイ(コモンアノード)

オーブンタイマーコントローラー用ウルトラレッド4桁7セグメントLEDディスプレイ(コモンアノード)

ブランド名: LIGHT-BO
モデル番号: LB5819BR-S
MOQ: 1000
価格: Negotiate
支払条件: T/T、ウェスタンユニオン
供給能力: 20000 PC/日
詳細情報
起源の場所:
シェンゼン,中国
証明:
ISO9001&RoHS
パッキング:
プラスチックトレイ
配送日:
5-7日
タイプ:
標準
外形寸法:
58.2×19×13.8mm
桁の高さ:
14.2mm (0.56インチ)
使用温度:
+120C
応用:
多機能デジタルオーブンのタイマー
極性:
共通アノード
パッケージの詳細:
EPE+CARTON
供給の能力:
20000 PC/日
ハイライト:

4桁表示

,

超赤色明るい放出

,

共通アンード設計

製品説明

オーブンタイマーコントローラー用ウルトラレッド4桁7セグメントLEDディスプレイコモンアノード

製品概要

Light-Boの7セグメントLEDディスプレイは、高温のキッチン家電、特に多機能デジタルオーブンタイマー、ガスコンロ、ミニオーブン向けに設計されており、優れた性能を発揮します。0.56インチ(14.2mm)の桁高と超高輝度赤色発光(630-635nm)により、最大動作温度+120℃に対応し、高温環境でも優れた視認性を提供します。頑丈な外形寸法(58.2×19×13.8mm)と耐久性のある構造(黒い表面に白いセグメント、保護フィルム付き)は長寿命を保証し、SMDピンタイプ設計はコンパクトな家電パネルへの統合を容易にします。コモンアノード構成のこのディスプレイは、高い光度(80-100mcd)と低消費電力を両立させ、熱にさらされる家庭用電化製品に信頼性の高い選択肢となります。

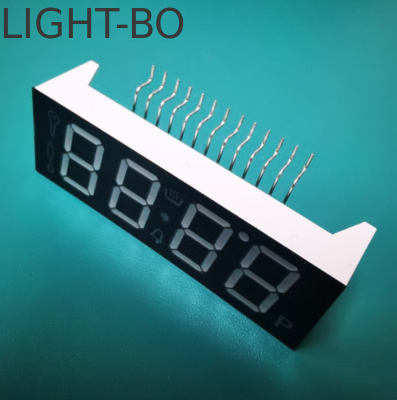

メイン製品画像

オーブンタイマーコントローラー用ウルトラレッド4桁7セグメントLEDディスプレイ(コモンアノード)

主な特徴

  • 超高輝度赤色発光:鮮やかな赤色光(波長630-635nm)、光度80-100mcdにより、熱いオーブンの近くでもキッチン環境での読み取りやすさを保証します。
  • 極度の耐熱性:最大+120℃での連続動作定格。多機能デジタルオーブンタイマー、ガスコンロ、ミニオーブンに最適です。
  • 耐久性のあるデザイン:黒い表面に白いセグメント、保護フィルム/ステッカー付き。熱、湿気、摩耗に強く、過酷なキッチン環境での長期的な信頼性を保証します。
  • SMDピンタイプ:表面実装ピンにより、PCBへの簡単で確実な取り付けが可能になり、コンパクトな家電パネルへの組み立てが効率化されます。
  • 多様なカラーオプション:ピュアホワイト、イエローグリーン、ピュアグリーン、ブルー、アンバー、オレンジで利用可能。多様な家電デザインニーズに対応します。
  • 省エネルギー:低い順方向電圧(1.8-2.3V/LED)と調整可能な電流(5-15mA/LED)により、消費電力を最小限に抑え、省エネ志向の家庭用電化製品に適しています。

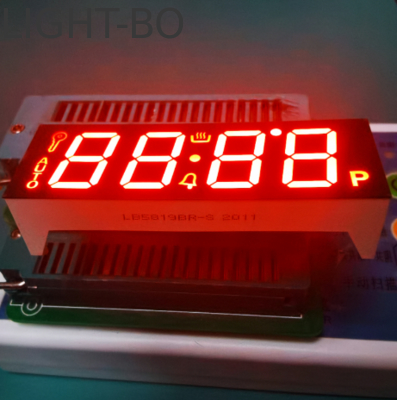

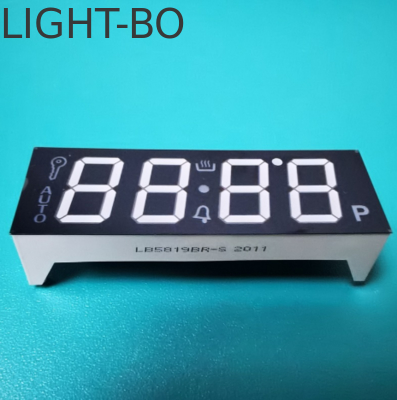

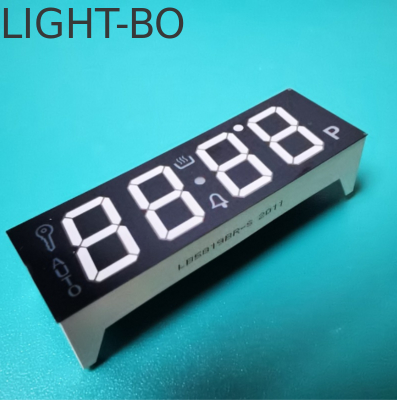

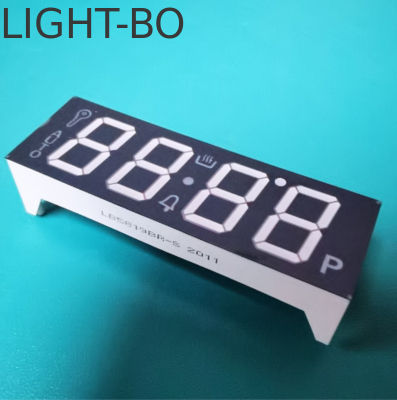

詳細画像

オーブンタイマーコントローラー用ウルトラレッド4桁7セグメントLEDディスプレイ(コモンアノード)

技術仕様
仕様 詳細
ブランド名 Light-Bo
タイプ 標準7セグメント
桁高 14.2mm(0.56インチ)
外形寸法 58.2×19×13.8mm
極性 コモンアノード
発光色 超高輝度赤(630-635nm); ピュアホワイト、グリーン、ブルーなどのオプションあり
表面デザイン 黒い表面に白いセグメント、保護フィルム/ステッカー付き
ピンタイプ SMD(表面実装デバイス)
光度 80-100mcd
順方向電圧 1.8-2.3V/LED
順方向電流 5-15mA/LED
動作温度 最大+120℃
準拠 RoHS準拠

用途

以下に最適:

  • 多機能デジタルオーブンタイマー
  • ガスコンロおよびミニオーブン
  • クッカータイマーおよび高温家庭用電化製品
  • 耐熱性数値表示が必要なキッチン家電

注文とロジスティクス

  • 最小注文数:1000個
  • 取引条件:EXW
  • 支払い条件:T/T、WU
  • 原産地:広東省、中国(本土)
  • 輸送オプション:海上、航空、陸上
  • 生産能力:20,000個/日
  • 梱包:プラスチックトレイ(輸送中のSMDピンとセグメントを確実に保護)
  • 納期:10-15日

製品パラメータ

  • 絶対最大定格(Ta=25℃)

    パラメータ 記号 定格 単位
    順方向電流(ダイスあたり) Ipm 20 mA
    逆方向電圧(ダイスあたり) Vr 5 V
    電力消費(ダイスあたり) Pm 80 mW
    動作温度範囲 Topr -40~+85 ℃
    保管温度範囲 Tstg -40~+85 ℃
    はんだ付け温度(3秒以下) Th 260 ℃

    コード:イエローグリーン - J

    パラメータ 記号 条件 最小 標準 最大 単位
    順方向電圧 Vf If=10mA 1.8 2.4 V
    逆方向電圧 Vr Ir=10uA 5 V
    光度 Iv If=10mA 30 40 mcd
    半値幅 Δλ If=10mA 20 nm
    波長 Dλ If=10mA 569 574 nm

    コード:アンバー/イエロー - Y

    パラメータ 記号 条件 最小 標準 最大 単位
    順方向電圧 Vf If=10mA 1.8 2.5 V
    逆方向電圧 Vr Ir=10uA 5 V
    光度 Iv If=10mA 60 80 mcd
    半値幅 Δλ If=10mA 20 nm
    波長 Dλ If=10mA 585 595 nm

    コード:オレンジ - F

    パラメータ 記号 条件 最小 標準 最大 単位
    順方向電圧 Vf If=10mA 1.8 2.4 V
    逆方向電圧 Vr Ir=10uA 5 V
    光度 Iv If=10mA 60 80 mcd
    半値幅 Δλ If=10mA 20 nm
    波長 Dλ If=10mA 600 605 nm

    コード:スーパーブライトレッド - R

    パラメータ 記号 条件 最小 標準 最大 単位
    順方向電圧 Vf If=10mA 1.8 2.2 V
    逆方向電圧 Vr Ir=10uA 5 V
    光度 Iv If=10mA 50 60 mcd
    半値幅 Δλ If=10mA 20 nm
    波長 Dλ If=10mA 630 635 nm

    コード:ウルトラブライトレッド - UR

    パラメータ 記号 条件 最小 標準 最大 単位
    順方向電圧 Vf If=10mA 1.8 2.2 V
    逆方向電圧 Vr Ir=10uA 5 V
    光度 Iv If=10mA 80 100 mcd
    半値幅 Δλ If=10mA 20 nm
    波長 Dλ If=10mA 625 635 nm

    コード:ピュアグリーン - G

    パラメータ 記号 条件 最小 標準 最大 単位
    順方向電圧 Vf If=10mA 2.6 3.2 V
    逆方向電圧 Vr Ir=10uA 5 V
    光度 Iv If=10mA 120 180 mcd
    半値幅 Δλ If=10mA 20 nm
    波長 Dλ If=10mA 515 525 nm


    コード:ウルトラブライトブルー - BH

    パラメータ 記号 条件 最小 標準 最大 単位
    順方向電圧 Vf If=10mA 2.8 3.2 V
    逆方向電圧 Vr Ir=10uA 5 V
    光度 Iv If=10mA 120 140 mcd
    半値幅 Δλ If=10mA 20 nm
    波長 Dλ If=10mA 460 465 nm
  • コード:ウルトラブライトホワイト - WH

  • パラメータ 記号 条件 最小 標準 最大 単位
    順方向電圧 Vf If=10mA 2.8 3.2 V
    逆方向電圧 Vr Ir=10uA 5 V
    光度 Iv If=10mA 120 140 mcd
    LED色温度 K If=10mA 5500 20 6800 K
    色度座標
    X/Y If=10mA 0.29,0.32 0.30,0.33 nm

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (ブランド: LIGHT-BO)2006年設立。オプトエレクトロニクスLEDディスプレイの研究開発、製造、販売を統合する企業。ISO 9001 2015品質マネジメントシステム認証取得企業。15年以上のOEMおよびODM経験。
LIGHTBOは、高品質かつ低コストのカスタムソリューションを提供し、顧客のコスト削減と競争力強化を支援することに尽力してきました。

製品アプリケーション

3 Digit 7 Segment LED Display for Refrigerator Temperature Control7セグメントLEDディスプレイ、カスタムLEDディスプレイ、数値LEDディスプレイ、ドットマトリクスLEDディスプレイ、家電製品、温度インジケーター、湿度インジケーター、冷蔵庫コントローラー、サーモスタットインジケーター、冷暖房制御などに広く使用されています。

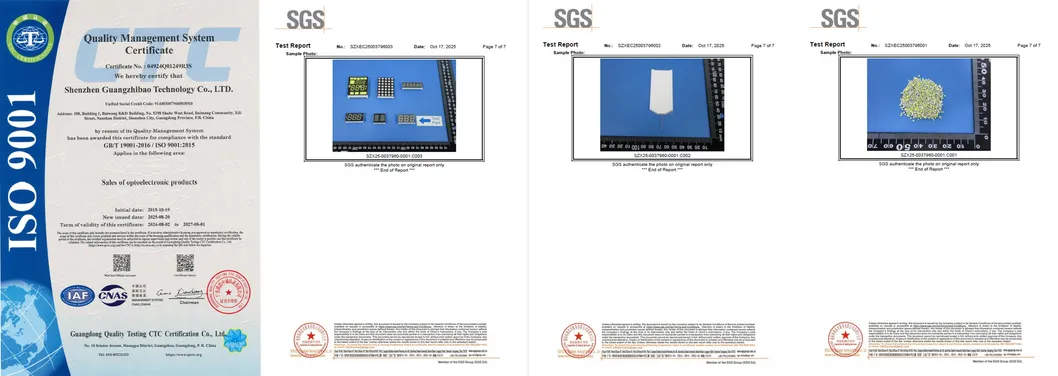

認証

3 Digit 7 Segment LED Display for Refrigerator Temperature Control

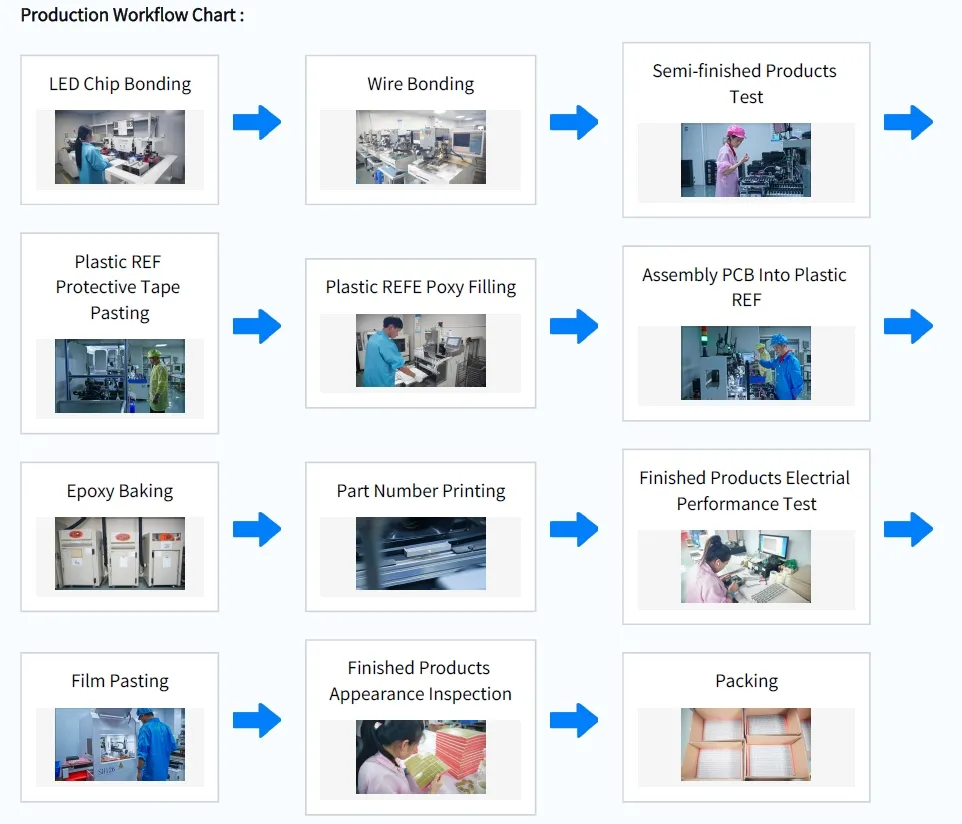

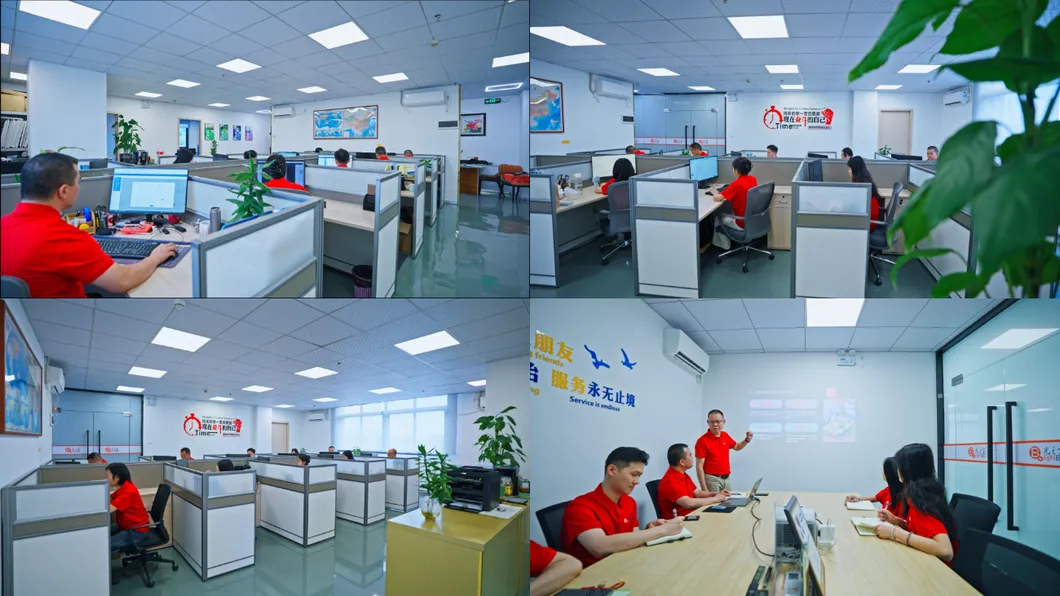

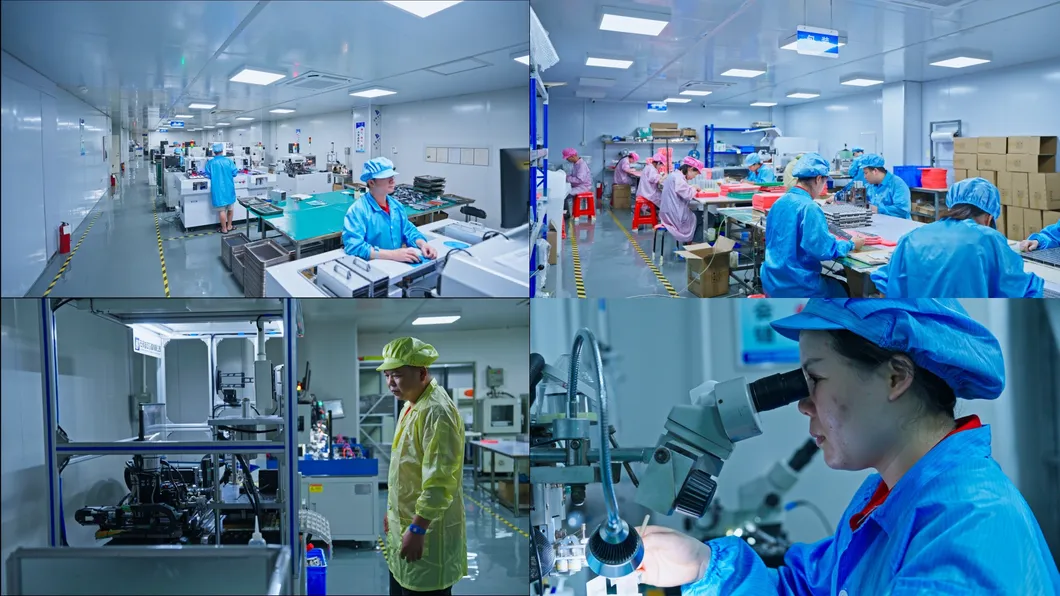

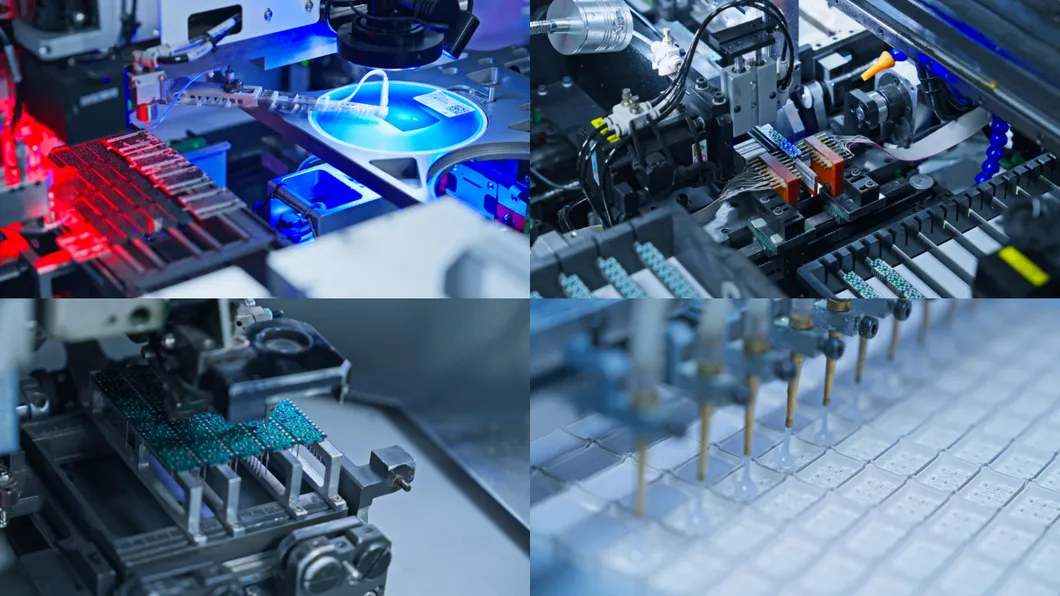

オフィスと工場の概要
