| ブランド名: | LIGHT-BO |

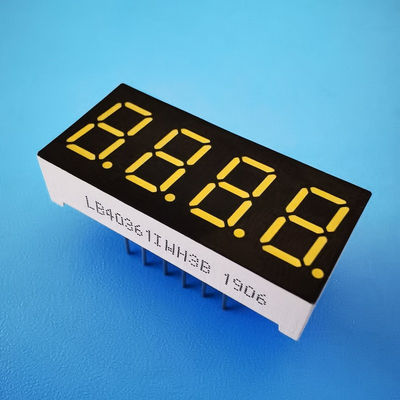

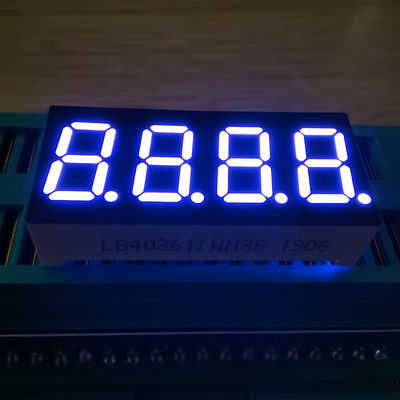

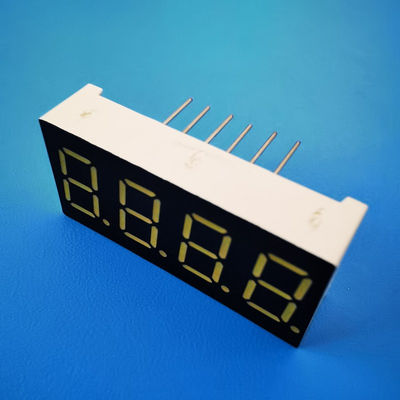

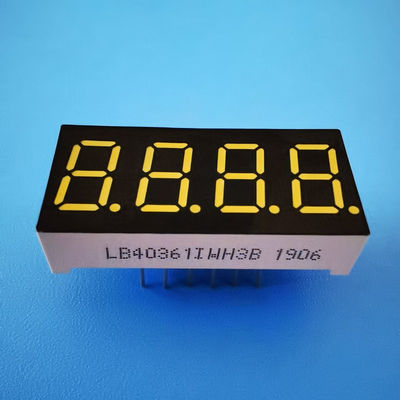

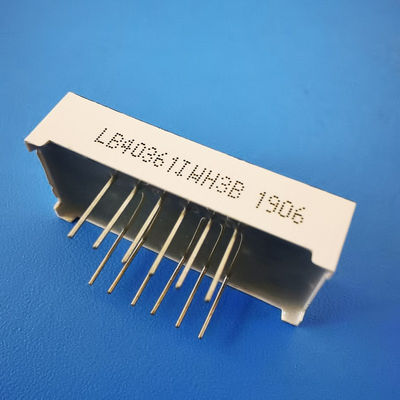

| モデル番号: | LB40361IWH3B |
| MOQ: | 1000 |
| 価格: | Negotiate |
| 支払条件: | T/T、ウェスタンユニオン、 |
| 供給能力: | 30000 PCS/日 |
| 仕様 | 詳細 |
|---|---|
| ブランド名 | Light-Bo |

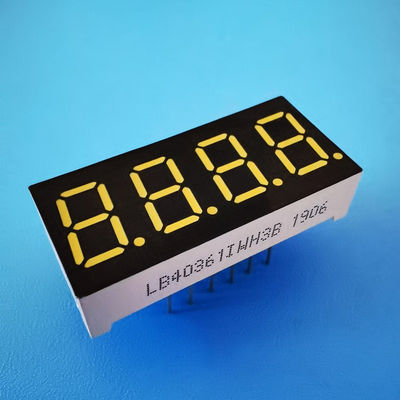

| タイプ | 標準7セグメント |
| 桁数 | 4桁 |
| 文字高 | 9.2mm（0.36インチ） |
| 外形寸法 | 30×14×7.2mm |
| 極性 | コモンカソード（コモンアノードはオプション） |
| 発光色 | 超高輝度ホワイト（マルチカラーオプションあり） |
| 表面デザイン | 黒地に黄色のセグメント |
| X/Y比 | 0.29-0.31（XおよびY両方） |
| 光度 | 100-120mcd |
| 順方向電圧 | 2.8-3.3V/LED |
| 順方向電流 | 5-10mA/LED |
| 準拠 | RoHS準拠 |
| パラメータ | 記号 | 定格 | 単位 |
|---|---|---|---|
| 順方向電流（ダイスあたり） | Ipm | 20 | mA |
| 逆電圧（ダイスあたり） | Vr | 5 | V |
| 電力消費量（ダイスあたり） | Pm | 80 | mW |
| 動作温度範囲 | Topr | -40～+85 | ℃ |
| 保管温度範囲 | Tstg | -40～+85 | ℃ |
| はんだ付け温度（3秒以下） | Th | 260 | ℃ |
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 30 | 40 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | λD | If=10mA | 569 | 574 | nm |
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.5 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 60 | 80 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | λD | If=10mA | 585 | 595 | nm |
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 60 | 80 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | λD | If=10mA | 600 | 605 | nm |
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 50 | 60 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | λD | If=10mA | 630 | 635 | nm |
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 80 | 100 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | λD | If=10mA | 625 | 635 | nm |
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 2.6 | 3.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 120 | 180 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | λD | If=10mA | 515 | 525 | nm |
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 120 | 140 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | λD | If=10mA | 460 | 465 | nm |
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 120 | 140 | mcd | |
| LED色温度 | K | If=10mA | 5500 | 20 | 6800 | K |
| 色度座標 | X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
