3桁7セグメントLEDディスプレイ、0.67インチ（17mm）、デュアルカラー（超高輝度赤/純粋な緑）、コモンカソード、家庭用

この3桁7セグメントLEDディスプレイは、家電製品におけるクリアで信頼性の高い数値表示のために設計されています。0.67インチ（17mm）の文字高さと、視認性と省スペース性を両立したコンパクトな外形寸法（47×22×8mm）が特徴です。

家電製品のニーズに応えるデュアルカラーの汎用性： 高コントラストのアラートには超高輝度赤 、通常の状態表示には純粋緑（515-525nm）を使用。

高コントラスト＆耐久性のあるデザイン： ぎらつきを軽減し、傷つきにくい保護フィルム付きの黄色のセグメント+黒い表面。

効率的で信頼性の高いパフォーマンス： 50,000時間以上の長寿命と、標準的なディスプレイドライバICとの互換性による低消費電力。

容易な統合とコンプライアンス： コンパクトな47×22×8mmのプロファイルは、RoHS認証により、世界的なコンプライアンスに対応し、スリムなコントロールパネルに適合します。

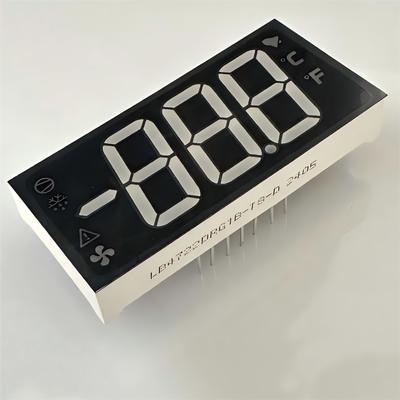

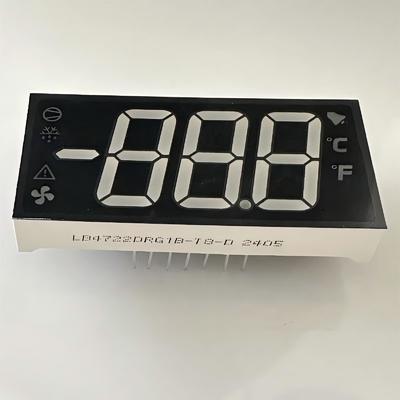

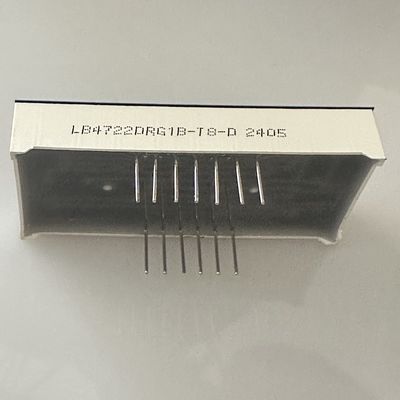

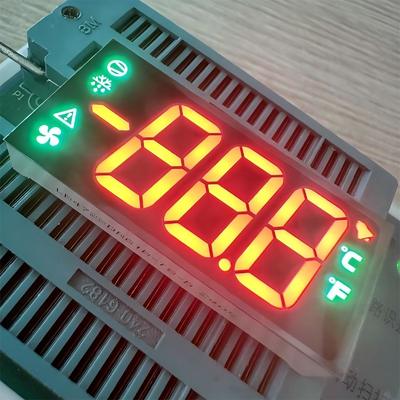

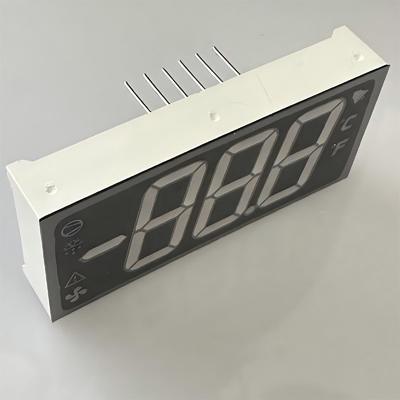

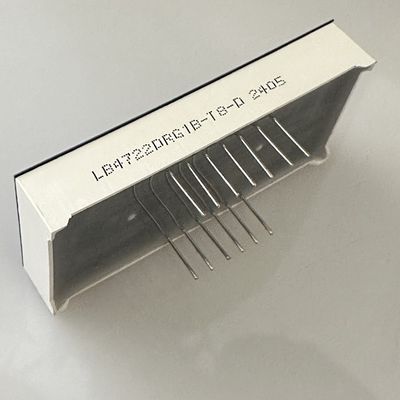

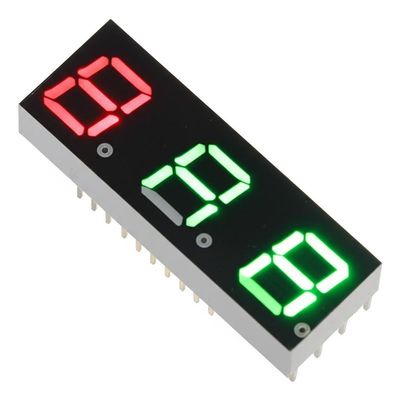

製品画像

3桁の数値表示を必要とする家電製品向け：

エアコン制御： 設定温度、室温、またはファン速度レベルを表示。

冷蔵庫のインジケーター/制御： 庫内温度やドア開放アラートを表示。

冷却/加熱制御： サーモスタット設定、タイマー時間、またはモードコードを表示。

その他の家電製品： 電子レンジ、電気ヒーター、除湿機など。

• 絶対最大定格（Ta=25℃）

  パラメータ	記号	定格	単位
  順方向電流（ダイあたり）	Ipm	20	mA
  逆電圧（ダイあたり）	Vr	5	V
  消費電力（ダイあたり）	Pm	80	mW
  動作温度範囲	Topr	-40~+85	℃
  保存温度範囲	Tstg	-40~+85	℃
  はんだ温度（≦3秒）	Th	260	℃



  コード：イエローグリーン- J

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	1.8		2.4	V
  逆電圧	Vr	Ir=10uA	5			V
  輝度	Iv	If=10mA	30		40	mcd
  半値幅のスペクトル	Δλ	If=10mA		20		nm
  波長	Dλ	If=10mA	569		574	nm




  コード：アンバー/イエロー -Y

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	1.8		2.5	V
  逆電圧	Vr	Ir=10uA	5			V
  輝度	Iv	If=10mA	60		80	mcd
  半値幅のスペクトル	Δλ	If=10mA		20		nm
  波長	Dλ	If=10mA	585		595	nm




  コード：オレンジ -F

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	1.8		2.4	V
  逆電圧	Vr	Ir=10uA	5			V
  輝度	Iv	If=10mA	60		80	mcd
  半値幅のスペクトル	Δλ	If=10mA		20		nm
  波長	Dλ	If=10mA	600		605	nm




  コード：超高輝度赤 -R

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	1.8		2.2	V
  逆電圧	Vr	Ir=10uA	5			V
  輝度	Iv	If=10mA	50		60	mcd
  半値幅のスペクトル	Δλ	If=10mA		20		nm
  波長	Dλ	If=10mA	630		635	nm




  コード：超高輝度赤 -UR

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	1.8		2.2	V
  逆電圧	Vr	Ir=10uA	5			V
  輝度	Iv	If=10mA	80		100	mcd
  半値幅のスペクトル	Δλ	If=10mA		20		nm
  波長	Dλ	If=10mA	625		635	nm




  コード：純粋緑 -G

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	2.6		3.2	V
  逆電圧	Vr	Ir=10uA	5			V
  輝度	Iv	If=10mA	120		180	mcd
  半値幅のスペクトル	Δλ	If=10mA		20		nm
  波長	Dλ	If=10mA	515		525	nm


  コード：超高輝度青 -BH

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	2.8		3.2	V
  逆電圧	Vr	Ir=10uA	5			V
  輝度	Iv	If=10mA	120		140	mcd
  半値幅のスペクトル	Δλ	If=10mA		20		nm
  波長	Dλ	If=10mA	460		465	nm

•


• コード：超高輝度白 -WH

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	2.8		3.2	V
  逆電圧	Vr	Ir=10uA	5			V
  輝度	Iv	If=10mA	120		140	mcd
  LEDの色温度	K	If=10mA	5500	20	6800	K
  色度座標	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

•


    SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD.（ブランド：LIGHT-BO）2006年に設立され、光電子LEDディスプレイの研究開発、製造、販売を統合する企業です。ISO 9001 2015品質マネジメントシステム認証取得企業です。  15年以上のOEMおよびODMの経験があります。
    LIGHTBO は、お客様のコスト削減と競争力強化を支援するために、高品質で低コストのカスタマイズされたソリューションを提供することに尽力しています。


    7セグメントLEDディスプレイ、カスタマイズLEDディスプレイ、数値LEDディスプレイ、ドットマトリクスLEDディスプレイ、家電製品、温度インジケーター、湿度インジケーター、冷蔵庫コントローラー、サーモスタットインジケーター、暖房および冷房制御などに広く使用されています。

FAQ（よくある質問）
Q1 あなたは商社ですか、それともメーカーですか？
A：当社は、光電子LEDディスプレイで20年以上の経験を持つオリジナルメーカーです。
Q2 主な製品は何ですか？
A：主な製品には、7セグメントLEDディスプレイ、SMD LEDディスプレイ、ドットマトリクスLEDディスプレイ、アローLEDディスプレイ、カスタムデザインLEDディスプレイ、LEDライトバー、スルーホールLED、SMD LED、LEDバックライトなどがあります。
Q3 MOQは何ですか？
A：MOQは1000個です。サンプル注文や、MOQ以下の少量注文も受け付けています。
Q4 注文前に、テスト用のサンプルを入手できますか？
A：はい。テスト用に5〜10個の無料サンプルを提供できますが、送料はお客様のご負担となります。
Q5 納期はどのくらいですか？
A：納期：約10〜20日。注文数量と原材料によります。緊急のご注文があり、在庫に原材料がある場合は、
7〜10日以内に準備できるよう、生産計画を調整できます。
Q6 支払い条件は何ですか？
A：銀行振込、T/T、Western Union、Paypal（少額）を受け付けています。支払い方法の詳細は交渉可能です。
Q7 FOB価格を提示してもらえますか？
A：はい。インコタームズEXW、FOB、CIF、DDPに基づいて価格を提示できます。
Q8 カタログと価格表はどのように入手できますか？
A：はい。カタログと価格表については、メールアドレスをお知らせいただくか、ウェブサイトから直接お問い合わせください。
Q9 価格交渉はできますか？
A：はい、大量注文の場合は割引を検討する場合があります。
Q10  送料はいくらですか？
A：発送物のサイズと発送方法によって異なります。
ご要望に応じて料金をご提示いたします。
Q11 カスタムデザインの製品はできますか？
A：はい、OEM&ODMサービスをご利用いただけます。お客様の要件に応じて、サイズ、LEDの色、機能アイコンをカスタマイズできます。
Q12 デザインを送った場合、自分だけのために作成し、他の人には公開しないことは可能ですか？
A：はい、お客様の許可なしに、他の人に公開したり販売したりすることはありません。
Q13 カスタマイズ製品のサンプルのリードタイムはどのくらいですか？
A：サンプルのリードタイムは、金型費用と金型図面の承認をお客様から受け取ってから約20〜25営業日です。
Q14 配送方法は？
 A：通常、DHL、FEDEX、UPS、EMS、BY AIR、BY SEAなどで商品を発送します。また、お客様に最適な方法を選択することもできます。
Q15 製品の品質をどのように保証しますか？
A：当社は、20年以上の経験を持つISO 9001 QMS認証メーカーです。出荷前にすべての製品に対して2回の100％テストを実施しています。
