超高輝度赤色0.36インチ（9.2mm）3桁7セグメントコモンアノードLEDディスプレイ（温度/湿度インジケーター用）

超高輝度赤色 0.36 インチ (9.2mm) 3 桁 7 セグメントコモンアノード LED ディスプレイ、温度/湿度インジケータ用

製品概要
超高輝度赤色 0.36 インチ 3 桁 7 セグメント コモン アノード LED ディスプレイの紹介。これは、温度/湿度インジケータ、家電製品、オーディオ機器向けに設計された高精度の数値ソリューションです。視認性、エネルギー効率、シームレスな統合を優先するように設計されたこのディスプレイは、室温 (例: 「23°C」)、室内湿度 (例: 「55% RH」)、またはプロセス値 (例: タイマーの「180」) など、毎日の環境指標を明確で信頼性の高い読み取り値で表示することに優れています。
9.2 mm の文字高により、0.5 ～ 1.5 メートル (カウンタートップのインジケーターやアプライアンス パネルの一般的な距離) からでも可読性が確保され、スリムな 22.5 × 14 × 7.2 mm のフォーム ファクタは、小型湿度センサーからオーディオ アンプのフロント パネルに至るまで、スペースに制約のある設計に適合します。黄色のエポキシ黒色表面は、非常に明るい赤色光とのコントラストを強化し、目を疲れさせることなく明るい周囲光（太陽光、キッチンの頭上など）をカットします。
このディスプレイは、共通のアノード極性、低消費電力、RoHS/REACH 準拠により、耐久性、環境への配慮、パフォーマンスのバランスが取れており、温度/湿度トラッカーや日常使用の電子機器における 24 時間 365 日の動作に最適です。

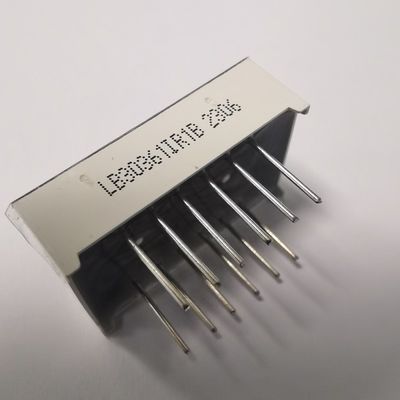

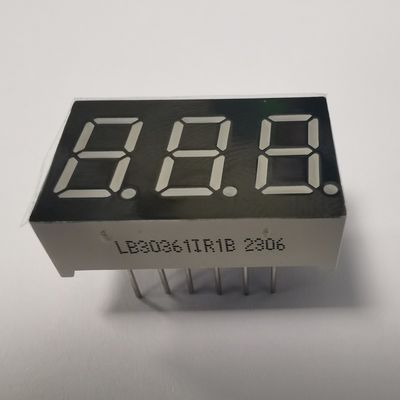

メイン画像

主な機能 (温度/湿度インジケーターに最適化)
1. 環境測定値の優れた可視性
超明るい赤色イルミネーション:赤色光（高光度）は、明るい環境（例：太陽の光が当たるリビングルーム、混雑した作業場）で目立ちます。これは、温度/湿度を迅速かつ正確にチェックするために重要です（例：「30°C」の熱波または「70% RH」の高湿度の確認）。
黄色のエポキシ黒色表面:黒い表面の下にある黄色のエポキシベースは、セグメントと背景の間のコントラストを高めながら、厳しい赤色光を和らげ（目の疲れを軽減します）、数字（0 ～ 9）と小数点（例：「24.5°C」）を鮮明に保ち、まぶしさや色褪せを防ぎます。
偶数セグメント照明:光度はすべてのセグメントに均一に分布しており（「ホットスポット」や薄暗いエッジはありません）、快適さやプロセス制御にとって重要な細かい値（例：「51% RH」対「52% RH」）の一貫した読みやすさを保証します。
2. コンパクトかつ産業グレードのデザイン
スリム 22.5×14×7.2mm 寸法:スペースに制約のあるデバイス向けに最適化されており、ポータブル温度/湿度モニター、スリムなスマート サーモスタット、またはオーディオ機器のフロント パネルに、再設計することなくフィットします。
工業標準サイズ:グローバルな 0.36 インチ 3 桁ディスプレイのフットプリントに従い、PCB を変更することなく、古いディスプレイのドロップイン交換 (既存の湿度パネルの古い緑のインジケータを赤にアップグレードするなど) を可能にし、時間とコストを節約します。
共通アノード極性:温度/湿度インジケータで広く使用されている標準ドライバIC(MAX7219、TM1638、HT1621など)で動作します。回路設計が簡素化され、カスタム極性アダプタは必要ありません。
3. エネルギー効率と耐久性
低消費電力 (極低電流):消費エネルギー (通常 5 ～ 10mA/LED) を最小限に抑え、ポータブルインジケーター (手持ち式湿度計など) のバッテリー寿命を延ばし、プラグインデバイス (壁に取り付けられたサーモスタットなど) の電力使用量を削減します。
長寿命 (50,000 時間以上):高品質の赤色 LED チップは継続使用に耐え、ほとんどの家電製品やインジケーターの 8 ～ 10 年の寿命に匹敵し、メンテナンスのダウンタイムを削減します (24 時間 365 日のプロセス インジケーターにとって重要です)。
安定したパフォーマンス:温度変動 (-10°C ～ 50°C、屋内/屋外での使用に一般的) および軽度の振動 (オーディオ機器の低音、家電製品のファンの動きなど) に耐え、明るさを維持し、値の更新中にちらつきがありません。
4. 汎用性とコンプライアンス
RoHS/REACH準拠:鉛、水銀、有害物質を含まず、厳格な世界環境基準を満たしており、家庭での使用だけでなく、EU、北米、アジアなどの市場への輸出にも安全です。
マルチカラーオプション:超明るい赤を超えて、青 (モダンな美しさ)、緑 (通常のステータス キュー)、白 (ニュートラルな表示)、琥珀、オレンジ、黄色が用意されており、機能的なニーズに柔軟に対応できます (例: 赤は「高温」警告、緑は「通常」湿度)。

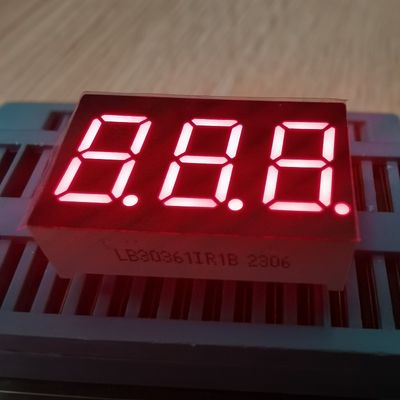

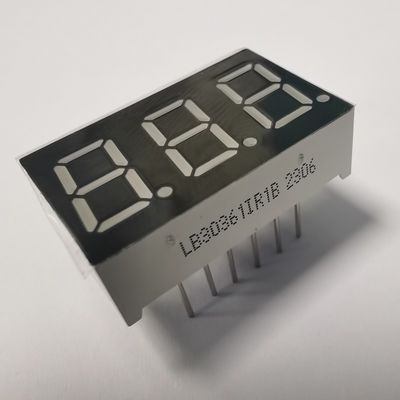

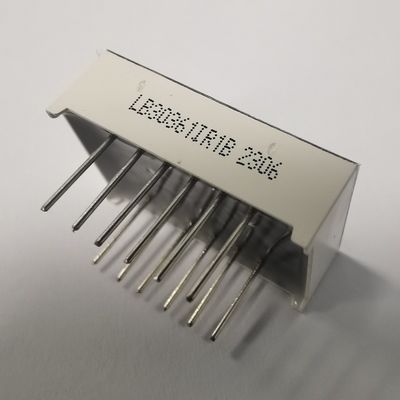

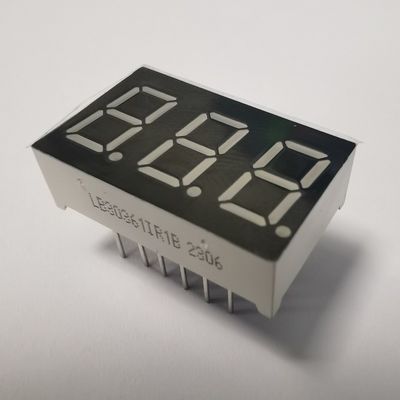

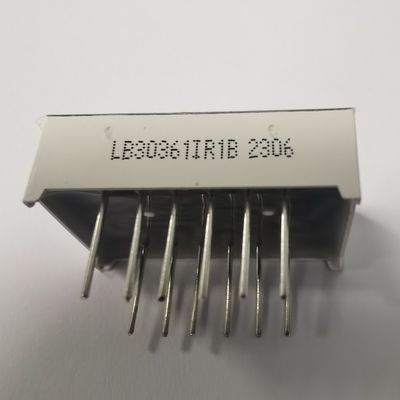

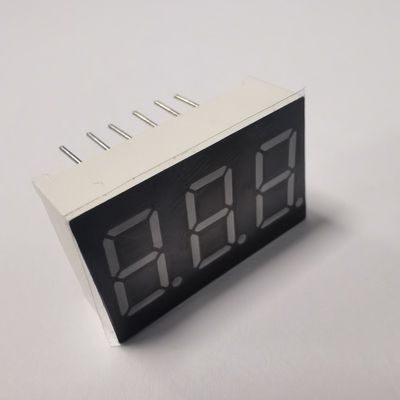

詳細画像

技術仕様

カテゴリ	パラメータ	仕様（温度・湿度最適化）
基本設計	表示タイプ	3 桁 7 セグメント LED ディスプレイ (高精度メトリクスの小数点をサポート)
	極性	共通アノード
	文字の高さ	0.36 インチ (9.2mm)
	外形寸法（長さ×幅×高さ）	22.5×14×7.2mm
	セグメント/表面仕上げ	黒色の表面を備えた黄色のエポキシ
光学性能	発光色	プライマリー: スーパーブライトレッド;オプション: 青/緑/白/琥珀/オレンジ/黄色
電気的パラメータ	順電圧 (VF)	高光度向けに最適化 (赤色の LED あたり通常 1.8 ～ 2.2V)
	推奨順電流	LEDあたり5～10mA
	消費電力	低 (連続使用時のエネルギー効率)
品質とコンプライアンス	主な利点	均一な配光、明るい環境の信頼性、安定した性能
	コンプライアンス	RoHS準拠、REACH準拠





アプリケーション
このディスプレイは、次のような環境指標や日常使用の電子機器向けに調整されています。
温度/湿度インジケーター:壁掛けモニター (例: 「22°C」/「50% RH」)、ポータブルセンサー (例: 「18°C」/「65% RH」)、または温室コントローラー (例: 「28°C」/「70% RH」)。
家庭用電化製品:電子レンジ（調理時間「02:30」）、冷蔵庫（温度「5℃」）、または空気清浄機（フィルター寿命「90日」）。
オーディオ/計器パネル:アンプ (音量レベル)、AV レシーバー (チャンネル番号)、または工業用プロセス パネル (タイマー「120s」)。
数値表示:バッテリー充電器（充電「85%」）、フィットネストラッカー（カロリー「250」）、またはスマートホームハブ（室温「21°C」）。



アプリケーションイメージ



温度/湿度インジケーターにこのディスプレイを選択する理由
環境測定値の明瞭さ:赤色光 + 黄色のエポキシ表面により、明るい/薄暗い空間でも視認性が確保され、快適さに影響を与える温度/湿度の値を読み間違えることはありません。
省スペースフィット:スリムな寸法はポータブルまたは壁掛けインジケータに適しており、デバイスの筐体を拡大する必要はありません。
エネルギーとコスト効率:低電流の使用により電池交換の頻度が軽減されます。長寿命によりメンテナンスコストが削減されます。
簡単なアップグレード:業界標準のサイズにより、古いディスプレイのドロップイン交換が可能になり、既存のインジケーターの寿命を延ばします。
グローバルコンプライアンス:RoHS/REACH 認証により、消費者の安全基準に合わせて国際市場への輸出が簡素化されます。



注文と物流情報
最小注文数量 (MOQ):標準の超明るい赤色モデルの場合は 300 個。カスタムカラー/構成の場合は 500 個。
パッキング：帯電防止 EPE + カートン (各ディスプレイは黄色のエポキシ表面とピンを保護するために個別に包装されています)。
納期：標準モデルの場合は 5 ～ 7 日。カスタムカラーの場合は10〜12日かかります。
輸送：エクスプレス (緊急サンプルの場合は FedEx/DHL)、航空 (中量)、海上 (大量生産)。



絶対最大定格(Ta=25℃)

パラメータ	シンボル	評価	ユニット
順電流(ダイスごと)	IPM	20	ミリアンペア
逆電圧(ダイスごと)	VR	5	V
消費電力(ダイスあたり)	午後	80	mW
動作温度範囲	トップル	-40～+85	℃
保存温度範囲	tstg	-40～+85	℃
はんだ温度(3秒)	Th	260	℃

コード:R-ウルトラブライトホワイト

パラメータ	シンボル	状態	分	タイプ	マックス	ユニット
順電圧(ダイスあたり)	Vf	場合=20mA	2.8		3.2	V
逆電圧(ダイスあたり)	VR	Ir=10uA	5			V
光度(サイコロあたり)	Ⅳ	場合=20mA	100		140	マクド
半値のスペクトル	λ	場合=20mA		20		nm
色温度		場合=20mA	6000		6500	K
LED動作寿命 100,000時間 絶対最大定格（Ta=25℃）
