| ブランド名: | LIGHT-BO |

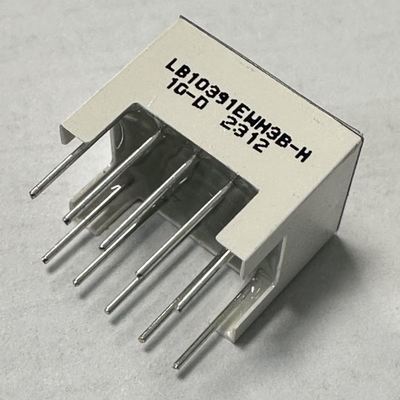

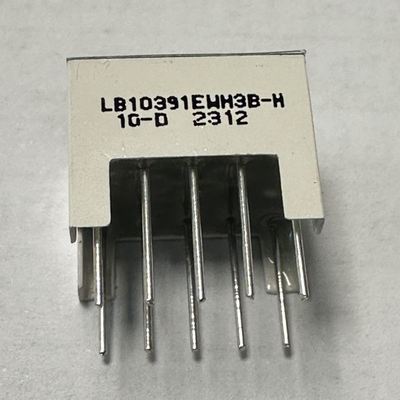

| モデル番号: | LB10391EWH3B-H10-D |
| MOQ: | 1000 |
| 価格: | Negotiate |
| 支払条件: | T/T、ウェスタンユニオン、 |
| 供給能力: | 20000 PCS/日 |

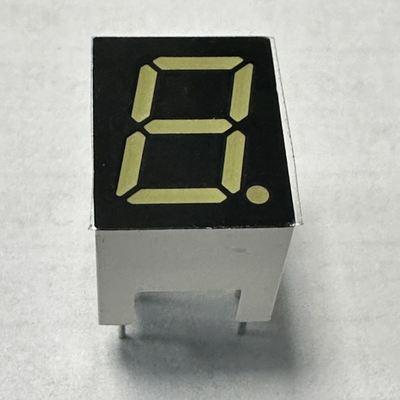

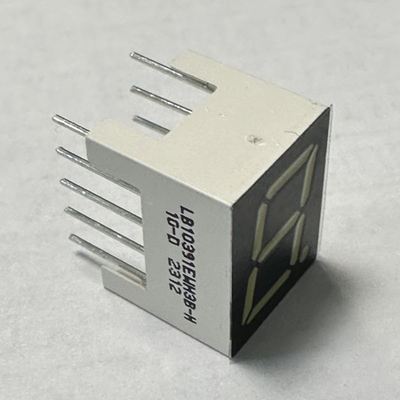

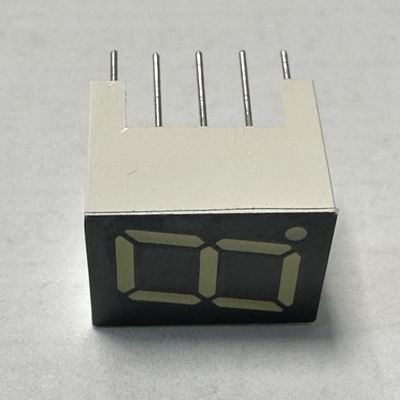

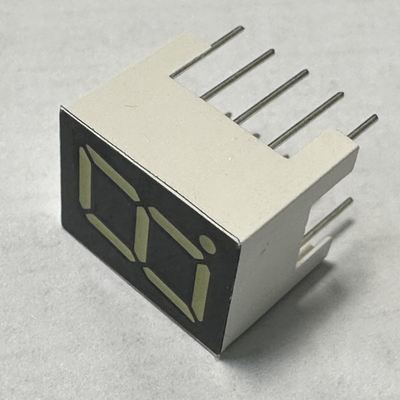

超白単桁0.39インチ7セグメントLEDディスプレイ コモンカソード 消費者向け電子機器用
製品概要

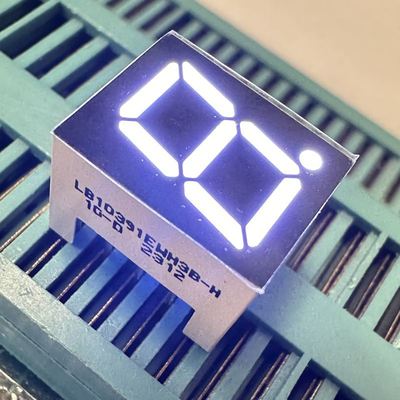

これは、消費者向け電子機器、家電製品、計器パネル向けに設計された、コンパクトで視認性の高い単桁7セグメントLEDディスプレイです。 桁の高さは0.39インチ（9.9mm）、外形寸法は10×13×10mmで、スペースが限られていても鮮明な視認性が不可欠な用途に最適です。 このディスプレイは超高輝度白色LEDを使用しており、さまざまな照明条件下で優れた視認性を確保しています。
このディスプレイはコモンカソード極性で動作し、幅広い標準ドライバICおよびマイクロコントローラと互換性があります。 高い光度、低消費電力、均一に分散されたセグメント照明により、幅広い用途で信頼性の高いプロフェッショナルなパフォーマンスを提供します。
主な仕様
単桁7セグメントLEDディスプレイ
桁の高さ: 0.39インチ（9.9mm）
外形寸法: 10 × 13 × 10mm
極性: コモンカソード
発光色: 超高輝度白色
赤、黄緑、アンバーも利用可能
高光度出力
高効率設計
低消費電力
非常に低い電流動作
均一に分散された発光セグメント
製品の特徴
低コスト、低消費電力、長寿命、安定した性能、簡単な組み立て、IC互換、大量の消費者向け電子機器用途に適しています
アプリケーション
当社の7セグメントLEDディスプレイは、以下に広く使用されています:
家電製品
オーブン、レンジフード、冷蔵庫と冷凍庫、小型キッチン家電
計器パネル
温度インジケーター、湿度計、カウンターとタイマー、プロセス制御ディスプレイ
製品ラインナップ
当社は、LEDディスプレイ製品の完全なラインナップを提供しています:
7セグメントLEDディスプレイ、英数字LEDディスプレイ、ドットマトリクスLEDディスプレイ、LEDバックライト、スルーホールLED、SMD LED
カスタマイズされたサイズ、色、または極性が必要な場合は、お客様の特定の要件を満たすOEM/ODMソリューションも提供しています。
絶対最大定格（Ta = 25℃）
| パラメータ | 記号 | 定格 | 単位 |
| 順方向電流（ダイあたり） | Ipm | 20 | mA |
| 逆電圧（ダイあたり） | Vr | 5 | V |
| 消費電力（ダイあたり） | Pm | 80 | mW |
| 動作温度範囲 | Topr | -40〜+85 | ℃ |
| 保管温度範囲 | Tstg | -40〜+85 | ℃ |
| はんだ温度（≦3秒） | Th | 260 |
℃ |
コード：黄緑- J
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If = 10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir = 10uA | 5 | V | ||
| 光度 | Iv | If = 10mA | 30 | 40 | mcd | |
| 半値幅のスペクトル | Δλ | If = 10mA | 20 | nm | ||
| 波長 | Dλ | If = 10mA | 569 | 574 | nm |
コード：アンバー/イエロー -Y
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If = 10mA | 1.8 | 2.5 | V | |
| 逆電圧 | Vr | Ir = 10uA | 5 | V | ||
| 光度 | Iv | If = 10mA | 60 | 80 | mcd | |
| 半値幅のスペクトル | Δλ | If = 10mA | 20 | nm | ||
| 波長 | Dλ | If = 10mA | 585 | 595 | nm |
コード：オレンジ -F
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If = 10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir = 10uA | 5 | V | ||
| 光度 | Iv | If = 10mA | 60 | 80 | mcd | |
| 半値幅のスペクトル | Δλ | If = 10mA | 20 | nm | ||
| 波長 | Dλ | If = 10mA | 600 | 605 | nm |
コード：超高輝度赤 -R
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If = 10mA | 1.8 | 2.2 | V | |
| 逆電圧 | Vr | Ir = 10uA | 5 | V | ||
| 光度 | Iv | If = 10mA | 50 | 60 | mcd | |
| 半値幅のスペクトル | Δλ | If = 10mA | 20 | nm | ||
| 波長 | Dλ | If = 10mA | 630 | 635 | nm |
コード：超高輝度赤 -UR
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If = 10mA | 1.8 | 2.2 | V | |
| 逆電圧 | Vr | Ir = 10uA | 5 | V | ||
| 光度 | Iv | If = 10mA | 80 | 100 | mcd | |
| 半値幅のスペクトル | Δλ | If = 10mA | 20 | nm | ||
| 波長 | Dλ | If = 10mA | 625 | 635 | nm |
コード：ピュアグリーン -G
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If = 10mA | 2.6 | 3.2 | V | |
| 逆電圧 | Vr | Ir = 10uA | 5 | V | ||
| 光度 | Iv | If = 10mA | 120 | 180 | mcd | |
| 半値幅のスペクトル | Δλ | If = 10mA | 20 | nm | ||
| 波長 | Dλ | If = 10mA | 515 | 525 | nm |
コード：超高輝度ブルー -BH
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If = 10mA | 2.8 | 3.2 | V | |
| 逆電圧 | Vr | Ir = 10uA | 5 | V | ||
| 光度 | Iv | If = 10mA | 120 | 140 | mcd | |
| 半値幅のスペクトル | Δλ | If = 10mA | 20 | nm | ||
| 波長 | Dλ | If = 10mA | 460 | 465 | nm |
コード：超高輝度白 -WH
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If = 10mA | 2.8 | 3.2 | V | |
| 逆電圧 | Vr | Ir = 10uA | 5 | V | ||
| 光度 | Iv | If = 10mA | 120 | 140 | mcd | |
| LED色温度 | K | If = 10mA | 5500 | 20 | 6800 | K |
|
色度座標
|
X/Y | If = 10mA | 0.29,0.32 | 0.30,0.33 | nm |
SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (ブランド: LIGHT-BO) 2006年設立、光電子LEDディスプレイの研究開発、製造、販売を統合する企業。 ISO 9001 2015品質マネジメントシステム認証取得企業。 15年以上のOEMおよびODM経験があります。
LIGHTBO は、お客様のコスト削減と競争力強化を支援するために、高品質で低コストのカスタマイズされたソリューションを提供することに尽力しています。
7セグメントLEDディスプレイ、カスタマイズLEDディスプレイ、数値LEDディスプレイ、ドットマトリクスLEDディスプレイ、 家電製品、温度インジケーター、湿度インジケーター、冷蔵庫コントローラー、サーモスタットインジケーター、暖房および冷房制御などに広く使用されています。
FAQ（よくある質問）
Q1 あなたは商社ですか、それともメーカーですか？
A: 当社は、光電子LEDディスプレイで20年以上の経験を持つオリジナルメーカーです。
Q2 主な製品は何ですか？
A: 主な製品には、7セグメントLEDディスプレイ、SMD LEDディスプレイ、ドットマトリクスLEDディスプレイ、矢印LEDディスプレイ、カスタムデザインLEDディスプレイ、LEDライトバー、スルーホールLED、SMD LED、LEDバックライトなどがあります。
Q3 MOQは何ですか？
A: MOQは1000個です。サンプル注文や、MOQ未満の少量注文も受け付けています。
Q4 注文する前に、テスト用のサンプルを入手できますか？
A: はい。テスト用に5〜10個の無料サンプルを提供できますが、送料はお客様のご負担となります。
Q5 納期はどのくらいですか？
A: 納期：約10〜20日。注文数量と原材料によります。 緊急の注文があり、在庫に原材料がある場合は、
7〜10日以内に準備できるように、生産計画を調整できます。
Q6 支払い条件は何ですか？
A: 銀行振込、T/T、Western Union、Paypal（少額）を受け付けています。 支払い方法の詳細は交渉可能です。
Q7 FOB価格を教えていただけますか？
A: はい。インコタームズEXW、FOB、CIF、DDPに基づいて価格を見積もることができます。
Q8 カタログと価格表はどのように入手できますか？
A: はい。 カタログと価格表については、メールアドレスをお知らせいただくか、ウェブサイトから直接お問い合わせください。
Q9 価格交渉は可能ですか？
A: はい、大量注文の場合は割引を検討する場合があります。
Q10 送料はいくらですか？
A: 発送物のサイズと発送方法によって異なります。ご要望に応じて料金をご提示いたします。
Q11 カスタムデザインの製品はできますか？
A: はい、OEM&ODMサービスをご利用いただけます。お客様の要件に応じて、サイズ、LEDの色、機能アイコンをカスタマイズできます。
Q12 デザインを送った場合、自分だけのために作成し、他の人には公開しないようにできますか？
A: はい、お客様の許可なしに、他の人に公開したり販売したりすることはありません。
Q13 カスタマイズ製品のサンプルのリードタイムはどのくらいですか？
A: サンプルのリードタイムは、金型費用と金型図面の承認をお客様から受け取ってから約20〜25営業日です。
Q14 配送方法は？
A:通常、DHL、FEDEX、UPS、EMS、BY AIR、BY SEAなどで商品を発送します。また、お客様に最適な方法を選択することもできます。
Q15 製品の品質をどのように保証しますか？
A: 当社は、20年以上の経験を持つISO 9001 QMS認証メーカーです。出荷前にすべての製品に対して2回の100％テストを実施しています。
