| ブランド名: | LIGHT-BO |
| モデル番号: | LB9218LBRY1B |
| MOQ: | 1000 |
| 価格: | Negotiate |
| 支払条件: | T/T、ウェスタンユニオン、 |
| 供給能力: | 20000 PCS/日 |
キッチンフード制御用のカスタムブルー/レッド/イエロー7セグメントLEDディスプレイモジュール
製品概要
このカスタム7セグメントLEDディスプレイモジュールは、キッチンフード制御パネル用に特別に設計されており、青、赤、黄色の多色表示をサポートします。高輝度、均一な照明、低消費電力、高温耐性を特徴とし、キッチン環境での長期使用に最適です。
| パラメータ | 仕様 |
|---|---|
| ディスプレイタイプ | カスタム7セグメントLEDディスプレイモジュール |
| パッケージ寸法 | 92 x 18 x 12 mm |
| 文字高さ | 12.7 mm (0.5インチ) |
| フェイスカラー | ブラック |
| 極性 | コモンカソード |
| 発光色 | 青 / 赤 / 黄 (その他の色も利用可能) |
| 動作温度 | 最大 +105℃ |
| ピンタイプ | SMD |

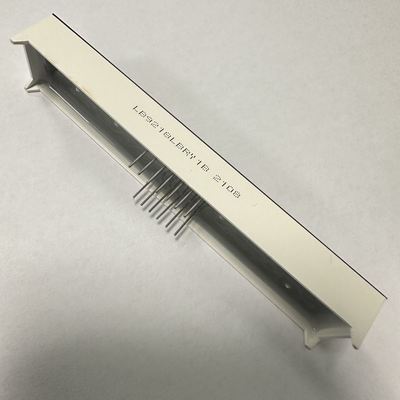

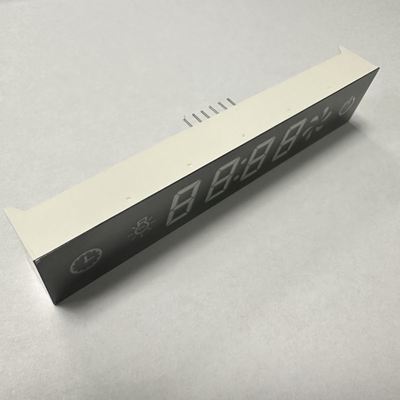

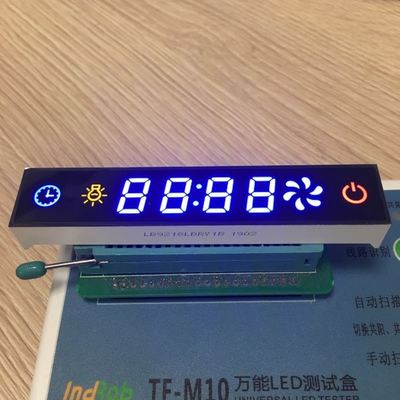

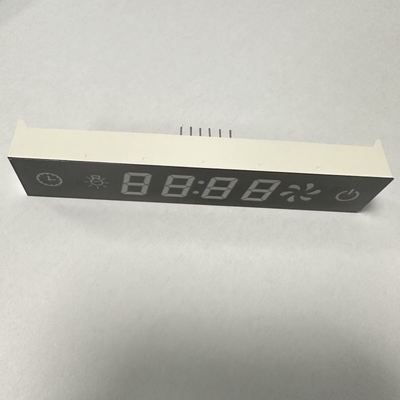

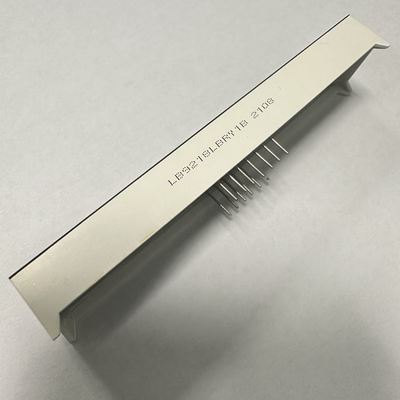

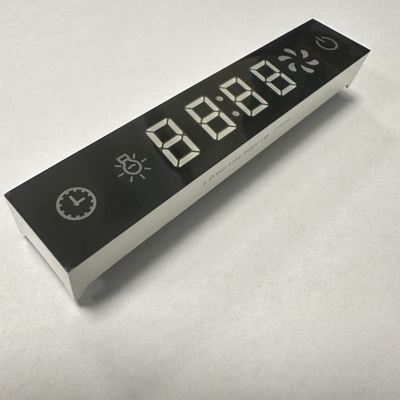

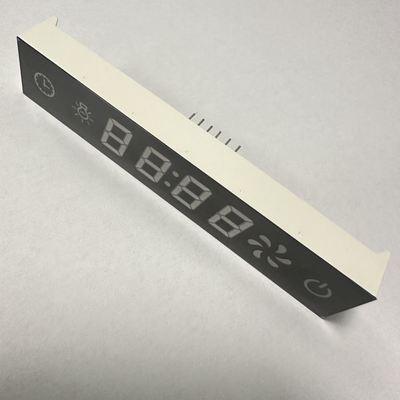

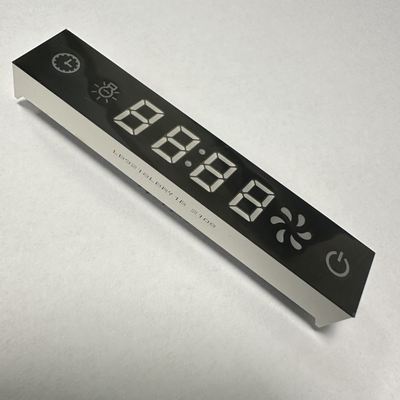

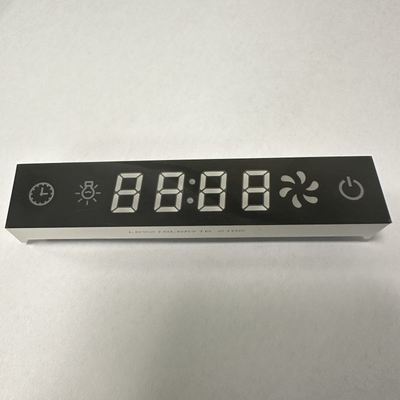

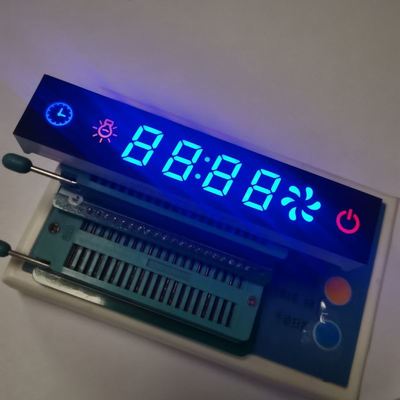

製品画像
利点
高い光度で鮮明な視認性
高効率、低消費電力
極めて低い電流での動作
各セグメントでの均一な光分布
高温下での安定した性能
自動組み立てを容易にするSMD設計
IC互換
カスタマイズ可能な複数色
用途
キッチンフード制御パネル
家庭用キッチン家電
レンジフード表示システム
小型家電制御インターフェース
絶対最大定格 (Ta=25℃)
| パラメータ | 記号 | 定格 | 単位 |
| 順方向電流 (ダイスあたり) | Ipm | 20 | mA |
| 逆電圧 (ダイスあたり) | Vr | 5 | V |
| 消費電力 (ダイスあたり) | Pm | 80 | mW |
| 動作温度範囲 | Topr | -40～+85 | ℃ |
| 保管温度範囲 | Tstg | -40～+85 | ℃ |
| はんだ付け温度 (≤3秒) | Th | 260 |
℃ |
コード:イエローグリーン - J
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 30 | 40 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 569 | 574 | nm |
コード:アンバー/イエロー -Y
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.5 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 60 | 80 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 585 | 595 | nm |
コード:オレンジ -F
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 60 | 80 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 600 | 605 | nm |
コード:スーパーブライトレッド -R
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 50 | 60 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 630 | 635 | nm |
コード:ウルトラブライトレッド -UR
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 80 | 100 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 625 | 635 | nm |
コード:ピュアグリーン -G
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 2.6 | 3.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 120 | 180 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 515 | 525 | nm |
コード:ウルトラブライトブルー -BH
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 120 | 140 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 460 | 465 | nm |
コード:ウルトラブライトホワイト -WH
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 逆電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 120 | 140 | mcd | |
| LED色温度 | K | If=10mA | 5500 | 20 | 6800 | K |
|
色度座標
|
X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (ブランド: LIGHT-BO)2006年設立、オプトエレクトロニクスLEDディスプレイの研究開発、製造、販売を統合する企業。ISO 9001 2015品質マネジメントシステム認証取得企業。15年以上のOEMおよびODM経験。
LIGHTBOは、顧客のコスト削減と競争力強化を支援するため、高品質かつ低コストのカスタムソリューションを提供することに尽力しています。
7セグメントLEDディスプレイ、カスタムLEDディスプレイ、数値LEDディスプレイ、ドットマトリクスLEDディスプレイ、家電製品、温度表示器、湿度表示器、冷蔵庫コントローラー、サーモスタット表示器、冷暖房制御などに広く使用されています。
