| ブランド名: | LIGHTBO |
| モデル番号: | LB3050SYWYR3S |
| MOQ: | 1000 |
| 価格: | Negotiate |
| 支払条件: | TT、ウェスタン・ユニオン |
| 供給能力: | 30000PCS/日 |

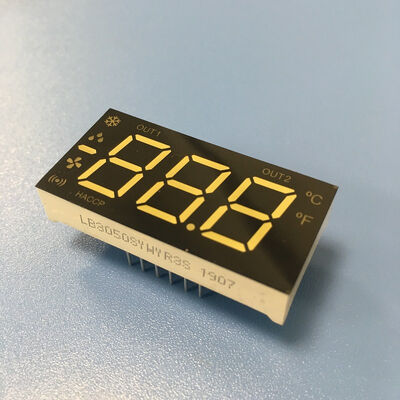

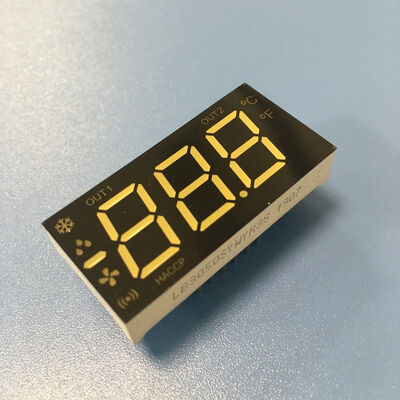

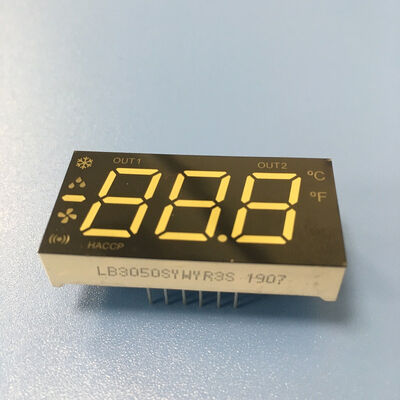

冷蔵庫制御用トリプル桁マルチカラー7セグメントLEDディスプレイ コモンカソード
| パッケージ寸法 | 38.5*19*8 (mm) |
| 文字高さ | 12.7mm (0.5インチ) |
| フェイスカラー | ブラック |
| 極性 | コモンカソード |
| 発光色 | 超高輝度ホワイト/レッド/イエロー |
| 動作温度 | -35℃～+85℃ |
| 順方向電圧 | 2.8-3.2V/LED |
| ピンタイプ | ピン スルーホール |
| 推奨順方向電流 | 5-10mA |
主な仕様/特長:
マルチカラー 3 1/2桁 7セグメントLEDディスプレイ
文字高さ: 12.7mm (0.50インチ)
外形寸法: 38.2 x 19 x 8mm
極性: コモンカソード
LEDカラー: 超高輝度ホワイト / イエロー / レッド
イエローセグメントとブラック表面にフィルムを使用
発光色: レッド、ブルー、グリーン、ホワイト、アンバー、イエロー、オレンジ、マルチカラーで利用可能。
高輝度と高信頼性
低消費電力
低電流
安定した性能
長寿命
容易な組み立て
IC互換
認証: RoHS, REACH
用途: 家電製品、温度表示器、湿度表示器、冷蔵庫コントローラー、サーモスタット表示器、冷暖房制御などに広く使用されています。
絶対最大定格 (Ta=25℃)
| パラメータ | 記号 | 定格 | 単位 |
| 順方向電流 (各ダイ) | Ipm | 20 | mA |
| 逆方向電圧 (各ダイ) | Vr | 5 | V |
| 電力消費量 (各ダイ) | Pm | 80 | mW |
| 動作温度範囲 | Topr | -40～+85 | ℃ |
| 保管温度範囲 | Tstg | -40～+85 | ℃ |
| はんだ付け温度 (3秒以下) | Th | 260 | ℃ |
コード: イエローグリーン - J
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆方向電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 30 | 40 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 569 | 574 | nm |
コード: アンバー/イエロー - Y
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.5 | V | |
| 逆方向電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 60 | 80 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 585 | 595 | nm |
コード: オレンジ - F
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆方向電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 60 | 80 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 600 | 605 | nm |
コード: スーパーレッド - R
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆方向電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 50 | 60 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 630 | 635 | nm |
コード: ウルトラレッド - UR
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆方向電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 80 | 100 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 625 | 635 | nm |
コード: ピュアグリーン - G
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 2.6 | 3.2 | V | |
| 逆方向電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 120 | 180 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 515 | 525 | nm |
コード: ウルトラブルー - BH
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 逆方向電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 120 | 140 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 460 | 465 | nm |
コード: ウルトラホワイト - WH
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| 順方向電圧 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 逆方向電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 120 | 140 | mcd | |
| LED色温度 | K | If=10mA | 5500 | 20 | 6800 | K |
| 色度座標 | X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
製品用途
7セグメントLEDディスプレイ、カスタムLEDディスプレイ、数値LEDディスプレイ、ドットマトリクスLEDディスプレイ、家電製品、温度表示器、湿度表示器、冷蔵庫コントローラー、サーモスタット表示器、冷暖房制御などに広く使用されています。
認証
オフィスと工場概要
会社展示会
配送サービス
よくある質問
Q1 貿易会社ですか、それともメーカーですか？
A: 当社は20年以上のオプトエレクトロニックLEDディスプレイ経験を持つオリジナルメーカーです。
Q2 主な製品は何ですか？
A: 主な製品は、7セグメントLEDディスプレイ、SMD LEDディスプレイ、ドットマトリクスLEDディスプレイ、アローLEDディスプレイ、カスタムデザインLEDディスプレイ、LEDライトバー、スルーホールLED、SMD LED、LEDバックライトなどです。
Q3 MOQは何ですか？
A: MOQは1000個です。サンプル注文やMOQ未満の少量注文も受け付けています。
Q4 注文前に、テスト用にサンプルを入手できますか？
A: はい。テスト用に5～10個の無料サンプルを提供できますが、送料はお客様負担となります。
Q5 納期はどのくらいですか？
A: 納期:約10～20日。注文数量と原材料によります。緊急のご注文で、在庫がある場合は、生産計画を調整して7～10日以内に準備できます。
Q6 支払い条件は何ですか？
A: 銀行振込、T/T、ウェスタンユニオン、少額の場合はペイパルを受け付けています。支払い方法の詳細は交渉可能です。
Q7 FOB価格の見積もりをお願いできますか？
A: はい。インコタームズEXW、FOB、CIF、DDPに基づいて価格を見積もることができます。
Q8 カタログと価格表を入手するにはどうすればよいですか？
A: はい。メールアドレスをお知らせいただくか、ウェブサイトから直接お問い合わせください。カタログと価格表をお送りします。
Q9 価格交渉はできますか？
A: はい、大量注文の場合は割引を検討する場合があります。
Q10 送料はいくらになりますか？
A: 配送量と配送方法によって異なります。ご要望に応じて料金を提示いたします。
Q11 カスタムデザイン製品はできますか？
A: はい、OEM＆ODMサービスが利用可能です。お客様の要件に応じて、サイズ、LEDカラー、機能アイコンをカスタマイズできます。
Q12 デザインを送ったら、私だけのために作ってもらえますか？他の人には見せないでください。
A: はい、お客様の許可なく表示したり、他人に販売したりすることはありません。
Q13 カスタム製品のサンプルリードタイムはどのくらいですか？
A: サンプルリードタイムは、金型費用と金型図面の承認後、約20～25営業日です。
Q14 配送方法は？
A: 通常、DHL、FEDEX、UPS、EMS、航空便、船便などで商品を発送します。また、お客様にとって最適な他の方法を選択することもできます。
Q15 製品の品質をどのように保証していますか？
A: 当社は20年以上の経験を持つISO 9001 QMS認証メーカーです。出荷前にすべての製品に対して2回の100％テストを実施しています。
