| ブランド名: | LIGHT-BO |
| モデル番号: | LB40361LY0B |
| MOQ: | 1000 |
| 価格: | Negotiate |
| 支払条件: | T/T、ウェスタンユニオン |
| 供給能力: | 20000 PCS/日 |
計器パネルの4桁の共通アンード7段LEDディスプレイ
製品概要
このLight-Boの4桁の共通アンード7セグメントLEDディスプレイは インストゥルメントパネル,デジタルインジケーター,家電制御システムに最適化された 産業用ソリューションです高コントラストの黄色い部分と黒い表面のデザイン温度,湿度,速度,機器の故障コードの鮮明で均一な数値表示を提供します.
1日3万台生産能力,10~15日配送,1000台のMOQにより,楽器および家具サプライヤーの大量生産需要を満たしています.ディスプレイは多色のエミッションオプションをサポート産業機器や家庭用電子機器の24時間24時間安定な運用に理想的な RoHS準拠です.
基本技術仕様
| カテゴリー | パラメータ | 仕様 (インストルメントパネル最適化) |
|---|---|---|
| 基本設計 | ブランド名 | ライトボ |
| タイプ | スタンダード | |
| ディスプレイタイプ | 4桁の7セグメントのLEDディスプレイ | |
| 極性 | 共通アノード | |
| セグメント/表面塗装 | 黒い表面上の黄色の部分 | |
| X/Y比 | 0.29-0 だった31 | |
| 光学性能 | 照明 の 強さ | 100-120 mcd/LED |
| 色 を 放出 する | 赤,青,黄色,緑,純緑,白,アンバー,オレンジ,黄色 | |
| 電気パラメータ | 前向き電圧 (VF) | 2.8-3.3V/LED |
| 前向きの電流 | 10-15mA/LED (101-5mAから訂正) | |
| 力 の 特質 | 高強度,低電力消費,非常に低電流 | |
| 品質 と 耐久性 | 主要 な 利点 | 急速な散熱,安定した性能,連続した均質なセグメント,簡単に組み立て,IC互換性 |
| 準拠性 | RoHS に準拠する | |
| オーダー&ロジスティックス | 最小注文量 (MOQ) | 1000個 |
| 取引期間 | EXW | |
| 支払条件 | T/T,WU | |
| 産地 | 広東,中国 (大陸) | |
| 生産能力 | 30千個/日 | |
| 梱包 | EPE + カートン (反静的,衝撃防止) | |
| 配達日 | 10〜15日 | |
| 交通手段 | 海,空気,陸 |
キー機能 (インストルメントパネル最適化)
1高コントラストの可視性
黄色いセグメント+黒い表面コントラスト:周囲の光の輝き (工場のヘッドランプ,家庭の照明) を排除し,4桁の値 (例えば"0250"rpm, "25.50" °C,エラーコード"E123") が 1-3メートルで鮮明で読みやすいことを保証します.
100-120mcd 高光強度過剰な電力を消費することなく 鮮明で目に見やすい照明を 提供し,計器パネルデータを近距離で見るのに最適です
連続型均一セグメントすべてのセグメントの明るさ変動は ≤5%で,工業用温度指標における "25.0°C" と "250°C" のような精度値を区別するために重要な数字の歪みを防止します.
2工業級耐久性と熱安定性
急速な熱消耗:熱耐性エポキシ材料と最適化された回路設計で設計されています長時間24時間/24日の動作で過熱を防ぐ- 狭いスペースを持つ高電力産業機器や家電に最適.
低電力消費と極低電流:10-15mA の前向き電流は,電池駆動の携帯機器のエネルギー消費を最小限に抑え,AC駆動デバイスの待機電源消費を削減し,運用コストを削減します.
変動環境における安定した性能:温度変動 (−10°C~60°C) と機械操作による軽微な振動に耐えるため,産業ワークショップや住宅環境では点滅や断片障害を防ぎます.
3製造者向け 簡単に組み込める 高効率
共通アンードIC互換性:主流ドライバIC (例えば,MAX7219,HT1621,TM1637) と,計器パネルに広く使用されているマイクロコントローラー (Arduino,ESP32,PLC) とシームレスに動作します.リアルタイムデータ表示のための回路設計を簡素化限界警告とパラメータ校正
高生産能力と間に合う配達:30大規模な機器や家電の製造にかかる 緊密なプロジェクトタイムラインを満たすEXW貿易条件は,グローバル顧客のための柔軟な物流オプションを提供しています.
簡単に組み立てられる:標準化されたスルーホール/SMTピノウットの設計は,自動生産ラインをサポートし,製造者の組み立て時間と労働コストを削減します.
4機能的差異化のための多彩多様性
選択的な放射色は,さまざまなアプリケーションシナリオで標的型使用を可能にします.
赤:超限警報の高可視性
純緑色正常状態/最適状態のサイン
アンバー:家電タイマー用の温かい音色
青い:高級スマートホームデバイスパネルのための現代的な美学
申請
このディスプレイは,計器パネルとマルチシナリオデジタル読み取りシステムのために設計されています.
工業用機器:温度/湿度指標,プロセス制御装置,モーターの速度計,試験・測定装置
家庭用電子機器 セットトップボックス チャンネル/ボリュームディスプレイ スマート機器の制御パネル デジタルタイマー 気候コントローラ
一般的なデジタル指標 バッテリーレベルモニター 携帯環境センサー フィットネス機器のデータ読み取り

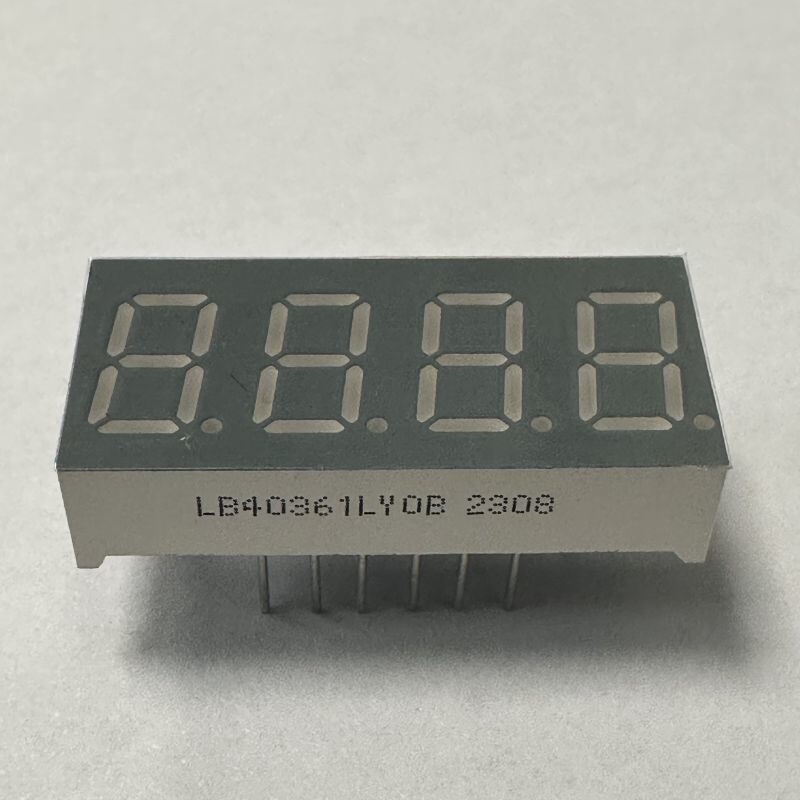

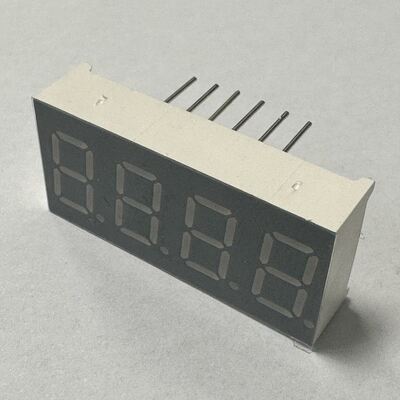

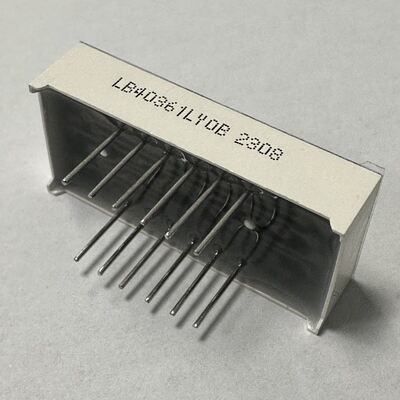

製品画像
絶対最大濃度 (Ta=25°C)
| パラメータ | シンボル | 格付け | ユニット |
| 前向きの電流 (ダースごとに) | Ipm | 20 | mA |
| 逆電圧 (ダースあたり) | ロープ | 5 | V |
| パワー分散 (ダース) | Pm | 80 | mW |
| 動作温度範囲 | トップ | -40~+85 | oC |
| 貯蔵温度範囲 | Tstg | -40~+85 | oC |
| 溶接温度 ((≤3秒) | ほら | 260 | oC |
コード:黄緑-J
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | ロープ | Ir=10uA | 5 | V | ||
| 照明の強さ | IV について | If=10mA | 30 | 40 | マクド | |
| 半分の価値を持つスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 569 | 574 | nm |
コード:アンバー/イエロー -Y
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | If=10mA | 1.8 | 2.5 | V | |
| 逆電圧 | ロープ | Ir=10uA | 5 | V | ||
| 照明の強さ | IV について | If=10mA | 60 | 80 | マクド | |
| 半分の価値を持つスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 585 | 595 | nm |
コード:オレンジ -F
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | ロープ | Ir=10uA | 5 | V | ||
| 照明の強さ | IV について | If=10mA | 60 | 80 | マクド | |
| 半分の価値を持つスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 600 | 605 | nm |
コード:超鮮やかな赤 -R
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆電圧 | ロープ | Ir=10uA | 5 | V | ||
| 照明の強さ | IV について | If=10mA | 50 | 60 | マクド | |
| 半分の価値を持つスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 630 | 635 | nm |
コード:超鮮やかな赤 -UR
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆電圧 | ロープ | Ir=10uA | 5 | V | ||
| 照明の強さ | IV について | If=10mA | 80 | 100 | マクド | |
| 半分の価値を持つスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 625 | 635 | nm |
コード:純緑色 -G
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | If=10mA | 2.6 | 3.2 | V | |
| 逆電圧 | ロープ | Ir=10uA | 5 | V | ||
| 照明の強さ | IV について | If=10mA | 120 | 180 | マクド | |
| 半分の価値を持つスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 515 | 525 | nm |
コード:超明るい青 -BH
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 逆電圧 | ロープ | Ir=10uA | 5 | V | ||
| 照明の強さ | IV について | If=10mA | 120 | 140 | マクド | |
| 半分の価値を持つスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 460 | 465 | nm |
コード:超明るい白 -WH
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 逆電圧 | ロープ | Ir=10uA | 5 | V | ||
| 照明の強さ | IV について | If=10mA | 120 | 140 | マクド | |
| LEDの色温度 | K | If=10mA | 5500 | 20 | 6800 | K |
|
色素度座標
|
X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
シェンゼン・グアンジバオ・テクノロジー株式会社 (ブランド:Light-Bo)2006年に設立され,光電子LEDディスプレイの研究開発,製造,販売を統合する会社です. ISO 9001 2015品質管理システム認定企業.15年以上のOEMとODMの経験があります.
ライト・ボ高品質で低コストのカスタマイズされたソリューションを提供することで,コストを削減し競争力を高めるために顧客を支援しています.
7セグメントLEDディスプレイ,カスタマイズされたLEDディスプレイ,数値LEDディスプレイ,ドットマトリックスLEDディスプレイ,家電,温度指示器,湿度指示器,冷蔵庫制御器,ターノスタット指示器,暖房冷却制御などに広く使用されています.
