| ブランド名: | LIGHTBO |

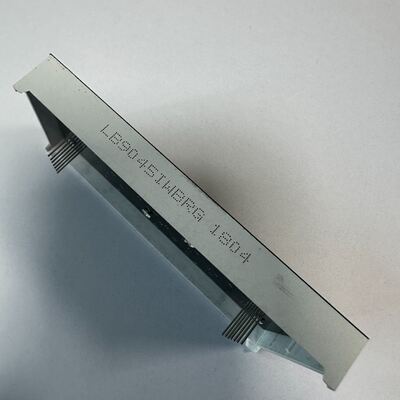

| モデル番号: | LB9045IWBRG |
| MOQ: | 1000 |
| 価格: | Negotiate |
| 支払条件: | TT、ウェスタンユニオン |
| 供給能力: | 50000個/日 |

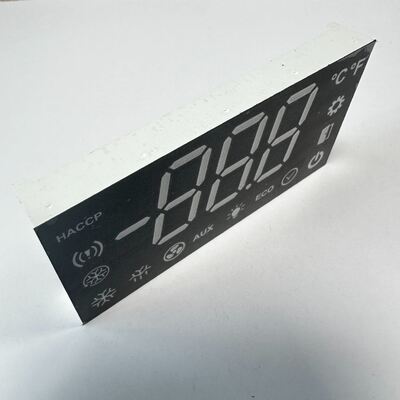

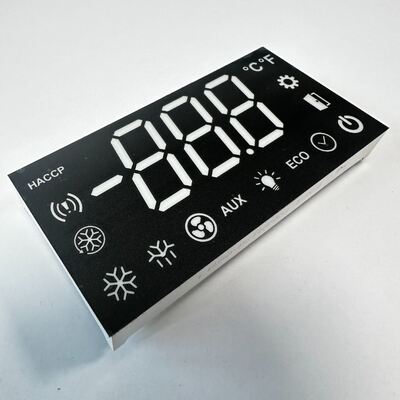

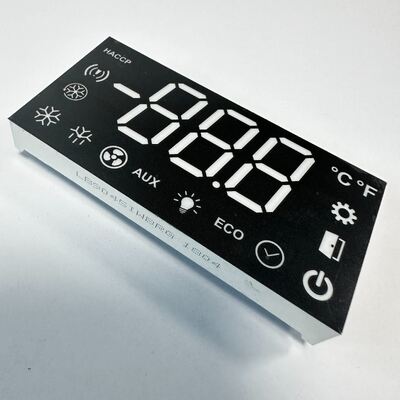

主な仕様/特長:
| パッケージ寸法 | 90*45*12 (mm) |
| 文字高さ | 27.4mm (1.08インチ) |
| フェイスカラー | ブラック |
| 極性 | コモンアノード |

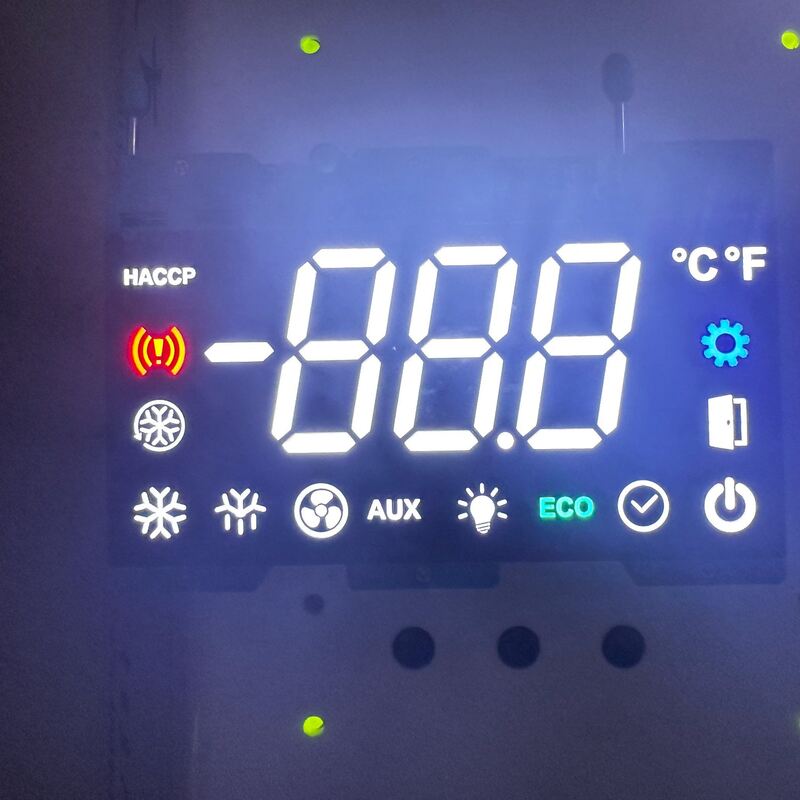

| 発光色 | 超高輝度ホワイト、ブルー、レッド、ピュアグリーン |
| 動作温度 | -35℃～+85℃ |
| 順方向電圧 | 2.8-3.2V/LED |
| ピンタイプ | スルーホールピン |
| 推奨順方向電流 | 5-10mA |
| パラメータ | 記号 | 定格 | 単位 |
|---|---|---|---|
| 順方向電流（ダイスあたり） | Ipm | 20 | mA |
| 逆方向電圧（ダイスあたり） | Vr | 5 | V |
| 消費電力（ダイスあたり） | Pm | 80 | mW |
| 動作温度範囲 | Topr | -40～+85 | ℃ |
| 保管温度範囲 | Tstg | -40～+85 | ℃ |
| はんだ付け温度（3秒以下） | Th | 260 | ℃ |
イエローグリーン（J）
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆方向電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 30 | 40 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 569 | 574 | nm |
アンバー/イエロー（Y）
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.5 | V | |
| 逆方向電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 60 | 80 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 585 | 595 | nm |
オレンジ（F）
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆方向電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 60 | 80 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 600 | 605 | nm |
スーパーブライトレッド（R）
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆方向電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 50 | 60 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 630 | 635 | nm |
ウルトラブライトレッド（UR）
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆方向電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 80 | 100 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 625 | 635 | nm |
ピュアグリーン（G）
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 2.6 | 3.2 | V | |
| 逆方向電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 120 | 180 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 515 | 525 | nm |
ウルトラブライトブルー（BH）
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 逆方向電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 120 | 140 | mcd | |
| 半値幅スペクトル | Δλ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 460 | 465 | nm |
ウルトラブライトホワイト（WH）
| パラメータ | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|---|
| 順方向電圧 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 逆方向電圧 | Vr | Ir=10uA | 5 | V | ||
| 光度 | Iv | If=10mA | 120 | 140 | mcd | |
| LED色温度 | K | If=10mA | 5500 | 20 | 6800 | K |
| 色度座標 | X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |

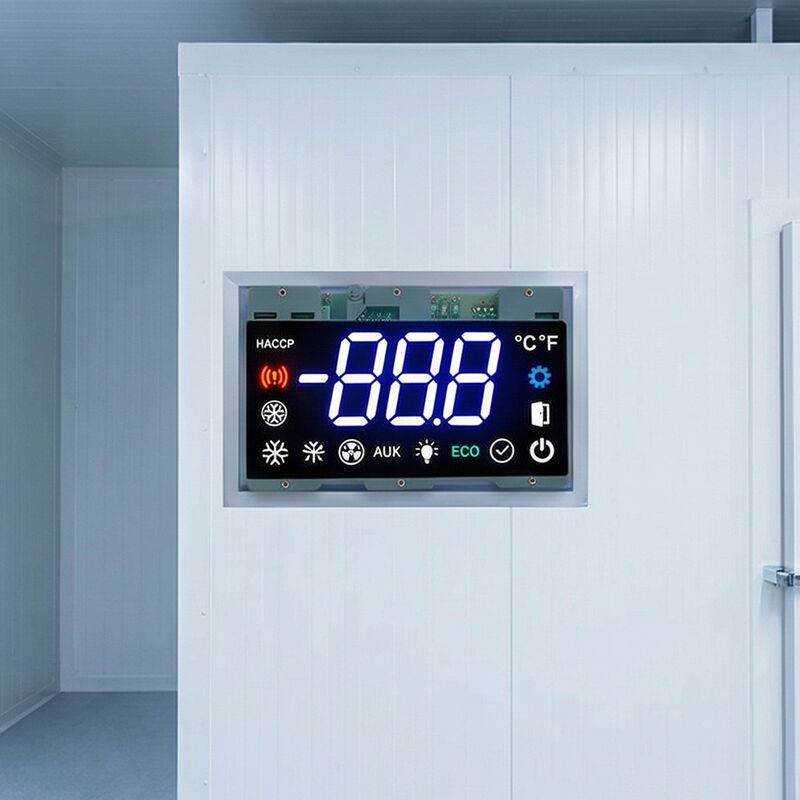

7セグメントLEDディスプレイ、カスタムLEDディスプレイ、数値LEDディスプレイ、ドットマトリクスLEDディスプレイ、家電製品、温度インジケーター、湿度インジケーター、冷蔵庫コントローラー、サーモスタットインジケーター、暖房および冷房制御システムに広く使用されています。
