高輝度赤色 7 セグメント LED ディスプレイ 6 桁 9.2mm デジタルカウントダウンタイマー用共通カソード

7 セグメント LED ディスプレイ
April 12, 2025
Category Connection: 7 つの区分の LED 表示
チャット お問い合わせ
タグ:
#低い電力7の区分表示 #7 つの区分によって導かれる表示 #7つの区分の数字表示
Brief: このソリューションを詳しく見て、実際に動作している様子をご覧ください。このビデオでは、高輝度赤色 7 セグメント LED ディスプレイをデモし、デジタル カウントダウン タイマーに最適な 6 桁の 9.2 mm コモン カソード設計を紹介します。さまざまな用途での高い光度、安定した性能、簡単な組み立てをご覧ください。
Related Product Features:
  • 9.2mmの桁高さと43.5 x 14.0 x 7 mmのコンパクトな外形寸法を備えており、多目的に統合できます。
  • 黒い表面に白いセグメントを備えた共通のカソード構成により、鮮明でコントラストの高い視認性を実現します。
  • 波長630～635nm、光度50～60MCDの非常に明るい赤色の表示色。
  • LED あたり 1.8 ～ 2.2V の順電圧と LED あたり 5 ～ 10mA の順電流でエネルギー効率が高くなります。
  • 赤、青、黄緑、純粋な緑、琥珀、オレンジ、黄色、白など、複数の発光色をご用意しています。
  • 高い信頼性、低消費電力、幅広い動作温度範囲にわたって安定したパフォーマンスを実現するように設計されています。
  • ICと互換性があり、組み立てが簡単なため、開発コストが削減され、さまざまなシステムへの統合が簡素化されます。
  • 均一なセグメントが連続しているため長寿命で、インストルメントパネル、家電製品、デジタルインジケーターに適しています。
FAQ:
  • この 7 セグメント LED ディスプレイの主な電気仕様は何ですか?
    ディスプレイは、LED あたり 1.8 ～ 2.2 V の順電圧、LED あたり 5 ～ 10 mA の順電流で動作します。最大順電流定格はダイあたり 20mA で、最大 5V の逆電圧に耐えることができます。
  • この LED ディスプレイはどのような用途によく使用されますか?
    このディスプレイは、その高輝度、信頼性、容易な統合により、インストルメントパネル、家電製品、デジタル温湿度インジケーター、カウントダウンタイマーなどに広く使用されています。
  • 利用可能な色のオプションとその代表的な光度は何ですか?
    複数の色があります: スーパー ブライト レッド (50 ～ 60 mcd)、ウルトラ ブライト レッド (80 ～ 100 mcd)、ピュア グリーン (120 ～ 180 mcd)、ウルトラ ブライト ブルー (120 ～ 140 mcd)、ウルトラ ブライト ホワイト (120 ～ 140 mcd)、アンバー/イエロー (60 ～ 80 mcd)、オレンジ (60 ～ 80 mcd)、黄緑 (30 ～ 40 mcd)。
  • このディスプレイの動作温度範囲は?
    ディスプレイは、-40°C ～ +85°C の広い温度範囲で確実に動作するように設計されており、さまざまな環境条件に適しています。
関連動画

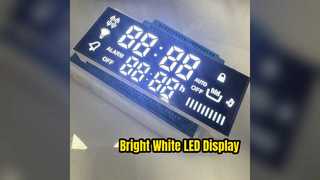

冷蔵庫用ウルトラホワイトLEDディスプレイ 00:09
