デジタルタイムゾーンクロックインジケーター用3mmドットマトリクスLEDディスプレイ 5 X 7

Name: デジタルタイムゾーンクロックインジケーター用3mmドットマトリクスLEDディスプレイ 5 X 7
Brand: Shenzhen Guangzhibao Technology Co., Ltd.
SKU: LB03572EBH1S
Price: 9.20 USD
Availability: InStock

ブランド名:	LIGHT-BO
モデル番号:	LB03572EBH1S
MOQ:	1000
価格:	Negotiate
支払条件:	TT 事前に
供給能力:	50000PCS/days

詳細情報

製品説明

詳細情報

起源の場所:

シェンゼン,中国

証明:

ISO9001&RoHS

外形寸法:

22.75×31.8×8.5ミリ

応用:

電子ディスプレイ

LEDの色:

超明るい青

光度:

100〜120mcd

説明:

3MM 5×7ドットマトリックスLEDディスプレイ

輝度:

高い

ドット直径:

約2mm

タイプ:

標準

逆電圧:

極性:

行アノード列カソード

特徴:

高品質で競争力のある価格

発光色:

超明るい白

波長:

60-625NM

1ドットあたりの電流:

約20mA

順電圧:

1.8-2.3V/LED

発光ドット径:

3mm

インタフェース:

ダイレクトドライブまたはドライバーIC経由

サイズ:

5×7

パッケージの詳細:

EPE+CARTON

供給の能力:

50000PCS/days

ハイライト:

デジタルタイムゾーンクロックLEDディスプレイ

ドットマトリクスLEDディスプレイ 5 X 7

製品説明

3mmドットマトリクスLEDディスプレイ 5*7 デジタルタイムゾーンクロックインジケーター用

デジタルタイムゾーンクロックインジケーターおよび各種産業用途向けに設計された高性能5*7ドットマトリクスLEDディスプレイ。

製品仕様

発光ドット径: 22.75 * 31.8 * 8.5mm

外形寸法: コモンカソードコラムアノード

接続: 超高輝度ブルー

発光色: 460-470NM

波長: 100-120MCD

光度: 2.6-3.0V/LED

順方向電圧: 赤、青、黄、緑、オレンジ、白、アンバー

利用可能な色: 3mm

品質保証

原材料検査
チップ＆ワイヤーボンディング後のプロセス検証と全数検査
梱包前の包括的なテストと出荷前の部分的な検証

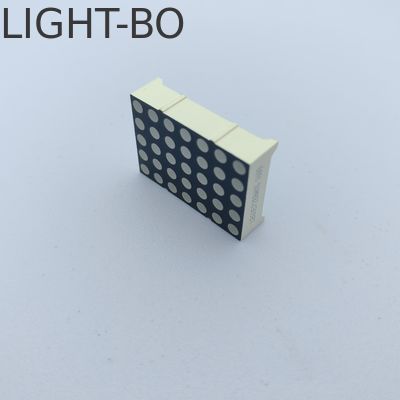

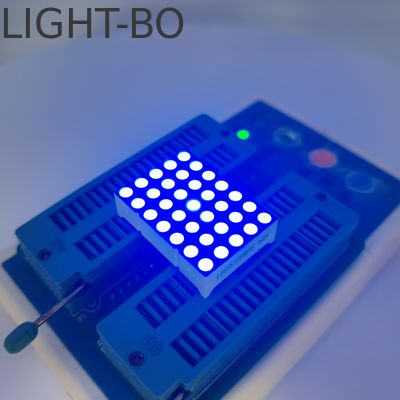

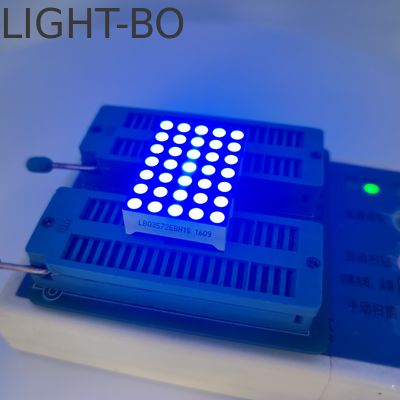

製品画像

技術パラメータ

黄緑 - J/JU

鮮やかな黄緑色のオプションで、視覚的な魅力とデザインの柔軟性を向上させます。

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.4	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	30		40	mcd
半値幅	△λ	If=10mA		20		nm
波長	Dλ	If=10mA	569		574	nm

アンバー/イエロー - Y

温かみのあるアンバー/イエローの色合いで、快適な照明と視覚的な魅力を提供します。

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.5	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	60		80	mcd
半値幅	△λ	If=10mA		20		nm
波長	Dλ	If=10mA	585		595	nm

オレンジ - F

視認性を高めたダイナミックなビジュアルディスプレイのためのエネルギッシュなオレンジ色。

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.4	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	60		80	mcd
半値幅	△λ	If=10mA		20		nm
波長	Dλ	If=10mA	600		605	nm

スーパーレッド - R

最大限の視認性と注目を集めるディスプレイのための高輝度レッド。

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	50		60	mcd
半値幅	△λ	If=10mA		20		nm
波長	Dλ	If=10mA	630		635	nm

ウルトラレッド - UR

優れた視認性とディスプレイ効果のための最大輝度レッド。

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	1.8		2.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	80		100	mcd
半値幅	△λ	If=10mA		20		nm
波長	Dλ	If=10mA	625		635	nm

ピュアグリーン

エコフレンドリーなデザインと自然な視覚的魅力に最適なクリアなグリーンカラー。

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.6		3.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		180	mcd
半値幅	△λ	If=10mA		20		nm
波長	Dλ	If=10mA	515		525	nm

ウルトラブルー - BH

モダンで洗練されたディスプレイアプリケーションのための鮮やかなブルー。

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.8		3.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		140	mcd
半値幅	△λ	If=10mA		20		nm
波長	Dλ	If=10mA	460		465	nm

ウルトラホワイト - WH

優れた明瞭度とエレガントなディスプレイパフォーマンスのためのピュアホワイト。

パラメータ	記号	条件	最小	標準	最大	単位
順方向電圧	Vf	If=10mA	2.8		3.2	V
逆方向電圧	Vr	Ir=10uA	5			V
光度	Iv	If=10mA	120		140	mcd
LED色温度	K	If=10mA	5500	20	6800	K
色度座標	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

絶対最大定格 (Ta=25ºC)

過酷な条件下での最適な信頼性を保証する性能仕様。

パラメータ	記号	定格	単位
順方向電流 (ダイスあたり)	Ipm	20	mA
逆方向電圧 (ダイスあたり)	Vr	5	V
消費電力 (ダイスあたり)	Pm	80	mW
動作温度範囲	Topr	-40~+85	ºC
保管温度範囲	Tstg	-40~+85	ºC
はんだ付け温度 (3秒以下)	Th	260	ºC

メーカープロフィール

Shenzhen Guangzhibao Technology Co., Ltd. (BRAND: LIGHT-BO) は、2006年以来、OEMおよびODMソリューションの大手プロバイダーです。ISO 9001:2015認証と15年以上の経験を持ち、信頼と技術的専門知識を基盤とした革新的で高品質なLEDディスプレイソリューションを提供しています。

LIGHTBOは、グローバル市場での競争優位性を高める費用対効果の高いカスタムソリューションを提供し、クライアントがダイナミックな業界環境で成功できるよう支援します。

アプリケーション

当社の最先端のウルトラレッド5*7ドットマトリクスディスプレイは、7セグメントLEDディスプレイ、カスタムLEDディスプレイ、数値LEDディスプレイ製品とともに、以下のような多様なアプリケーションにシームレスに統合できるように設計されています。

家電製品の近代化
正確な温度・湿度監視
冷蔵庫コントローラーおよびサーモスタット
HVACシステムおよび産業用制御

認証と施設

会社展示会

配送とロジスティクス

お客様の特定の要件を満たすために、DHL、FEDEX、UPS、EMS、航空貨物、海上貨物を含む複数の配送方法をサポートしています。

よくある質問

Q1: あなたは商社ですか、それともメーカーですか？

A: 当社は、オプトエレクトロニックLEDディスプレイで20年以上の経験を持つオリジナルメーカーです。

Q2: 主な製品は何ですか？

A: 当社の製品範囲には、7セグメントLEDディスプレイ、SMD LEDディスプレイ、ドットマトリクスLEDディスプレイ、アローLEDディスプレイ、カスタムデザインLEDディスプレイ、LEDライトバー、スルーホールLED、SMD LED、LEDバックライトが含まれます。

Q3: 最低注文数量 (MOQ) はいくつですか？

A: 標準のMOQは1000個ですが、サンプル注文やMOQを下回る少量注文も受け付けています。

Q4: 注文前にテスト用のサンプルを入手できますか？

A: はい、テスト用に5〜10個の無料サンプルを提供しています。送料はお客様負担となります。

Q5: 納期はどのくらいですか？

A: 標準納期は10〜20日ですが、注文数量と材料の入手状況によって異なります。材料が入手可能な緊急注文は7〜10日で完了できます。

Q6: 支払い条件は何ですか？

A: 少額の場合は銀行振込、T/T、ウェスタンユニオン、PayPalを受け付けています。支払い方法は交渉可能です。

Q7: FOB価格を提供できますか？

A: はい、EXW、FOB、CIF、DDPを含むインコタームズに基づいて価格を見積もります。

Q8: カタログと価格表を入手するにはどうすればよいですか？

A: メールアドレスを提供するか、当社のウェブサイトから直接お問い合わせください。

Q9: 価格交渉はできますか？

A: はい、大量注文の場合は割引を検討します。

Q10: 送料はいくらですか？

A: 送料は出荷サイズと方法によって異なります。お客様の要件に基づいて見積もりを提供します。

Q11: カスタムデザインサービスを提供していますか？

A: はい、包括的なOEM＆ODMサービスを提供しており、サイズ、LEDカラー、機能アイコンをお客様の仕様に合わせてカスタマイズします。

Q12: カスタムデザインは機密保持されますか？

A: はい、許可なくお客様のデザインを他者に共有または販売することはありません。

Q13: カスタム製品サンプルのリードタイムはどのくらいですか？

A: カスタムサンプルの通常、金型費用とデザイン承認を受けてから20〜25営業日かかります。

Q14: どのような配送方法を使用していますか？

A: DHL、FEDEX、UPS、EMS、航空貨物、海上貨物で発送します。お客様のニーズに最適な方法を選択できます。

Q15: 製品の品質をどのように保証していますか？

A: ISO 9001認証メーカーとして20年以上の経験を持ち、出荷前にすべての製品の100％包括的なテストを実施しています。
