赤/純緑色LEDディスプレイ 7セグメント 17mmデジタル冷蔵システム用共通カソード

デジタル冷蔵システム用赤/純緑色LEDディスプレイ7セグメント17mmコモンカソード

製品概要

Light-Bo's カスタマイズされた3桁7セグメントLEDディスプレイで、0.67インチ（17mm）の文字高さとマイナス記号を内蔵し、家電製品や空調システムでの多様な性能を発揮するように設計されています。堅牢なパッケージ寸法(47×22×8mm)とデュアルカラーオプション—超高輝度赤色（620-625nm）と純緑色（515-525nm）—により、正の値と負の値（マイナス記号のおかげで）の両方で鮮明な視認性を実現します。コモンカソード（コモンアノードも利用可能）として構成されており、このディスプレイは高輝度（80-100mcd）と低消費電力のバランスを取り、エアコン制御、冷蔵庫インジケーター、暖房/冷房システムに最適です。

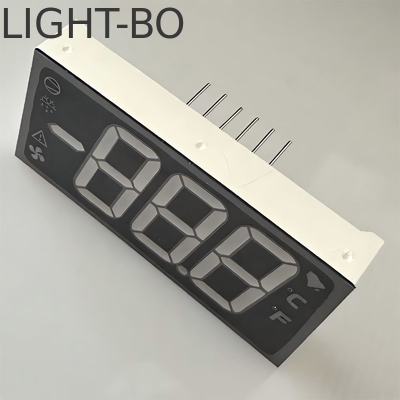

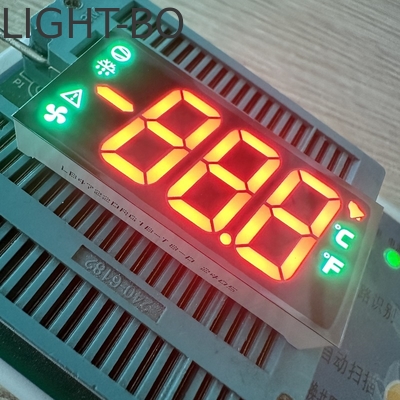

製品画像

主な特徴

マイナス記号付き3桁： 独自の設計には、負の値（ゼロ以下の温度など）を表示するためのマイナス記号が含まれており、空調システムに不可欠です。

デュアルカラーオプション： 超高輝度赤色（620-625nm、1.8-2.3V）と純緑色（515-525nm、2.8-3.3V）は、さまざまな家電製品の美観と機能的ニーズに対応し、追加の色（青、アイスブルー、白など）も利用可能です。

最適なサイズ： 0.67インチ（17mm）の文字高さと47×22×8mmの寸法により、家電パネルで過剰なスペースを占有することなく、読みやすさを確保します。

高い視認性： 80-100mcdの輝度と黒い表面の白いセグメント（保護フィルム付き）により、明るい環境でも暗い環境でも鮮明さを保証します。

省エネ： 低順方向電流（5-10mA/LED）は消費電力を最小限に抑え、家電製品での長期的な動作に最適です。

簡単な統合： コモンカソード構成（コモンアノードオプション）、IC互換性、および簡単な組み立てにより、PCボードへの設置が合理化されます。

耐久性とコンプライアンス： 安定した性能、長寿命、およびRoHS認証により、家庭用および空調用途での信頼性が保証されます。

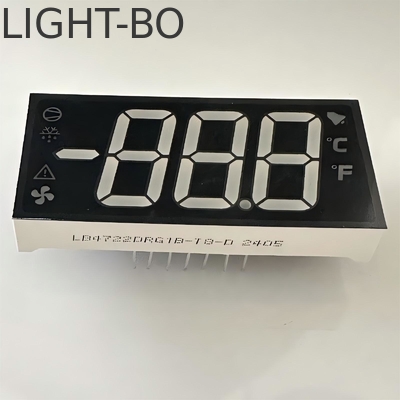

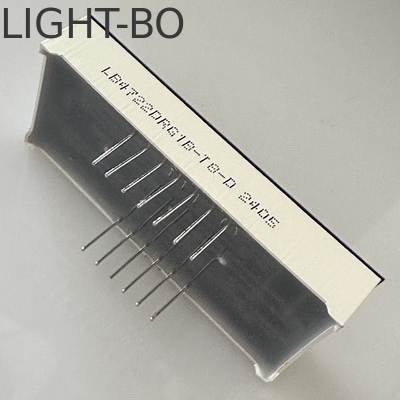

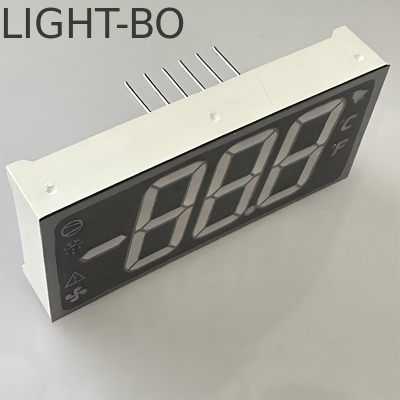

詳細画像

技術仕様

用途

最適：

エアコンと冷蔵庫の制御

暖房、冷房、空調システム

数値読み出しを必要とする家電製品（負の値を含む）

温度インジケーターと規制表示

注文とロジスティクス

最小注文： 1000個

取引条件：EXW

支払条件：T/T、WU

原産地： 中国広東省（本土）

輸送オプション：海上、航空、陸上

生産能力： 週100,000個

梱包：EPE + カートン（セグメントとマイナス記号の安全な保護）

納期：10〜15日

• 絶対最大定格（Ta = 25ºC）

  パラメータ	記号	定格	単位
  順方向電流（ダイスあたり）	Ipm	20	mA
  逆電圧（ダイスあたり）	Vr	5	V
  消費電力（ダイスあたり）	Pm	80	mW
  動作温度範囲	Topr	-40〜+85	ºC
  保管温度範囲	Tstg	-40〜+85	ºC
  はんだ温度（≤3秒）	Th	260	ºC

  コード：黄緑- J

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	1.8		2.4	V
  逆電圧	Vr	Ir=10uA	5			V
  輝度	Iv	If=10mA	30		40	mcd
  半値幅のスペクトル	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	569		574	nm



  コード：琥珀/黄色-Y

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	1.8		2.5	V
  逆電圧	Vr	Ir=10uA	5			V
  輝度	Iv	If=10mA	60		80	mcd
  半値幅のスペクトル	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	585		595	nm



  コード：オレンジ-F

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	1.8		2.4	V
  逆電圧	Vr	Ir=10uA	5			V
  輝度	Iv	If=10mA	60		80	mcd
  半値幅のスペクトル	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	600		605	nm



  コード：超高輝度赤色-R

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	1.8		2.2	V
  逆電圧	Vr	Ir=10uA	5			V
  輝度	Iv	If=10mA	50		60	mcd
  半値幅のスペクトル	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	630		635	nm



  コード：超高輝度赤色-UR

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	1.8		2.2	V
  逆電圧	Vr	Ir=10uA	5			V
  輝度	Iv	If=10mA	80		100	mcd
  半値幅のスペクトル	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	625		635	nm



  コード：純緑色-G

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	2.6		3.2	V
  逆電圧	Vr	Ir=10uA	5			V
  輝度	Iv	If=10mA	120		180	mcd
  半値幅のスペクトル	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	515		525	nm


  コード：超高輝度青色-BH

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	2.8		3.2	V
  逆電圧	Vr	Ir=10uA	5			V
  輝度	Iv	If=10mA	120		140	mcd
  半値幅のスペクトル	△λ	If=10mA		20		nm
  波長	Dλ	If=10mA	460		465	nm

•

• コード：超高輝度白色-WH

  パラメータ	記号	条件	最小	標準	最大	単位
  順方向電圧	Vf	If=10mA	2.8		3.2	V
  逆電圧	Vr	Ir=10uA	5			V
  輝度	Iv	If=10mA	120		140	mcd
  LED色温度	K	If=10mA	5500	20	6800	K
  色度座標	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

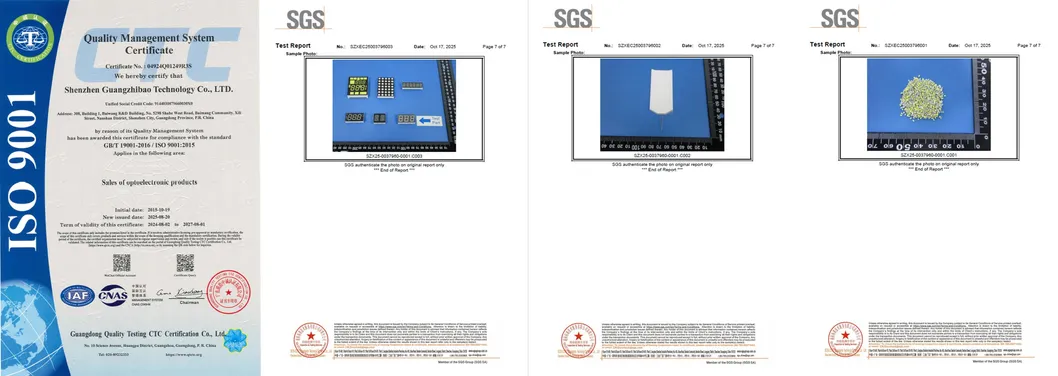

    SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD.（ブランド：LIGHT-BO）2006年に設立され、光電子LEDディスプレイの研究開発、製造、販売を統合する会社です。ISO 9001 2015品質管理システム認証取得企業です。15年以上のOEMおよびODMの経験があります。
    LIGHTBO は、お客様のコスト削減と競争力強化を支援するために、高品質で低コストのカスタマイズされたソリューションを提供することに尽力しています。

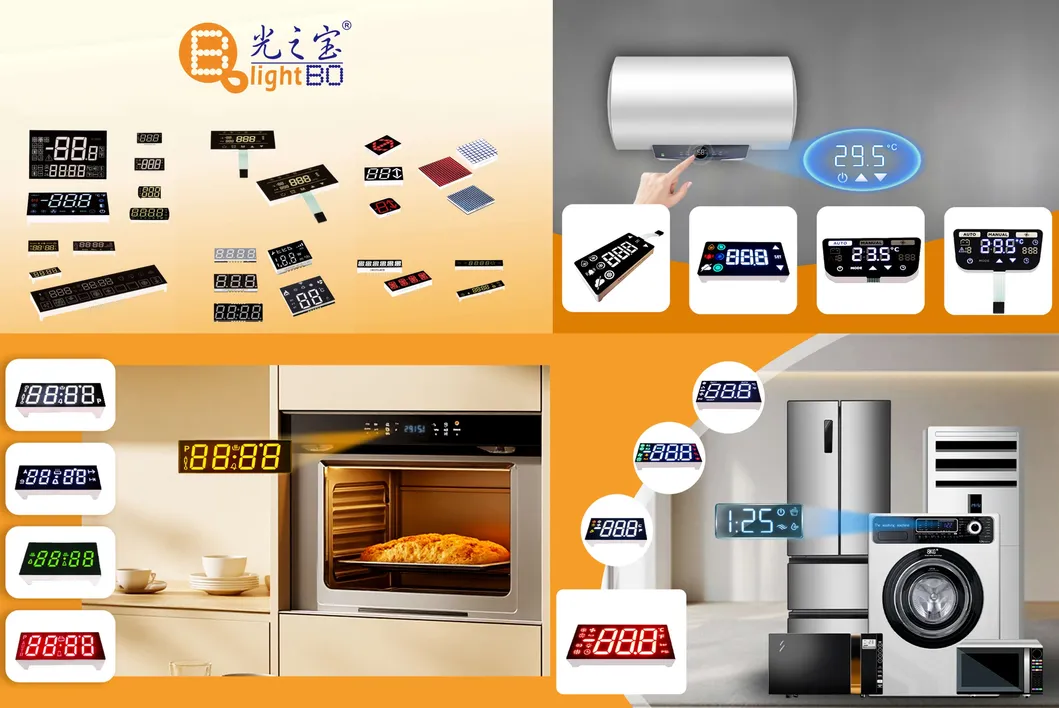

7セグメントLEDディスプレイ、カスタマイズLEDディスプレイ、数値LEDディスプレイ、ドットマトリクスLEDディスプレイ、家電製品、温度インジケーター、湿度インジケーター、冷蔵庫コントローラー、サーモスタットインジケーター、暖房および冷房制御などに広く使用されています

FAQ（よくある質問）
Q1 あなたは商社ですか、それともメーカーですか
A：当社は、光電子LEDディスプレイで20年以上の経験を持つオリジナルメーカーです。
Q2 主な製品は何ですか
A：主な製品には、7セグメントLEDディスプレイ、SMD LEDディスプレイ、ドットマトリクスLEDディスプレイ、矢印LEDディスプレイ、カスタムデザインLEDディスプレイ、LEDライトバー、スルーホールLED、SMD LED、LEDバックライトなどがあります。
Q3 MOQは何ですか
A：MOQは1000個です。サンプル注文やMOQ未満の少量注文も受け付けています。
Q4 注文する前に、テスト用のサンプルを入手できますか
A：はい。テスト用に5〜10個の無料サンプルを提供できますが、送料はお客様のご負担となります。
Q5 納期はどのくらいですか
A：納期：約10〜20日。注文数量と原材料によります。緊急の注文があり、原材料が在庫にある場合は、
7〜10日以内に準備できるように、生産計画を調整できます。
Q6 支払い条件は何ですか
A：銀行振込、T/T、Western Union、Paypal（少額）を受け付けています。支払い方法の詳細は交渉可能です。
Q7 FOB価格を教えてもらえますか
A：はい。インコタームズEXW、FOB、CIF、DDPに基づいて価格を提示できます。
Q8 カタログと価格表はどのように入手できますか
A：はい。カタログと価格表については、メールアドレスをお知らせいただくか、ウェブサイトから直接お問い合わせください。
Q9 価格交渉はできますか
A：はい、大量注文の場合は割引を検討する場合があります。
Q10 送料はいくらですか
A：発送物のサイズと発送方法によって異なります。
ご要望に応じて料金をご提示いたします。
Q11 カスタムデザインの製品はできますか
A：はい、OEM&ODMサービスをご利用いただけます。お客様の要件に応じて、サイズ、LEDの色、機能アイコンをカスタマイズできます。
Q12 デザインを送った場合、自分だけのために作成し、他の人には公開しないことはできますか
A：はい、お客様の許可なしに、他の人に公開したり販売したりすることはありません。
Q13 カスタマイズされた製品のサンプルのリードタイムはどのくらいですか
A：サンプルのリードタイムは、金型費用と金型図面の承認をお客様から受け取ってから約20〜25営業日です。
Q14 配送方法は
A：通常、DHL、FEDEX、UPS、EMS、BY AIR、BY SEAなどで商品を発送します。また、お客様に最適な方法を選択することもできます。
Q15 製品の品質をどのように保証していますか
A：当社は、20年以上の経験を持つISO 9001 QMS認証メーカーであり、出荷前にすべての製品に対して2回の100％テストを実施しています。
