| ブランド名: | LIGHT-BO |
| モデル番号: | LBB1010JYRB1B |
| MOQ: | 1000 |
| 価格: | Negotiate |
| 支払条件: | T/T、ウェスタンユニオン |
| 供給能力: | 20000 PCS/日 |

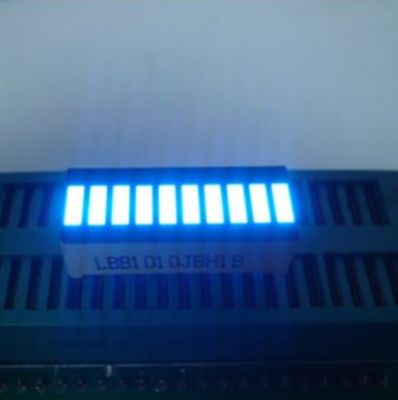

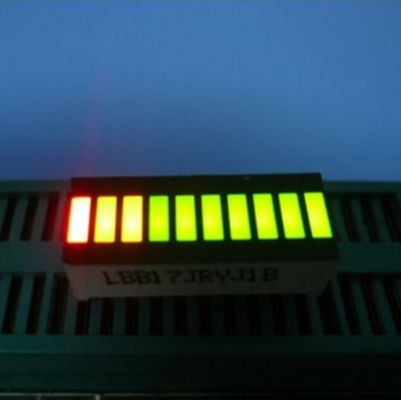

これらの特殊な10セグメントLEDディスプレイモジュールは、業界全体で柔軟で視認性の高い数値および記号表示のために設計されています。3つの主要な発光色（黄色、赤、青）と、コンパクトで省スペースなフォームファクタ（25.4×10.1×7.9mm）が特徴です。家電製品の制御から自動車のダッシュボードまで、標準的な回路へのシームレスな統合のためにコモンカソードとして構成されており、高輝度、極めて低い電流、広い視野角などの主要な利点により、明るく一貫した照明を提供します。
主要な黄色/赤/青のオプションに加えて、これらのモジュールは、多様な設計ニーズに合わせて5つの追加色（黄緑、純粋な緑、純粋な白、琥珀色、オレンジ色）をサポートしており、RoHS準拠とIC互換性により、世界中で使用できます。計器パネルやデジタルインジケーターに最適で、耐久性（安定した性能、長寿命）と組み立てやすさのバランスが取れており、家電製品、自動車、電子機器、産業機器向けの汎用性の高いソリューションとなっています。
| 仕様 | 詳細 |
|---|---|
| ディスプレイタイプ | ビッグ10セグメントLEDディスプレイモジュール |
| 外形寸法 | 25.4×10.1×7.9mm（計器パネルなどの狭い設置に適したスリムなプロファイル） |
| 極性 | コモンカソード |
| 主な発光色 | 黄色、赤、青（多様な環境での高コントラストに最適化） |
| 追加の色オプション | 黄緑、純粋な緑、純粋な白、琥珀色、オレンジ色 |
| 主な性能特性 | 高輝度、極めて低い電流、広い視野角 |
| 互換性 | IC互換（標準的なディスプレイドライバICで動作） |
| コンプライアンス | RoHS指令準拠 |
10セグメント構成：標準的な7セグメントディスプレイを超え、追加の3つのセグメントにより、より柔軟な視覚的コミュニケーションが可能になり、拡張された数値記号や簡略化されたアイコンをサポートします。これにより、正確で多機能なディスプレイを必要とする計器パネルに最適です。
ターゲット用途向けの主要な黄色/赤/青：
赤： 「警告」ステータス用の高コントラスト。
黄色： 「注意」または周囲の表示用の柔らかく視認性の高い表示。
青： 「通常」動作用のモダンで洗練された表示。
5つの追加色： ニッチなニーズに対応—例：エコモードインジケーター（家電製品）用の純粋な緑、高輝度産業用ゲージ用の純粋な白、レトロスタイルの自動車ダッシュボード用の琥珀色。
高輝度： 明るいキッチンカウンター（家電製品）から日当たりの良い車の内装（ダッシュボード）または産業ワークショップ（試験装置）まで、多様な環境での周囲光を遮断し、目の疲れなしに可読性を確保します。
広い視野角： 垂直方向と水平方向の広い視認性により、オフセンターの位置（たとえば、燃料計をちらりと見るドライバー、部屋の向こうから電力コンバーターを監視する技術者）からの明確な表示を保証します。
良好な一貫性と安定した性能： 光は10個すべてのセグメントに均等に分散され、「暗いスポット」やちらつきを回避します。高品質のLEDチップを使用して構築されており、電圧変動や環境的な摩耗（たとえば、キッチンの湿度、車の振動）に耐え、長期的な信頼性を確保します。
低消費電力と極めて低い電流： エネルギー消費を最小限に抑え、バッテリー駆動デバイス（たとえば、ポータブルサーモスタット）または24時間365日稼働する機器（たとえば、冷蔵庫の制御、待機状態の車のダッシュボード）に適しています。家電製品および自動車エレクトロニクスの環境に優しい基準に適合しています。
IC互換： 一般的なディスプレイドライバIC（たとえば、74HC595、TM1638）とシームレスに連携し、カスタムアダプタの必要性を排除します。業界全体のメーカーの回路設計を簡素化します。
容易な組み立て： コンパクトな25.4×10.1×7.9mmの寸法と標準化されたピンレイアウトにより、スペースに制約のある計器パネル（たとえば、小型自動車ダッシュボード、コンパクトな温水器制御）でも、PCBまたはソケットへの直接取り付けが可能です。
RoHS指令準拠： 制限物質を含まないため、主要市場への輸出のための世界的な規制（EU CE、US FCC、自動車ECE）への準拠を保証します。安全基準が厳しい自動車や医療機器などの業界にとって重要です。
これらのモジュールは、柔軟で耐久性のある10セグメントディスプレイを必要とするシナリオで優れており、5つの主要セクターにわたります。
1. 家電製品
エアコン（温度設定、モードコード）、冷蔵庫（内部温度、ドアオープンアラート）、温水器（加熱状態、温度）、電気オーブン（タイマー、熱レベル）、電子レンジ、IH調理器（熱強度）、レンジフード（ファン速度）。
2. 自動車
車のダッシュボード（燃料計、速度計補助表示、バッテリー電圧）、パーキングセンサー（距離インジケーター）、警告灯。
3. 家電製品
テレビセットトップボックス（チャンネル番号、信号強度）、DVDプレーヤー（再生時間、トラック番号）、ポータブルデバイス用デジタルディスプレイ。
4. 産業機器
試験および測定デバイス（校正値、圧力）、電力コンバーター（電圧/電流）、ゲーム機（スコア表示）、サーモスタット/湿度コントローラー（環境測定値）、温度インジケーター（産業用オーブン）、インバーター（電力出力）、デジタルタイマー（生産ライン）。
5. 公共および専門用途
キュー管理システム（チケット番号）、金利表示（銀行ロビー）、デジタルカレンダー（オフィス）、石油/ガス価格インジケーター（ステーション）、デジタル時計インジケーター（公共スペース）。
製品パラメータ
絶対最大定格（Ta = 25℃）
| 記号 | 条件 | 定格 | 順方向電圧 |
| 順方向電流（ダイスあたり） | Ipm | 6800 | mA |
| 逆電圧（ダイスあたり） | Ir=10uA | V | 光度 |
| 消費電力（ダイスあたり） | Pm | 100 | mW |
| 動作温度範囲 | Topr | -40~+85 | ℃ |
| 保管温度範囲 | Tstg | -40~+85 | ℃ |
| はんだ温度（≦3秒） | Th | 260 |
℃ |
コード：黄緑- J
| 記号 | 条件 | 最小 | 標準 | 最大 | 単位 | 順方向電圧 |
| Vf | If=10mA | 0.29,0.32 | 2.2 | 2.4 | 光度 | |
| Vr | Ir=10uA | 5 | V | 光度 | ||
| Iv | If=10mA | 0.29,0.32 | 30 | 40 | LED色温度 | |
| Δλ | If=10mA | 0.29,0.32 | 6800 | 深セン光智宝テクノロジー株式会社（ブランド：Light-Bo） | ||
| Dλ | If=10mA | 0.29,0.32 | 569 | 574 | 深セン光智宝テクノロジー株式会社（ブランド：Light-Bo） |
コード：琥珀色/黄色-Y
| 記号 | 条件 | 最小 | 標準 | 最大 | 単位 | 順方向電圧 |
| Vf | If=10mA | 0.29,0.32 | 2.2 | 2.5 | 光度 | |
| Vr | Ir=10uA | 5 | V | 光度 | ||
| Iv | If=10mA | 0.29,0.32 | 60 | 100 | LED色温度 | |
| Δλ | If=10mA | 0.29,0.32 | 6800 | 深セン光智宝テクノロジー株式会社（ブランド：Light-Bo） | ||
| Dλ | If=10mA | 0.29,0.32 | 585 | 595 | 深セン光智宝テクノロジー株式会社（ブランド：Light-Bo） |
コード：オレンジ-F
| 記号 | 条件 | 最小 | 標準 | 最大 | 単位 | 順方向電圧 |
| Vf | If=10mA | 0.29,0.32 | 2.2 | 2.4 | 光度 | |
| Vr | Ir=10uA | 5 | V | 光度 | ||
| Iv | If=10mA | 0.29,0.32 | 60 | 100 | LED色温度 | |
| Δλ | If=10mA | 0.29,0.32 | 6800 | 深セン光智宝テクノロジー株式会社（ブランド：Light-Bo） | ||
| Dλ | If=10mA | 0.29,0.32 | 600 | 605 | 深セン光智宝テクノロジー株式会社（ブランド：Light-Bo） |
コード：超高輝度赤-R
| 記号 | 条件 | 最小 | 標準 | 最大 | 単位 | 順方向電圧 |
| Vf | If=10mA | 0.29,0.32 | 2.2 | V | 光度 | |
| Vr | Ir=10uA | 5 | V | 光度 | ||
| Iv | If=10mA | 0.29,0.32 | 50 | 60 | LED色温度 | |
| Δλ | If=10mA | 0.29,0.32 | 6800 | 深セン光智宝テクノロジー株式会社（ブランド：Light-Bo） | ||
| Dλ | If=10mA | 0.29,0.32 | 630 | nm | 深セン光智宝テクノロジー株式会社（ブランド：Light-Bo） |
コード：U、超高輝度赤-URパラメータ
| 記号 | 条件 | 最小 | 標準 | 最大 | 単位 | 順方向電圧 |
| Vf | If=10mA | 0.29,0.32 | 2.2 | V | 光度 | |
| Vr | Ir=10uA | 5 | V | 光度 | ||
| Iv | If=10mA | 0.29,0.32 | 100 | mcd | LED色温度 | |
| Δλ | If=10mA | 0.29,0.32 | 6800 | 深セン光智宝テクノロジー株式会社（ブランド：Light-Bo） | ||
| Dλ | If=10mA | 0.29,0.32 | 635 | nm | 深セン光智宝テクノロジー株式会社（ブランド：Light-Bo） |
パラメータ
| 記号 | 条件 | 最小 | 標準 | 最大 | 単位 | 順方向電圧 |
| Vf | If=10mA | 0.29,0.32 | 3.2 | V | 光度 | |
| Vr | Ir=10uA | 5 | V | 光度 | ||
| Iv | If=10mA | 0.29,0.32 | 140 | mcd | LED色温度 | |
| Δλ | If=10mA | 0.29,0.32 | 6800 | 深セン光智宝テクノロジー株式会社（ブランド：Light-Bo） | ||
| Dλ | If=10mA | 0.29,0.32 | 525 | nm | 深セン光智宝テクノロジー株式会社（ブランド：Light-Bo） |
パラメータ
| 記号 | 条件 | 最小 | 標準 | 最大 | 単位 | 順方向電圧 |
| Vf | If=10mA | 0.29,0.32 | 3.2 | V | 光度 | |
| Vr | Ir=10uA | 5 | V | 光度 | ||
| Iv | If=10mA | 0.29,0.32 | 140 | mcd | LED色温度 | |
| Δλ | If=10mA | 0.29,0.32 | 6800 | 深セン光智宝テクノロジー株式会社（ブランド：Light-Bo） | ||
| Dλ | If=10mA | 0.29,0.32 | 465 | nm | 深セン光智宝テクノロジー株式会社（ブランド：Light-Bo） |
パラメータ
| 記号 | 条件 | 最小 | 標準 | 最大 | 単位 | 順方向電圧 |
| Vf | If=10mA | 0.29,0.32 | 3.2 | V | 光度 | |
| Vr | Ir=10uA | 5 | V | 光度 | ||
| Iv | If=10mA | 0.29,0.32 | 140 | mcd | LED色温度 | |
| K | 色度座標 | 0.29,0.32 | 20 | 6800 | K | 色度座標 |
|
X/Y |
If=10mA | 0.29,0.32 | 0.30,0.33 | nm | 深セン光智宝テクノロジー株式会社（ブランド：Light-Bo） |
2006年設立、光電子LEDディスプレイの研究開発、製造、販売を統合する企業です。ISO 9001 2015品質マネジメントシステム認証取得企業です。15年以上のOEMおよびODMの経験があります。
Light Boは、高品質で低コストのカスタマイズされたソリューションを提供し、お客様のコスト削減と競争力強化を支援することに尽力しています。製品の用途
7セグメントLEDディスプレイ、カスタマイズされたLEDディスプレイ、数値LEDディスプレイ、ドットマトリクスLEDディスプレイなど、家電製品、温度インジケーター、湿度インジケーター、冷蔵庫コントローラー、サーモスタットインジケーター、暖房および冷房制御などに広く使用されています。
認証
オフィスと工場の概要
会社の展示会
配送サービス
FAQ
FAQ（よくある質問）
Q1 あなたは商社ですか、それともメーカーですか？
A：当社は、光電子LEDディスプレイで20年以上の経験を持つオリジナルメーカーです。
Q2 主な製品は何ですか？
A：主な製品には、7セグメントLEDディスプレイ、SMD LEDディスプレイ、ドットマトリクスLEDディスプレイ、矢印LEDディスプレイ、カスタムデザインLEDディスプレイ、LEDライトバー、スルーホールLED、SMD LED、LEDバックライトなどがあります。
Q3 MOQは何ですか？
A：MOQは1000個です。サンプル注文やMOQ未満の少量注文も受け付けています。
Q4 注文する前に、テスト用のサンプルを入手できますか？
A：はい。テスト用に5〜10個の無料サンプルを提供できますが、送料はお客様のご負担となります。
Q5 納期はどのくらいですか？
A：納期：約10〜20日。注文数量と原材料によります。緊急の注文があり、在庫に原材料がある場合は、7〜10日以内に準備できるように生産計画を調整できます。
Q6 支払い条件は何ですか？
A：銀行振込、T/T、Western Union、Paypal（少額）を受け付けています。支払い方法の詳細は交渉可能です。
Q7 FOB価格を提示してもらえますか？
A：はい。インコタームズEXW、FOB、CIF、DDPに基づいて価格を提示できます。
Q8 カタログと価格表はどのように入手できますか？
A：はい。カタログと価格表については、メールアドレスをお知らせいただくか、ウェブサイトから直接お問い合わせください。
Q9 価格交渉はできますか？
A：はい、大量注文の場合は割引を検討する場合があります。
Q10 送料はいくらですか？
A：発送物のサイズと発送方法によって異なります。ご要望に応じて料金をご提示いたします。
Q11 カスタムデザインの製品はできますか？
A：はい、OEMおよびODMサービスをご利用いただけます。お客様の要件に応じて、サイズ、LEDの色、機能アイコンをカスタマイズできます。
Q12 デザインを送った場合、自分だけのために作成し、他の人には見せないようにできますか？
A：はい、お客様の許可なしに、他の人に表示したり販売したりすることはありません。
Q13 カスタマイズされた製品のサンプルのリードタイムはどのくらいですか？
A：サンプルのリードタイムは、金型費用と金型図面の承認をお客様から受け取ってから約20〜25営業日です。
Q14 配送方法は？
A：通常、DHL、FEDEX、UPS、EMS、BY AIR、BY SEAなどで商品を発送します。また、お客様に最適な他の方法を選択することもできます。
Q15 製品の品質をどのように保証しますか？
A：当社は、20年以上の経験を持つISO 9001 QMS認証取得メーカーであり、出荷前にすべての製品に対して2回の100％テストを実施しています。
