| ブランド名: | LIGHT-BO |
| モデル番号: | LBB1010JYRB1B |
| MOQ: | 1000 |
| 価格: | Negotiate |
| 支払条件: | T/T |
| 供給能力: | 20000 PCS/日 |

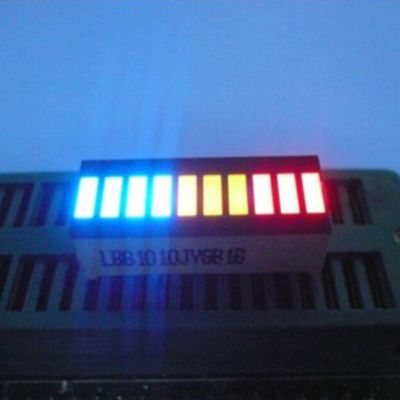

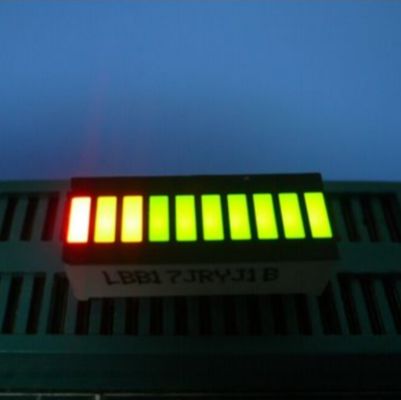

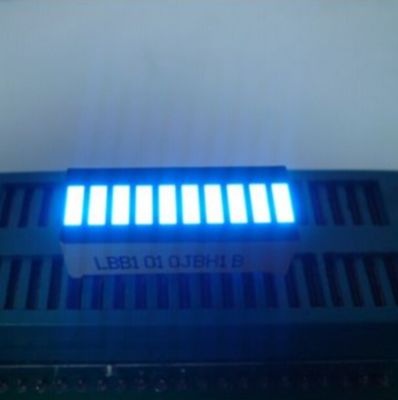

この特殊な10セグメントのLEDディスプレイモジュールは 柔軟で高可視性の数値とシンボリック読み取りを 産業全体で設計されています 3つの主要な放出色 (黄色,赤,青) とコンパクト標準回路にシームレスな統合 (機器制御から自動車ダッシュボードまで) のための一般的なカソードとして構成され,明るい,高度な照明強さなどの主要な利点を持つ一貫した照明主要な黄色/赤/青のオプションに加えて,モジュールは5つの追加の色 (黄色緑,純粋緑,純粋白,アンバー,デザインのニーズに合わせてツールパネルやデジタル表示器に最適です. 耐久性 (安定した性能,組み立てが簡単で,家電用の汎用的なソリューションになります.自動車,電子機器,工業機器など
| 仕様 | 詳細 |
|---|---|
| ディスプレイタイプ | 10セグメントのLEDディスプレイモジュール |
| 外部 の 次元 | 25.4×10.1×7.9mm (儀表板などの密着装置用のスライムプロファイル) |
| 極性 | 共通カソード |
| 主な放射色 | 黄色,赤,青 (多様な環境で高いコントラストのために最適化) |
| 追加の色選択 | 黄色緑 純緑 純白 珀色 オレンジ |
| 主要なパフォーマンス特質 | 高強度,非常に低電流,大きな視角 |
| 互換性 | IC互換性 (標準ディスプレイドライバICで動作) |
| 準拠性 | RoHS指令に準拠する |
10セグメントの配置:標準の7セグメントディスプレイを超えて,追加の3セグメントは,より柔軟な視覚通信を可能にします. 拡張された数値シンボル (例えば,小数点,"-5°C"などの温度表示のマイナスサイン) または簡略化されたアイコン (e)電気機器の"オン/オフ"表示,自動車の"Low"燃料アラート) のように,正確な多機能ディスプレイを必要とするインスチュームパネルに最適です.
主要な黄色/赤/青 対象用途の場合:
赤:"警戒"状態の高コントラスト (例えば,車のダッシュボード"Low OIL",工業機器"ERROR").
黄色:"警告"や環境表示 (例えば"HIGH TEMP",キュー管理"NEXT 5") のために柔らかく見える.
青い:"普通"の動作に適した現代的でスリームな (例えば,テレビセットトップボックス"CHANNEL 120",デジタル時計"08:30").
5つの追加色:ニッチニーズに対応します.例えば",エコモード"インジケーター (機器) のための純緑色,高明るさの工業用計のための純白色,レトロスタイルの自動車ダッシュボードのためのアンバー色.
高強度光:Cuts through ambient light in diverse environments--from bright kitchen countertops (appliances) to sunny car interiors (dashboards) or industrial workshops (test equipment)--ensuring readability without eye strain.
大きな視角:垂直と水平の広い可視性は,中心から離れた位置から明確な表示を保証します (例えば,ドライバーが燃料計を覗く,技術者が部屋の反対側からパワーコンバーターを監視する).
安定した性能:光は10つのセグメントに均等に分布し",暗い点"や点滅を避けます.高品質のLEDチップで構築され,電圧変動や環境の磨き (例えば,キッチンの湿度自動車の振動),長期的信頼性を保証します.
低電力消費と非常に低電流:エネルギー消費を最小限に抑え,バッテリー駆動装置 (例えば,ポータブル・サーモスタット) や24/7動作する機器 (例えば,冷蔵庫の制御装置,車用ダッシュボード等) に適しています.電気機器や自動車用電子機器の環境に優しい基準に準拠する.
IC対応:一般的なディスプレイドライバIC (例えば74HC595,TM1638) とシームレスに動作し,カスタムアダプターの必要性をなくします.業界各部のメーカーのための回路設計を簡素化します.
簡単に組み立てられる:コンパクトな25.4×10.1×7.9mmの寸法と標準化されたピンレイアウトにより,PCBやソケットに直接マウントすることができます.空間が限られている仪表板 (例えば,小型自動車のダッシュボード,コンパクト型温水器の制御装置).
RoHS指令に準拠する:制限物質を含まないため,主要な市場への輸出のために世界規制 (EU CE,米国FCC,自動車ECE) に準拠することを保証します.厳格な安全基準を持つ自動車や医療機器などの産業にとって重要です.
柔軟で耐久性のある10セグメントディスプレイを 必要とするシナリオで このモジュールは優れています 5つのコア部門をカバーします
家電
エアコン,冷蔵庫,ウォーターヒーター,電気オーブン,マイクロ波炉,ライスコック,インダクションコック,コックフッド
自動車
車のダッシュボード 駐車場センサー 警告ライト
消費電子機器
テレビ セット トップ ボックス,DVD プレーヤー,携帯 デバイス の デジタル ディスプレイ.
産業用機器
試験・測定装置,電源変換機,ゲーム機,サーモスタット/湿度制御機,温度指示器,インバーター,デジタルタイマー
公共および専門用途
排列管理システム,金利画面,デジタルカレンダー,石油/ガス価格指標,デジタル時計指標
これらのモジュールは,業界間での多様性と,ターゲット化されたパフォーマンスで特徴です.
10セグメントの設計により,標準の7セグメントディスプレイよりも機能的な読み取りが可能で,マイナス温度や警告シンボルなどの複雑なニーズに対応します.
多彩のオプションと共通のカソード極度により 異なる製品への統合が容易になり 冷蔵庫から車まで 多重表示SKUの必要性が減ります
エネルギー効率,耐久性,RoHS準拠は 自動車や工業機器などの産業の厳格な基準を満たしており, 簡単に組み立てることで生産が加速します
柔軟で信頼性の高い 10セグメントディスプレイソリューションを 求める家電,自動車,電子機器,産業部門のメーカーにとって これらのモジュールは一貫したパフォーマンスを提供しますグローバル互換性価値も
絶対最大濃度 (Ta=25°C)
| パラメータ | シンボル | 格付け | ユニット |
| 前向きの電流 (ダースごとに) | Ipm | 20 | mA |
| 逆電圧 (ダースあたり) | ロープ | 5 | V |
| パワー分散 (ダース) | Pm | 80 | mW |
| 動作温度範囲 | トップ | -40~+85 | oC |
| 貯蔵温度範囲 | Tstg | -40~+85 | oC |
| 溶接温度 ((≤3秒) | ほら | 260 |
oC |
コード:黄緑-J
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | ロープ | Ir=10uA | 5 | V | ||
| 照明の強さ | IV について | If=10mA | 30 | 40 | マクド | |
| 半分の価値を持つスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 569 | 574 | nm |
コード:アンバー/イエロー -Y
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | If=10mA | 1.8 | 2.5 | V | |
| 逆電圧 | ロープ | Ir=10uA | 5 | V | ||
| 照明の強さ | IV について | If=10mA | 60 | 80 | マクド | |
| 半分の価値を持つスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 585 | 595 | nm |
コード:オレンジ -F
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | If=10mA | 1.8 | 2.4 | V | |
| 逆電圧 | ロープ | Ir=10uA | 5 | V | ||
| 照明の強さ | IV について | If=10mA | 60 | 80 | マクド | |
| 半分の価値を持つスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 600 | 605 | nm |
コード:超鮮やかな赤 -R
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆電圧 | ロープ | Ir=10uA | 5 | V | ||
| 照明の強さ | IV について | If=10mA | 50 | 60 | マクド | |
| 半分の価値を持つスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 630 | 635 | nm |
コード:超鮮やかな赤 -UR
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | If=10mA | 1.8 | 2.2 | V | |
| 逆電圧 | ロープ | Ir=10uA | 5 | V | ||
| 照明の強さ | IV について | If=10mA | 80 | 100 | マクド | |
| 半分の価値を持つスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 625 | 635 | nm |
コード:純緑色 -G
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | If=10mA | 2.6 | 3.2 | V | |
| 逆電圧 | ロープ | Ir=10uA | 5 | V | ||
| 照明の強さ | IV について | If=10mA | 120 | 180 | マクド | |
| 半分の価値を持つスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 515 | 525 | nm |
コード:超明るい青 -BH
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 逆電圧 | ロープ | Ir=10uA | 5 | V | ||
| 照明の強さ | IV について | If=10mA | 120 | 140 | マクド | |
| 半分の価値を持つスペクトル | △λ | If=10mA | 20 | nm | ||
| 波長 | Dλ | If=10mA | 460 | 465 | nm |
コード:超明るい白 -WH
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | If=10mA | 2.8 | 3.2 | V | |
| 逆電圧 | ロープ | Ir=10uA | 5 | V | ||
| 照明の強さ | IV について | If=10mA | 120 | 140 | マクド | |
| LEDの色温度 | K | If=10mA | 5500 | 20 | 6800 | K |
|
色素度座標
|
X/Y | If=10mA | 0.29,0.32 | 0.30,0.33 | nm |
